proe如何导出emn文件
proe如何导出emn文件,小编在这里全部告诉你呦,来跟小编一起来看看吧!
操作方法
- 01Pads转EMN时,需要把EMN的路径放到非中文路径!!! proe导入emn emp PCB文档

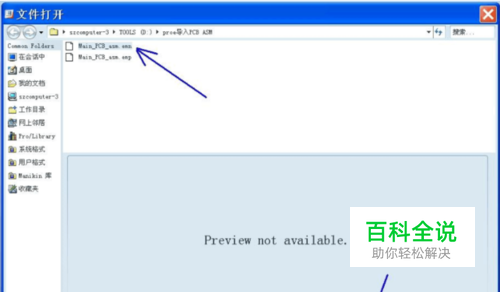

- 02启动proe软件后,点打开文件夹,在打开类型选“所有文件”,找到你的*emn文件,然后点OPEN(见下图)

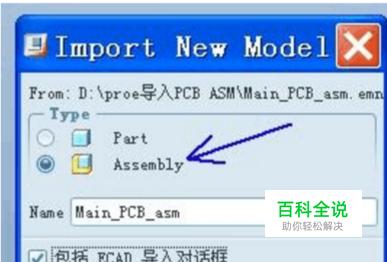

- 03在出现的窗口选“assembly”,并在下面“包括ECAD导入对话框”勾上,然后点OK(见左下图)

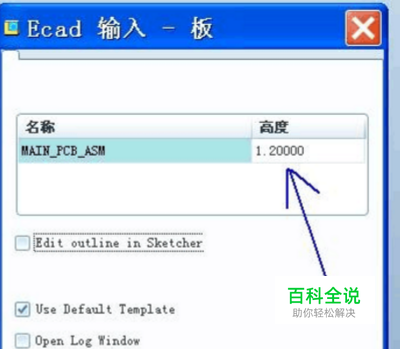

- 04出现CAD导入对话框,此处可以更改PCB 基板高度,emn设置是1.0mm,这里我设为1.2mm 使用默认模板,见右上图

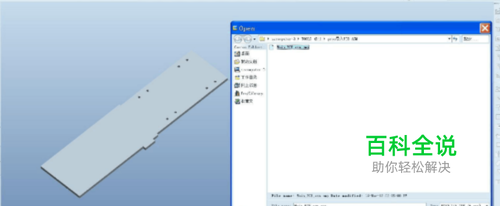

- 05你会看见proe自动生成一PCB基板,形状就是硬件工程师在emn文件里所定的。同时,proe会自动要求打开*emp文件

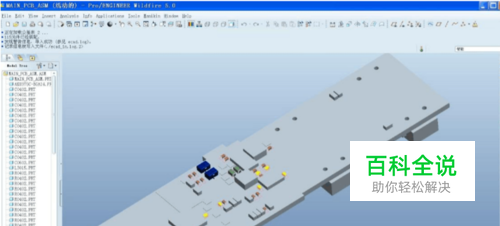

- 06点击上图打开后,proe会自动查找电子元件,生成PCB ASM 3d.见下图。 这个3D的PCB ASM就是和硬件工程师给出的电子板一样了。具体哪一些对结构就影响,就可以具体讨论。
