全模组电源接线教程
“模组电源的包线教程_图文”的资讯，希望对您有所帮助。其实这贴子严格来说是DIY模组线，不过大家一般都叫电源包线，我也就随大流了。
1、如果第一次做电源线的话，推荐用镀银线做，可以省去套蛇皮管和热缩管的程序，比较方便
2、你做的第一组线应该是CPU或PCI-E电源线，因为根数较少，而且没有2并1的线，成功做出第一组线后会极大的鼓舞你继续下去的信心。
3、如果只做一套线的话，绝对是买现成的划算。不过长度什么的就没有自己做那么合适了，而且绝对不会有自己成功包线后的快乐。
晒一下材料的清单：
- 01
18AWG镀银线，我买了60米，扣除一开始做坏的线材和剩余的线材，包一套电源大概只需要35米左右。 电源接口若干：根据需要购买，记得是公头（插别人，不是被插）。 端子：100个左右。 SATA刺破头：如果是1拖4的SAATA线，则买180度（或者叫中端）刺破头3个、90度（或者叫末端）刺破头1个。两者的区别仅在顶盖不同，180度的顶盖两侧一样长，90度的顶盖一长一短万用表：买最便宜的就行了，方便测线序和检测通电情况。
压端子流程：
- 01
剥线后裸露的铜丝长度一般在3-5MM左右，线放入端子后，线皮不能超过端子的第二个脚，第一脚压住线皮，第二脚压住裸露线头，见下图从右向左依次为端子的第一至第三脚：
- 02

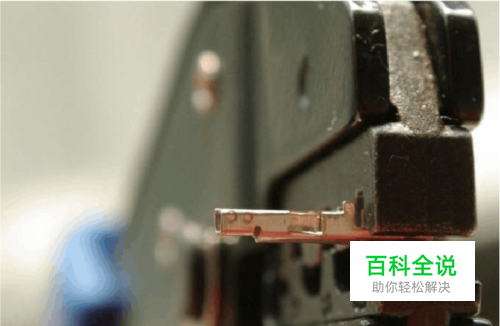

我的做法是： 1、将端子脚朝上放入压线钳合适的卡口，注意方向保持垂直（不然压出来的端子是歪的）
- 03

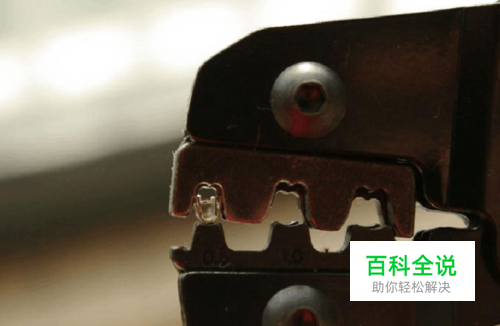

轻轻合上压线钳至端子不会滑出即可，注意钳口不要压到第三脚。
- 04
插入线缆，注意深度（不能让第二脚压到线皮）
- 05
将压线钳一次性合到底，不要用猛力，否则端子有可能在压线钳卡口内打滑。
- 06

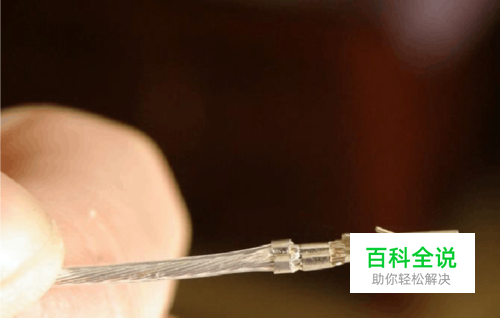

松开压线钳，OK了
压双线端子流程：
- 01
裸露的铜丝比单线的要短1-2MM。
- 02
两根线分别用压线钳压扁（线皮和铜丝一起压），然后把两根线放在一起用压线钳再压一次。
- 03
左手持双线，右手拿端子，将线重叠好放入端子合适位置，右手将端子第一脚稍微合拢，防止端子滑落。
- 04
将线和端子一同送入压线钳卡口中， （还是和压单线同一卡口）
- 05

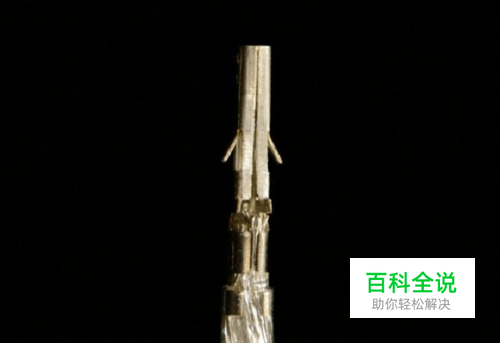

将压线钳一次性合到底，OK了。 以上压双线过程没法拍照了，发个压好的图吧。
端子插进电源接口：
- 01
线序不要搞错
- 02
插入是有方向的，即电源接口的固定卡口朝上，端子的针脚朝上。
- 03
遇到插到一半插不进去的时候，千万别硬捅，端子会废掉的，退回一点，稍微旋转一下端子，就能顺利进入了。
关于刺破头的制作流程，以一拖四sata电源线为例：
- 01

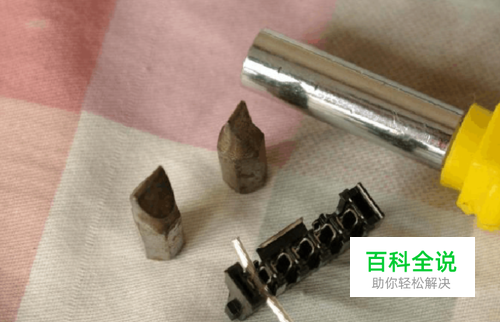

斜口钳剪出5根长度相同的线，不用剥皮。
- 02

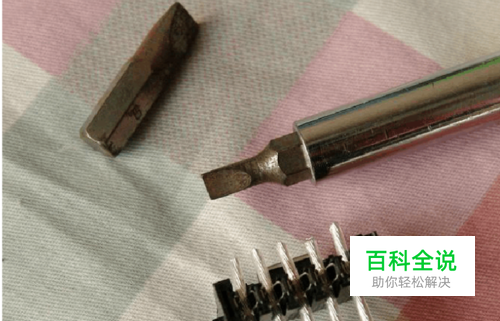

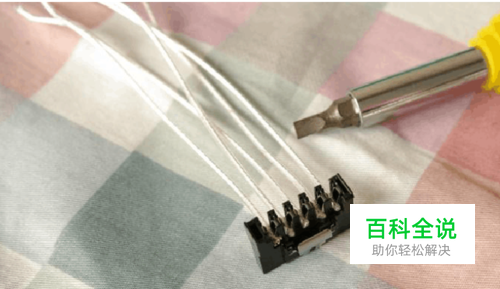

用一字螺丝刀（别用太小的螺丝刀就行）将5根线依次压入刺破头的卡槽中，一定压到底，不然有可能刺不破皮，用斜口钳剪平线头。
- 03
盖上刺破头上盖（一长一短那个）。第一个刺破头完成。
- 04

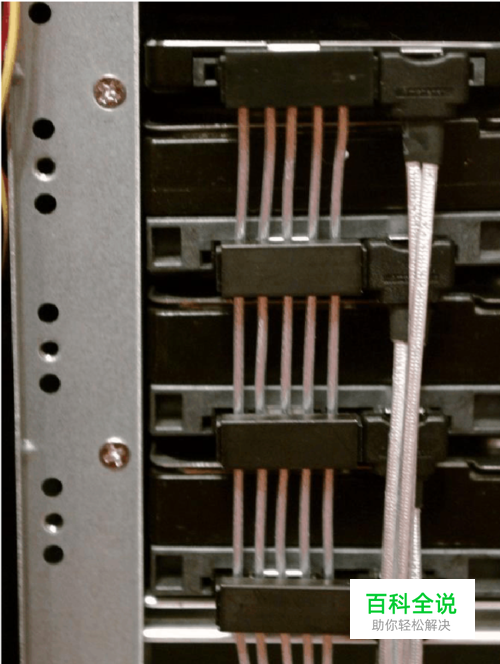

接下来就是另外三个刺破头了，只能以文字说明了： 我的做法是将电脑的硬盘全部装好，把上面图中做好的刺破头插入最上面的硬盘接口中，其余的刺破头一次插入其它硬盘接口中。拉直电源线，用和上面一样的方法，将电源线压入其余刺破头的卡槽内，这样做出来的1拖4sata线能保证距离正好，不用再去测量两个刺破头之间的间距了。下面是做好的成品图
- 05
4个刺破头做完后，再进行5根线另外一端的剥线、压端子和插接口流程。
