ug12.0中如何将建模实体转为钣金模型并展开
在UG12.0中如何将建模实体转为钣金，转为钣金的目的就是可以使用钣金中的实体展开功能，这样可以得到展开的钣金尺寸。
操作方法
- 01

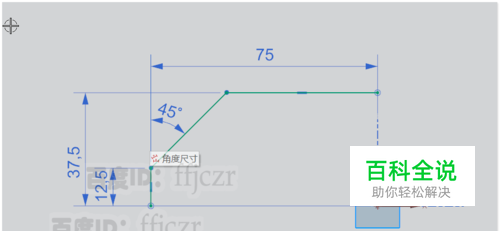

在建模模式中选用拉伸命令，以XY面为截面草绘平面；在草绘平面中绘制截面线，选用轮廓线命令，在坐标的第二象限中绘出截面线的四分之一。该线的长为75宽为37.5，两线相交的倒角为45度；短线一端点在X轴上长度为12.5（ 表述不清时可参考所给图片）。
- 02

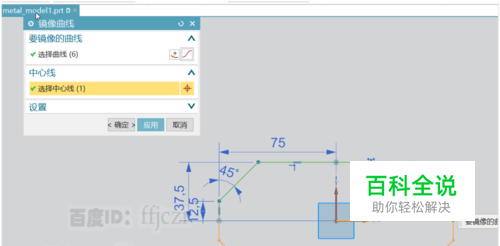

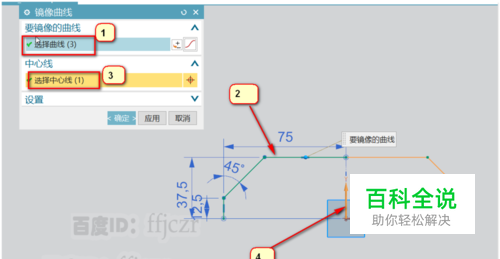

选用上步创建的截面线，以Y轴为中心线进行镜像，使第一象限得到另四分一的截面线。再以X轴为中心线，以第一、二象限绘出的曲线为对象使第三、四象限得到相应的曲线。完整的截面线绘制完成。
- 03

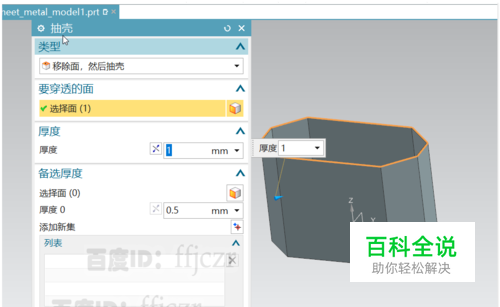

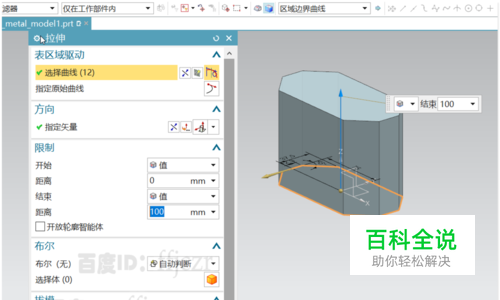

回到拉伸命令对话框，拉伸方向为Z正向，高度为100.得到本次的实体模型。 选用抽壳命令，抽壳的厚度为1.建模模型创建完毕。如果想在建模模式中对此模型进行钣金的折弯，是较难得到想要的数据。通过钣金模块则可以较快得到所要的数据。
- 04

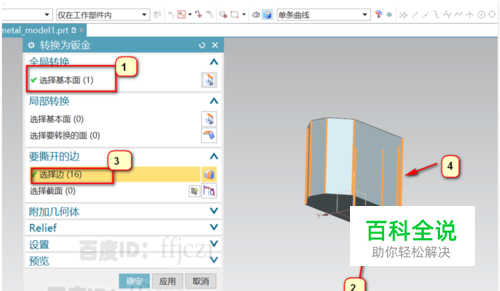

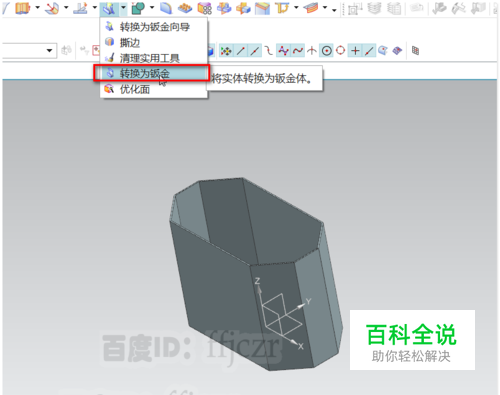

转到钣金模式，选用转换为钣金命令，在弹出的对话框中基本面选择模型的底面，切撕开的边则为模型的侧面16条边。点确定后，本为实体模型的对象则成了钣金对象 。
- 05

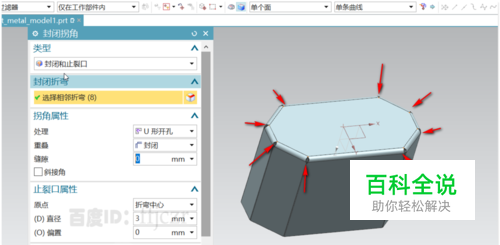

转换成钣金的对象，撕边后产生的拐角可能不符合实际折弯需求；选用封闭拐角命令，分别对模型底部的止裂口进行更改。这里更改为U形开孔。
- 06

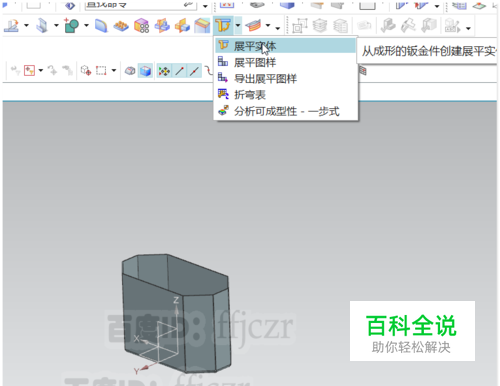

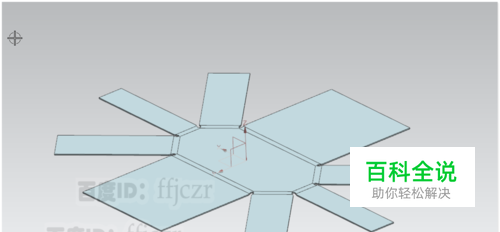

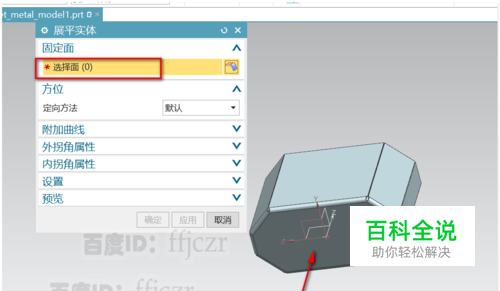

选用展平实体命令，固定面选择模型的底部。点确定后即可得到展开的实体，展开的实体可以通过工程模式投影得到相应的尺寸。
