内部结构堪比MBP 戴尔灵越15 7000拆解【百科全说】

在XPS系列走向变形与创新的时期，灵越系列似乎正在接过XPS的衣钵，将高品质、精湛设计的产品推向大众。就笔记本产品线而言，灵越推出了14 7000、15 7000、17 7000三个系列，外观设计有以往XPS的影子，却又有很大的不同。

如何拆解戴尔灵越15 7000系列

01

拿到戴尔灵越15 7000之后，笔者先大致观察了一下灵越15 7000系列的底部设计，其实几乎所有笔记本电脑的拆解都是先从底部开始的，只不过根据厂商自身设计的不同，拆解的便利感也有极大的不同。灵越15 7000系列的底部设计简单明了，想要拆开底盖的话，只需要拧掉下面图中所标出的四颗螺丝即可，这在笔记本电脑中算是非常易用拆解的一款产品了。
02

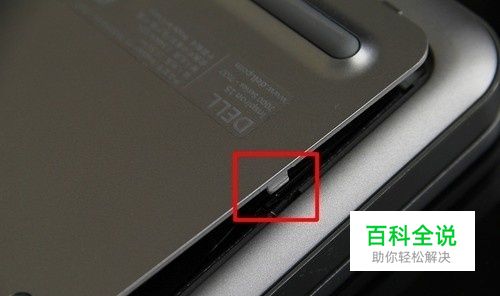

开始拧螺丝之后发现位于上方的两个螺丝是拧不下来的，所以只要连着底盖一起扣开即可，从下图红框标注的位置可以看出，灵越15 7000系列采用了卡扣将底盖固定起来，而且卡扣设计的非常合理，所以用手指扣的时候毫无压力。
03

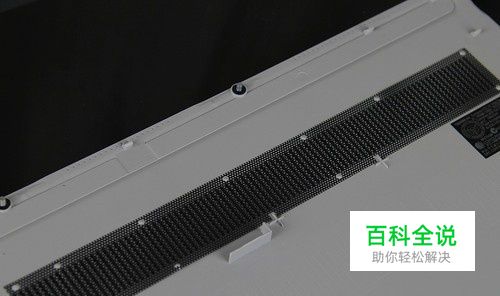

沿着底盖四边依次扣开之后，我们就可以将底盖彻底拿下来了。从上图可以看到戴尔为灵越15 700系列底部的散热窗上贴了一条防护网，这个网的作用有很多，比如能防止一些大的颗粒物进入内部，再比如也可以防止一些顽皮的小动物，如小强之类的进入机身内部搞出一些不好的事情。

初识戴尔灵越15 7000系列内部

01

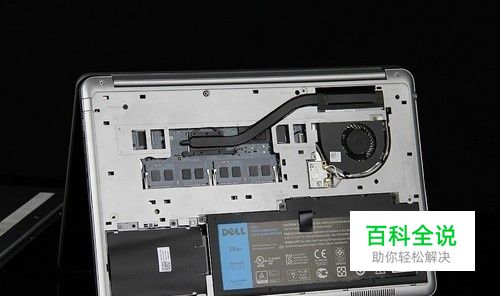

灵越15 7000系列内部给人的第一印象是井井有条，硬盘、电池、主板、风扇分布于四个位置，排布非常规整。主板部分利用内侧的一层盖板隐藏起来，因此，除了要拆卸外部底盖之外，要想全面看到灵越15 7000系列内部的情况，还需要再拆卸掉内部的这一层盖板，不过在这之前，我们先来看看现有能看到的一些硬件情况。
02

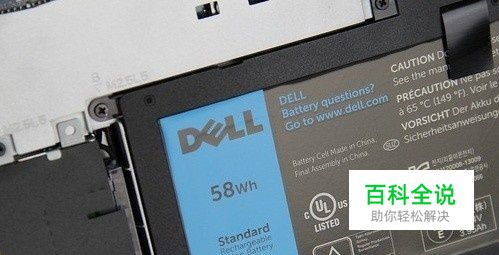

首先最为惹眼的就是那块儿电池了，它占据了腕托下方2/3的空间，从电池上标注的参数可以看到，这块儿电池为58Wh/14.8V标准可充电锂电池，电池容量还是相当大的，这保证了灵越15 7000拥有不错的续航能力。
03

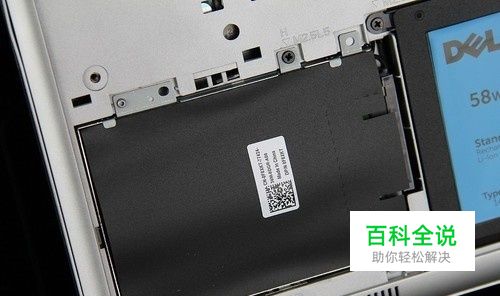

位于电池另一侧的黑乎乎部分是硬盘，即便穿了马甲也能从形状判断出来，不过现在我们还不知道硬盘君的“胃口”有多大，但是可以看到如果想把硬盘君卸下来，需要干掉右上角和左下角的两个小弟，总之先不管它们，一会儿再来收拾也不急。
04

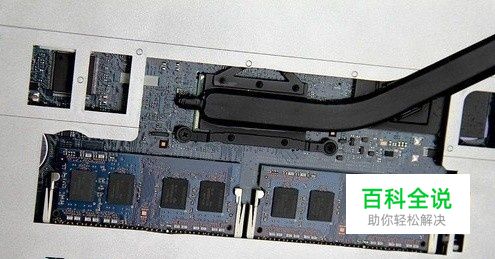

内部左上角露出的部分暴露了主板所在的位置，并且可以看到与主板同色的内存，这两位兄弟其实隐藏的算不错了，只不过身上的四颗“黑痣”让自己无所遁形。
05

除了硬盘君穿上马甲之外，散热铜管也披上了一层黑色伪装，这让灵越15 7000内部一下就提升了不止一个凳次，毕竟黄铜色的铜管看起来比较屌丝，而黑色马甲一穿，立马帅气了许多。灵越15 7000系列的散热窗位于机体后部左侧，这样在腕托、以及大部分键盘上都没有太多的热量分布，对于用户体验的提升非常直接。此外，我们还看到一块儿小小的无线网卡缩在风扇左下角的一个角落里，不知道风扇兄呼呼转的时候，无线网卡会不会感到一些压力。

如何拆掉硬盘、电池和网卡

01

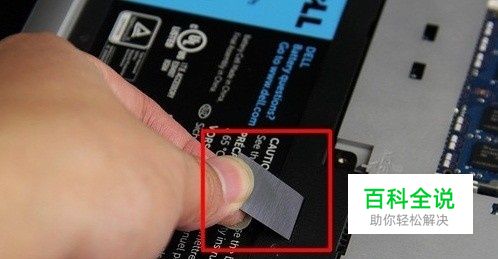

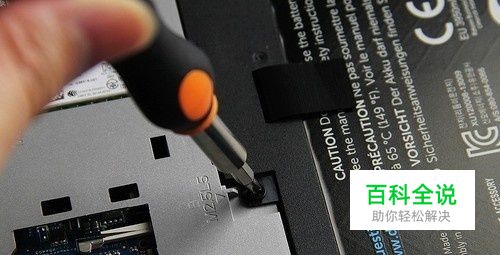

电池身边有三个“保镖”看护，将他们请走之后，只要用手拉住下图所示的部分，就可以将电池完全请出来了。
02

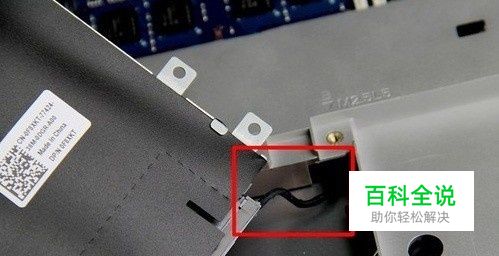

原本以为硬盘君身边只有两个“小弟”，没想到拆下之后还有一个“扯后腿”的，所以拆的时候要注意一下，将接口拔掉就能拿出硬盘君了。
03

拿下来硬盘君之后，我们也能看到它的真面目了，不过从它的名字来看，应该是思密达才对，这是一块儿来自韩国三星的“外国友人”，容量1TB，足够吞下各种爱情片、动作片以及爱情动作片了。
04

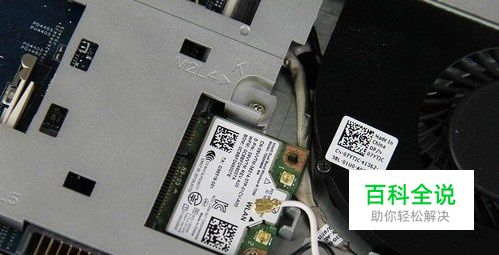

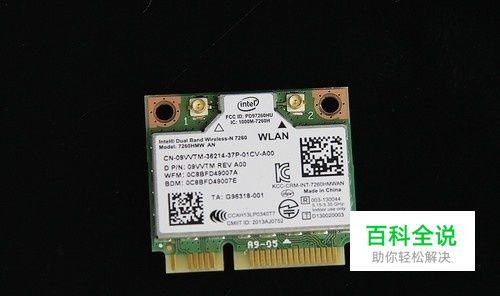

无线网卡只有右下角的一颗螺丝固定，拧掉之后就可以自动弹起来，然后用手指掐住一拔就可以拿下来了。不过记得把两根天线拔下来，否则灵越15 7000系列就彻底不能与国际接轨了。
05

灵越15 7000系列之所以非常好拆卸，是因为它的硬件排布都非常合理，互不干扰，每一个硬件都有属于自己的位置，只要拧掉相应的几颗螺丝就可以完全将其拿下来，这样的设计除了体现出戴尔出色的内部规划能力之外，还为使用灵越15 7000系列的用户，提供了便捷的硬件升级手段。

内层盖板该如何拆卸呢

01

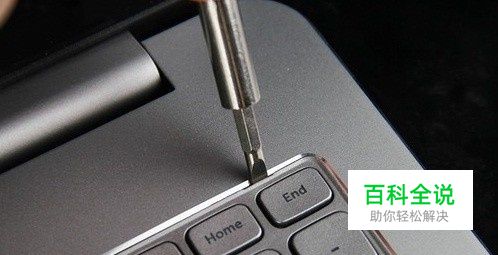

虽然上面这幅图展示了正确的拆解顺序，但是笔者在拆解时差点把内层盖板拽破，关于这一点我是不会在文章里明说的。想要拆卸内层盖板，首先要把键盘卸掉，因为这哥们儿它硬生生的挡住了两颗螺丝，以至于让我觉得这两颗螺丝得是有多么的不想被发现、不想被拧掉。此外，拆键盘的时候先用螺丝刀或者撬棍撬开一个位置，然后用手指生扣就可以了。
02

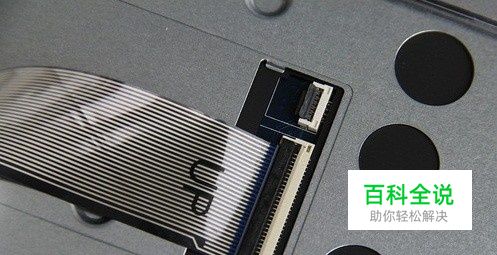

不过扣掉之后千万别大意，否则你就会体会到什么叫乐极生悲。因为键盘与主板之间是一定会有一条斩不断理不乱的连接线的，所以你还要将这条纽带给彻底“斩断”才能将键盘完全拿掉。
03

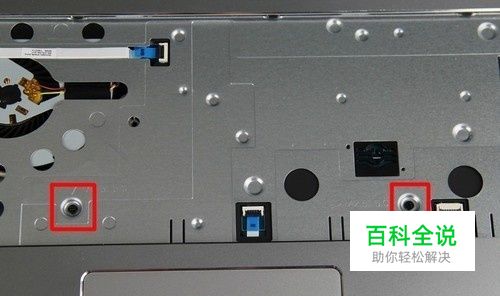

拿掉键盘之后，上面的这两颗极其不愿意被人找到的螺丝就显露出来了，而且它周围还有很多看似“别有用心”的小孔进行迷惑，不过看来看去也就只有这两颗螺丝是幕后操手，其它都是浮云。
04

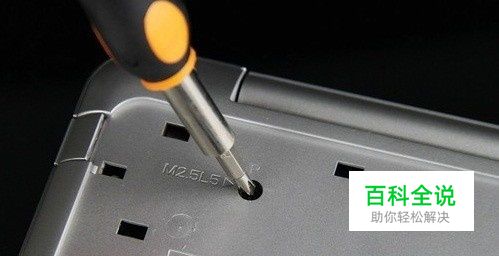

拧掉键盘下面的两颗螺丝之后，再回到灵越15 7000系列的底部，这时候大致还有八九颗分布在四处的螺丝，将其完全拧掉之后，内侧的盖板就可以完全拆卸下来了。

从拆解我们看到了什么

01

其实大家对比各个品牌的主流产品之后就会发现，戴尔在产品性价比方面往往并不是最高的，那么这多出来的部分到底去哪了呢？笔者前几年由于工作关系，作为IT从业者其实我个人对于戴尔的性价比也很费解，在其它厂商都以性价比为先的时代里，戴尔到底是因为什么才不能达到某些品牌那样的超高性价比呢？戴尔给出的答案仅有两个字“品质”。很多厂商都在谈品质，但是真正能坚持在全线产品做到高品质的却并不多，戴尔就是其中一家，而且戴尔将这种坚持视作是企业的DNA。正是因为在产品模具设计、内部做工等方面下了很大的功夫，才使得戴尔电脑在表面看来总要比同等配置机型贵那么几百块钱，这个时候就希望大家问一问自己了，这多一些的付出到底值不值？笔者算是戴尔电脑的老用户了，从上大学起，使用的第一款笔记本电脑是灵越640m，到现在已经十年的时间，这机器虽然已经掉了不少漆，运行速度也越来越慢，但是硬盘、内存、主板至今没有怀过，无拆无修，我想这就是戴尔坚持品质至上的结果吧。
02

而通过今天的拆解，我们又看到了一个内部设计出色、布局科学严谨的优秀产品，虽然不像苹果MacBook那样将硬件完全用黑色封装起来，但是每一个硬件都互不冲突，都合理的置于这纤薄的机身中，简单的几颗螺丝、简单的几个走线，背后体现出的是一种多年来沉淀出的精湛工艺，这一点让人敬佩。
