干滩监测内容包括滩顶高程、干滩长度、干滩坡度。滩顶标高指沉积滩面与堆积坝外坡的交线,为沉积滩的最高点；干滩长度指由滩顶至库内水边长的水平距离。设计最高洪水位时的滩长称作最小滩长。

操作方法

01

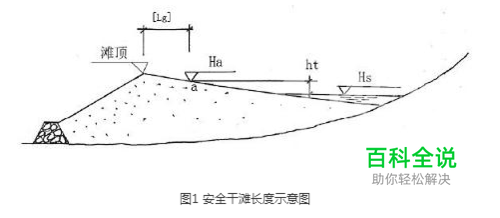

安全干滩长度有如下要求，见图1所示。设现状库水位为Hs，同过设计沉积滩长[Lg]确定a点，测得a点标高Ha，当Ht = Ha – Hs≥ [ht] 时，即认为安全滩长（Ht）满足设计要求。否则，不满足。同理，也有安全超高检测法。威海晶合采用红外热像技术、多目视觉技术、摄影测量技术的全自动非接触式监测。此方法是在坝体合适位置安装双目视觉仪，通过对最初坝体和干滩像素特性的预设置，将定期获取视频图像通过软件内包含的双目视觉技术、摄影测量技术自动解算像素，同时结合红外热像技术得到滩顶高程和干滩长度，进而计算出干滩坡度。
02

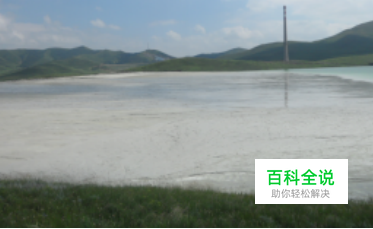

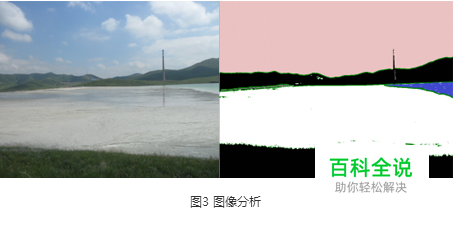

图像分析：在坝体架设两台双目视觉仪，利用光学摄像机拍摄的现场干滩照片，将两张照片进行校准，经过图像分析处理得到干滩水际线轮廓，将得到的水际线轮廓与预先设定的参数进行算法处理，得到实际水线距离，即干滩长度。
03

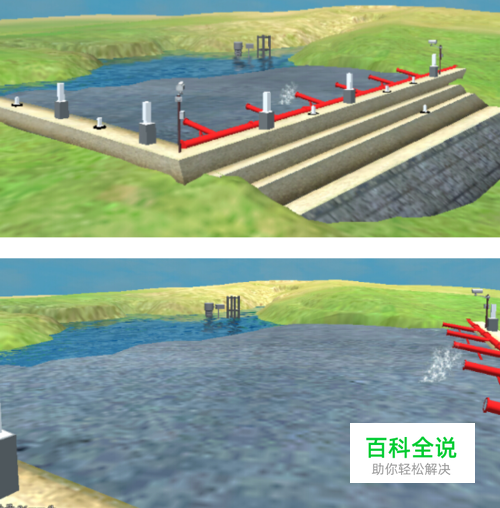

同时通过双目视觉技术：两个双目视觉仪是平行且等距进行固定的，模拟人眼结构。两个探头同一时间拍摄的像片通过摄影测量技术，能够构建出真实的三维立体场景，如果在视野内有绝对参考物体，则可得出三维立体图内任意一点的绝对位置。此技术辅助上述图像分析原理更加真实可靠的得到干滩相应参数。

01

在天气晴好或者图片效果好的情况下经过摄影测量接近对比的方法有效；而天气恶劣或者图片效果不好的情况下会利用热像图谱分析法。因为水、尾砂的比热容不同，存在较大温度差。因此热线图谱和图片类似，都具有共同的分析特征。原理与方法如下：
02

通过测量获得设备安装地点的三维坐标。
03

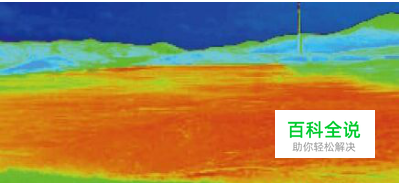

图像图谱获得位置确定，定向定焦图幅范围确定，又有三维点云对照，因此图像图谱中可选择若干点与三维点云对应，即若干点的真实三维坐标和图像图谱坐标一一对应。图为红外热像技术分析效果图。
04

获得干滩长度：经过图像图谱分析很容易获得干滩水线，模型的三维坐标也已经建立，可获得干滩长度数据。
05

获得滩顶高程：当坝顶形态改变，必然导致图像图谱与原始图像图谱不对应，也与三维模型不对应。但通过三角函数可获得选择点的高程值。
06

获得干滩坡度：当已知干滩长度和滩顶高程，便可以计算出干滩坡度。
