新型主板出了很多，接口也有些新的这里介绍一些。

操作方法

01

在机箱内部的硬件连接中，大多数线材的插头和插孔都是独特的，比如主板的20+4pin，CPU的4+4pin都不能通用，多接口中方口和圆口的搭配也不会导致插反，这样即使是新手也很难接错，算是非常人性化的设计。不过机箱连接主板的线头和插孔却不同，很多插槽都长一个样，除了USB和音频外，不管是正着还是倒着，甚至乱序也能插上，而线上和主板上的说明由于空间限制也非常简单，这就让不少初涉DIY的用户感到无从下手。
02

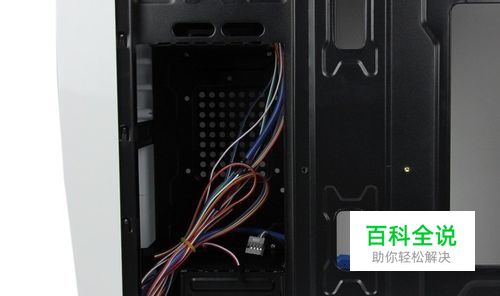

机箱中的不同线缆可能是小白用户头疼的地方虽说自己装机过程中发生的错误也是宝贵的经验，但涉及到整机的功能，还有一些新手在强行插线时可能损坏插槽和插脚，这样的弯路还是不走为好，本文笔者就详细说一下机箱和主板之间的接线攻略。
03

我们都知道，不同的机箱厂商都有自己的设计，在I/O面板的接口设计和排布也有所不同，因此在连接线上也存在一定的差异，我们一起来看看。
04

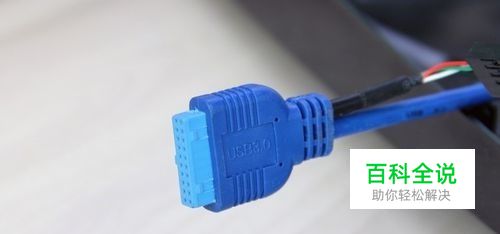

机箱内的USB 3.0线缆目前的主流机箱都在前部或上部的I/O区设计有音频插孔，负责声音的输入和输出；USB 2.0及USB 3.0接口，负责连接2.0和3.0的USB设备；一些机箱还提供了读卡器或无线充电这样的功能，也都需要线材连接到主板上。机箱中的线缆主要有Power SW、Power LED、RESET SW、H.D.D LED、F_USB、F_AUDIO，这些都是前置面板中的接口及指示灯的线缆。
05

机箱内的Power SW及RESET SW线缆 Power SW是最重要的接线，全称为PowerSwitch，意为电源开关，主要负责控制电脑主机的开关，其实其内部就是起到短接的作用；RESET SW同样很重要，全称为Reset Switch，意为重启开关，主要负责控制电脑主机的重新启动。
06

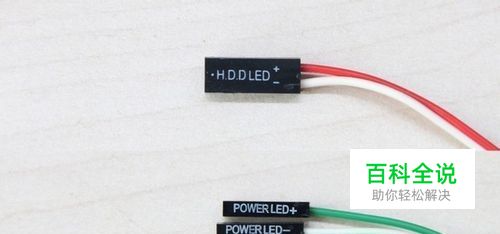

机箱内的H.D.D LED及Power LED线缆 Power LED意为电源指示灯，其实就是电源LED灯的电源线，H.D.D LED则是硬盘指示灯，也就是硬盘LED灯的电源线。机箱的前置USB 2.0线缆及读卡器线缆
07

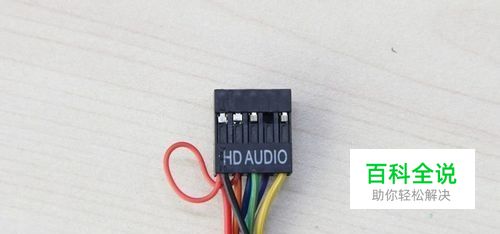

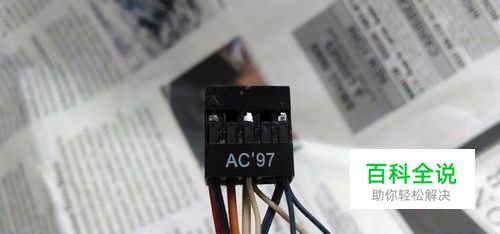

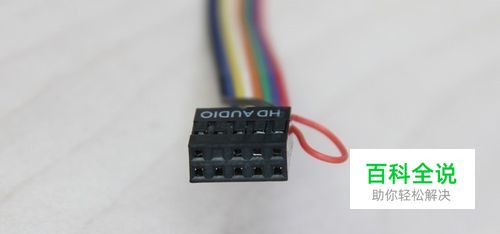

机箱上的音频连接线缆 USB指的是前置USB接口，主要为前置USB提供供电和数据传输，有些具有读卡器功能的机箱也会使用USB接口。HD AUDIO为前置音频接口，就是机箱面板上的耳机和麦克风插孔，有些老旧的机箱可能会使用AC’97接口。如果机箱设计了前置USB 3.0接口，其对应的则是蓝色的19孔插头。具有无线充电功能的机箱使用D口作为供电接口。
08

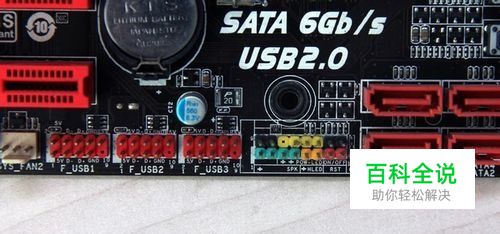

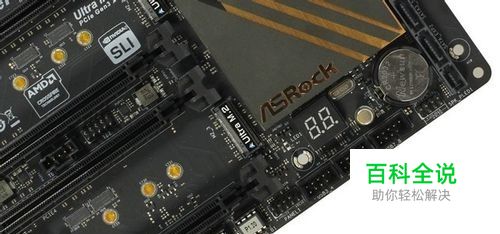

主板接口标注繁多说完机箱，我们再来看看主板上的标准。和机箱的线材对应，主板上也有对应的插槽区，即PANEL或F_PANEL，很多主板还提供了更多的功能和插槽，不同主板的设计和标注也存在一定的区别，需要我们区分清楚。大多数主板在插槽区域都标注了不同接口的功能，由于标注的区域较小，一些简写和机箱线缆上的标注不同，也需要我们看清楚，有些插脚在多数情况下不会用到，只需了解其意义即可。
09

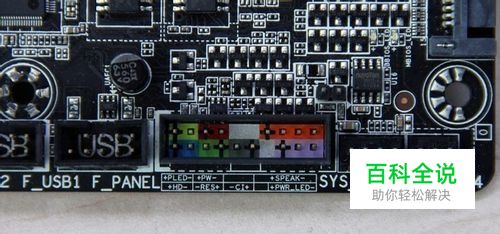

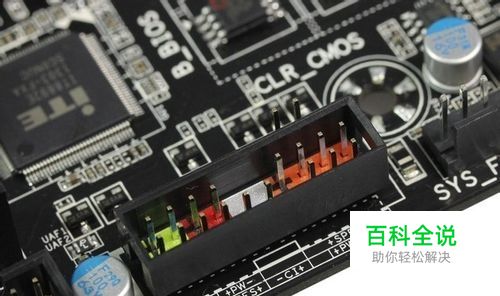

主板PANEL区布局电源开关为两个插脚，可能的标注有Power SW，PW，PWR，PWRBTN，POWER，ON/OFF等，在不连接机箱的情况下短接两个插脚也可以起到开机键的作用。
10

主板PANEL区布局重启开关也是两个插脚，可能的标注包括RESET SW，RESET，RES，RST等，在不连接机箱的情况下短接两个插脚也可以起到重启键的作用。电源指示灯的标注多为PLED或PWR_LED；硬盘指示灯的标注多为HDLED或HD
11

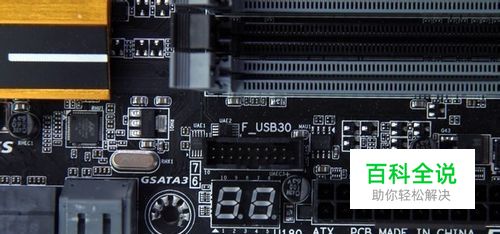

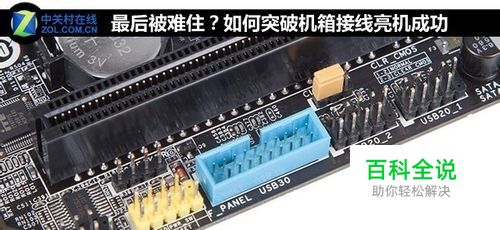

主板提供的前置USB 3.0接口 F_USB指的是前置USB接口，F即front的缩写。同样，F_AUDIO指的是前置音频接口，和机箱的设计相同，F_USB 3.0的蓝色19针插座是前置USB 3.0接口。此外还有SPEAKER或SPK，指的是主板的工作报警器，IR/CIR表示红外接口，J_PRINT为打印机接口，J_COM为COM接口。 4线缆连接轻松上手介绍完了插头和插脚的说明，接线对大家来说肯定就非常容易了，只要将对应的线缆连接到插脚上即可。
12

底座上有黑色竖线的插脚为正极机箱和主板上的接线没有顺序之分，也无需将所有线缆都接到主板上，只要将需要用到功能的线缆连接即可，电源线和重启线是必要的，当然如果使用机箱前面板I/O区的USB以及音频接口，也需要连接对应的线缆。
13

前置音频线缆的防反接设计如果机箱提供了特殊的功能，也需要将其正确连接在主板或电源上，如无线充电需要连接电源的D口，机箱自带的风扇可以插在SYS_FAN接口。
14

这里需要注意的是，除了开机和重启之外，接线时都需要区分线缆和主板的正负极。一般在线缆上会标明正极和负极，没有标注的一般是白色的线为负极，彩色线为正极；在主板上也同样会标注正极和负极，没有标注的一般是底座有黑色竖线的为正极。 5接错无虞玩家放心或许会有好奇的朋友有这样的疑问，如果接错接口会发生什么事呢？前置USB，前置音频和前置USB3.0的插头只要不弄断针脚就无法插错，强行接错USB接口或前置音频接口会导致USB设备或音频设备受到无法恢复的损坏，也就是说大多数情况下没有问题。
15

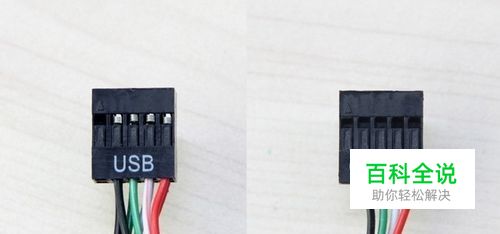

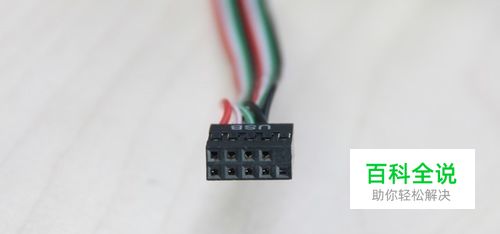

机箱前置USB线缆的防反接设计机箱电源键和重启键的功能都是短接主板上对应的插脚，因此这两个功能的线缆可以无需考虑正负极，也可以互相替换，不过替换后功能也会随之对调。由于LED需要区分正负极，因此电源指示灯和硬盘指示灯接错正负极会无法显示，不过如果把电源指示灯接在硬盘指示插脚上也是可以亮灯的，不过这两个灯互相接错的话显示的意义也会对调。机箱和主板的连接要注意只要是在PANEL这个区域内，任何机箱线缆的接错都不会造成硬件损坏，只会导致功能无法使用或者功能位置改变，所以用户大可不必担心，有耐心的朋友甚至可以用插线挨个尝试，直到功能正确为止，当然我们并不建议这么做。
16

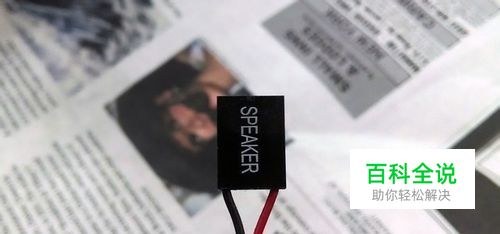

主板工作报警器线缆其实机箱和主板的连线并不复杂，需要的只是用户的细心和耐心，即使是没有任何经验的小白用户，在自己动手操作几次之后也可以轻松掌握，成功连线可以说完成了装机过程中最棘手的工作，DIY主机就可以顺利点亮了。
