今天分享的是大家最为关心硬盘拆解维修,相信这是很多电脑爱好者最为好奇，硬盘作为精密硬件，网友很少见到的硬盘开盘更换磁头处理，这也是专业维修人员经常要做的，普通用户很少见拆硬盘。

操作方法

01

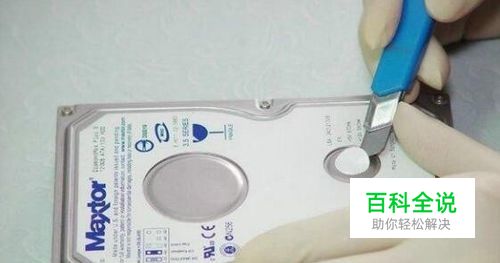

首先,用美工刀小心地揭开硬盘上的保修标签.
02

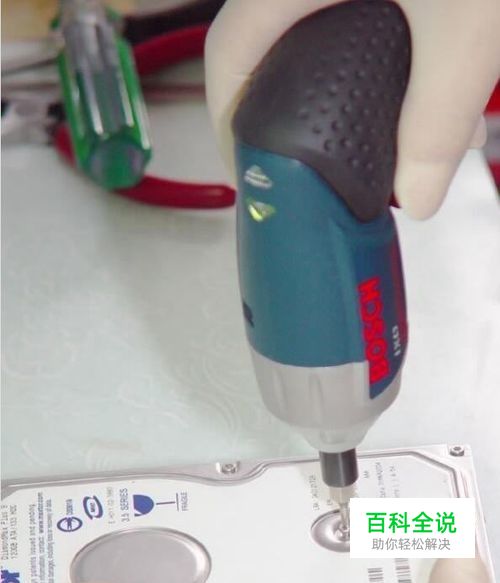

接下来当然是拆除top上的所有螺丝,为了工作效率,外面不是要求很高的螺丝,我们可以用电动起子去卸.
03

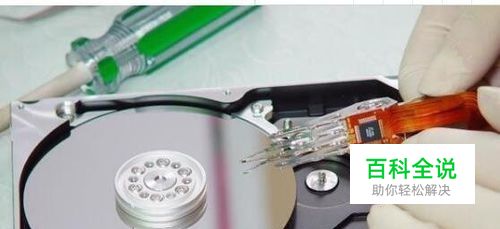

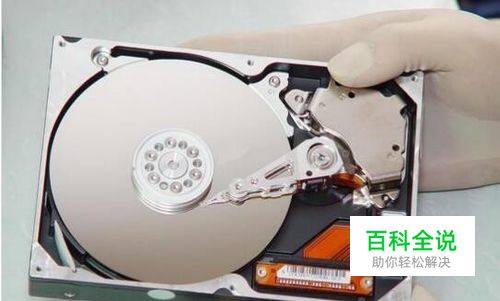

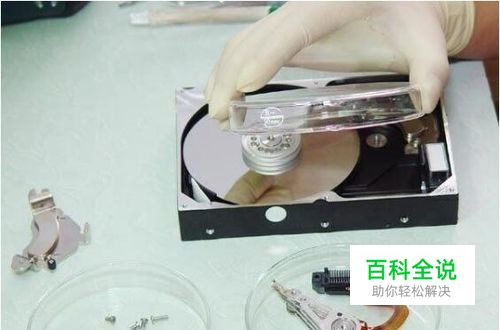

我们小心的将螺丝放在培养皿里,打开top,我们就可以一览无遗地看到硬盘的内部结构了,我们可以清楚地看到组成硬盘的各个组件,包括底座base,马达moter,磁盘disc,磁头eblk,和已经打开的顶盖top...... 。打开盘腔以后,我们首先要拆除磁头eblk与主板pcba的连接线.这里,我们就不选用电动起子了,改用手工拆除,这样可以大大地降低失误而造成的严重后果,盘片是需要特别保护的,不允许有任何物体掉落在上面。
04

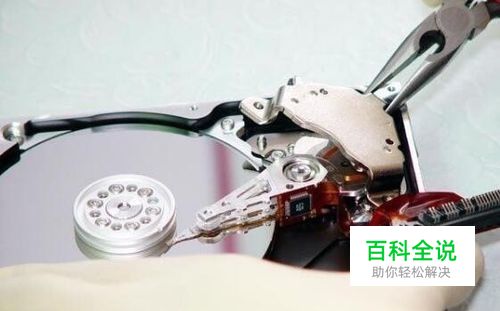

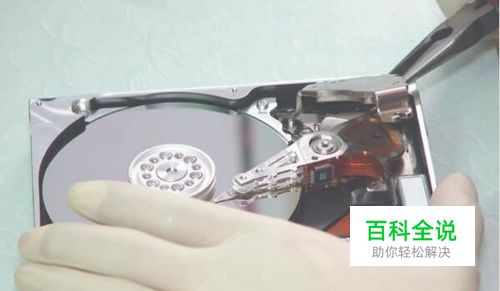

接下来我们来拆vcm组件中的钕磁铁,钕磁铁的吸力是非常大的,我们要非常当心,左手用力按住盘腔,右手紧握尖嘴钳,将钕磁铁取下.
05

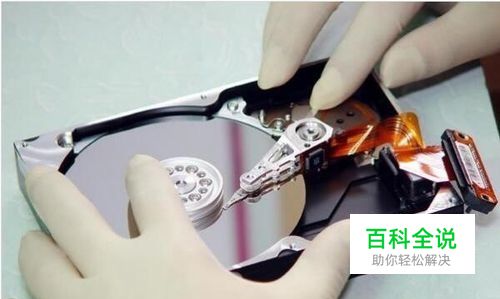

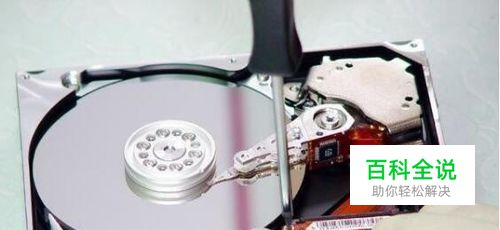

然后我们需要把磁头从盘片上停靠区移出来,移出盘片,这样才可以将磁头拆下.
06

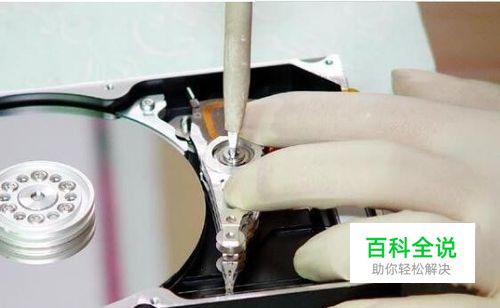

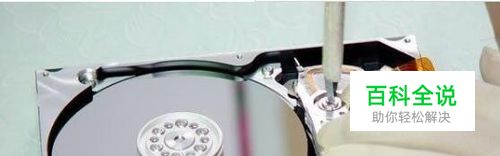

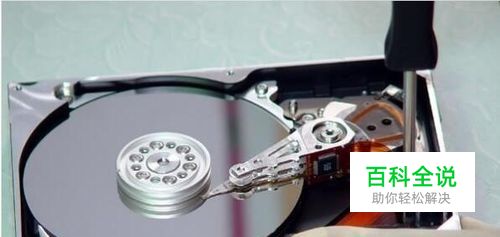

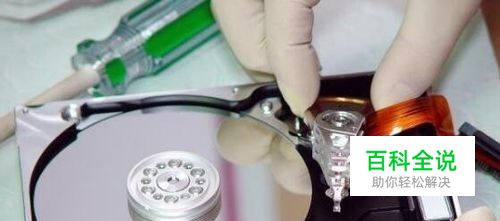

我们用一字螺丝刀小心地拆下磁头,用左手按住磁头,避免磁头碰到任何东西.
07

小心翼翼地手拿vcm,把坏磁头取下.
08

这张图上我们可以清楚的看到,这个120g的迈拓盘有3个磁头,上面两个(并着),下面一个独立的.盘片数目是2片.
09

取下磁头以后,我们找出和坏磁头同一型号的磁头去更换,我们找来事先准备好,存放在培养皿里的备用磁头.
10

小心地将其装在盘腔上,尤其是磁头不能碰到任何东西,因为磁头是非常脆弱的,上面的簧片稍微受到力就会变形,一旦磁头变形,即宣告这个磁头的报废.
11

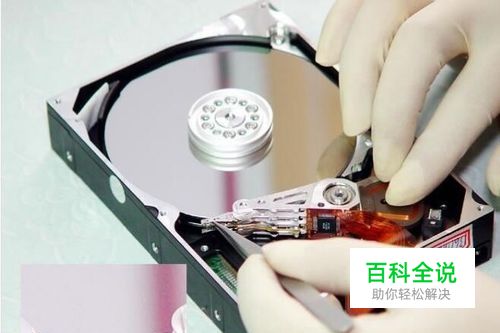

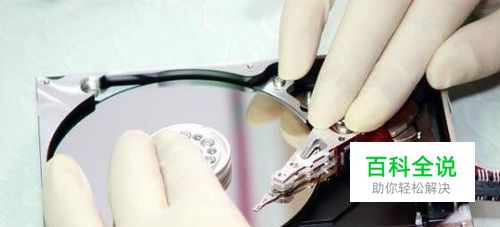

接下来这个步骤是关键中的关键了,工程师的基本功和经验都体现在这里了,这里失误,将严重损坏新换上的磁头,这个步骤就是磁头上盘片,工程师用镊子将磁头挑开,直至3个磁头全部放到盘片上,当然,磁头数目越多也就意味着难度越大.
12

把磁头移到盘片上的磁头停靠区
13

把磁头与pcba的连接线固定好，如下图所示：
14

安装vcm组件......
15

ok,我们已经安装好盘腔里面的所有东西了.仔细检查一下就可以关上top了
