Origin绘制带误差棒的分组折线图并美化
折线图用于展示数据随某一梯度的连续变化情况，是统计中常用的图形，那如何绘制折线图呢？
绘制图形
- 01

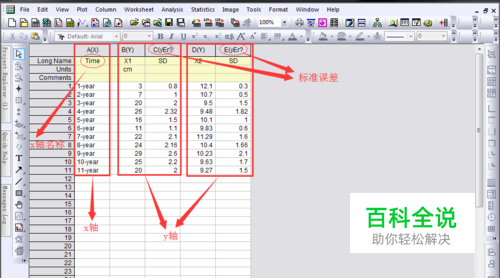

导入绘图数据。将数据导入Origin，导入的数据应包含绘图值和相应的标准误差，且标准误差应在相应的指标的后一列，如图所示。
- 02

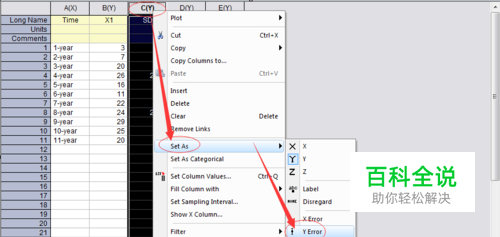

设置误差棒。选中误差列，右击，在弹出的快捷菜单中选择【Set As】-【Y Error】将相应的标准误差设置误差棒；若多个指标，则多次执行这个步骤即可。
- 03
设置好的数据如图。
- 04

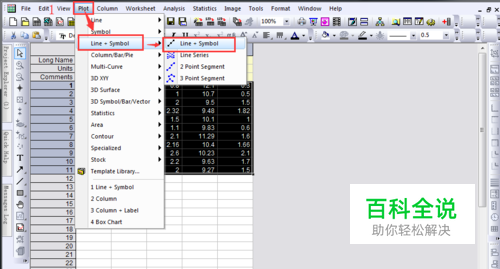

绘图。有两种快捷方式可绘制目标折线图：(1)如图中的1所示，选中全部绘图数据，执行相应步骤；(2)如图中2所示，选中全部绘图数据，执行2步骤。
- 05

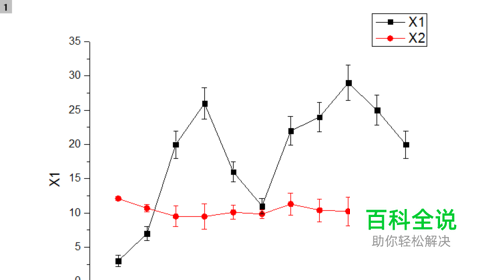

成图。
美化图形
- 01

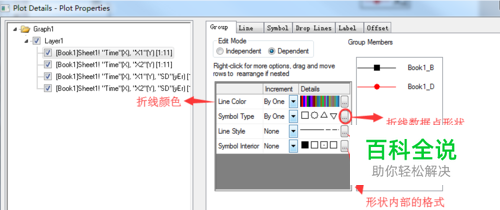

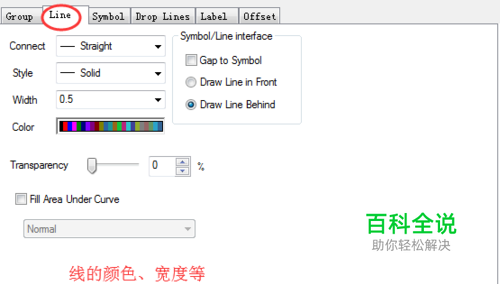

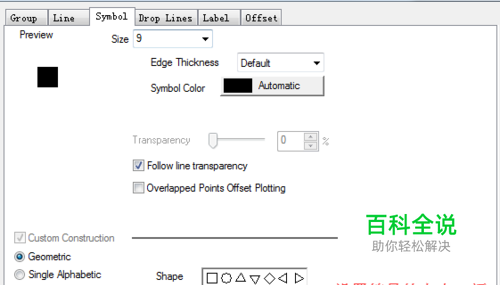

折线图形美化。在任意一条折线上单击，在弹出的绘图属性对话框中按自己要求设置相应的颜色、大小、形状等等。该对话框的介绍具体见图。
- 02

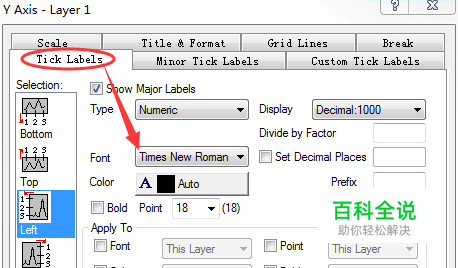

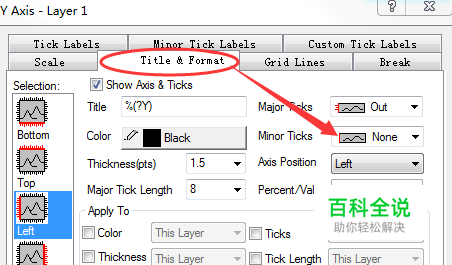

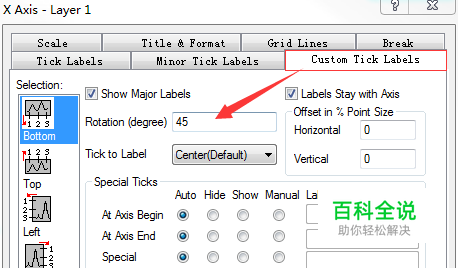

坐标轴美化。纵轴美化：选中横轴左边的X1，将其改为cm；在横轴上单击，在弹出的对话框中，在【Title$Format】选框，将纵轴副刻度线去掉。并在【Tick Labels】选框设置纵轴刻度字体。横轴美化：以同样的操作设置横轴字体、刻度线，并在【custom Tick Labels】将刻度设置为顺时针旋转45度。坐标轴名称字体设置为【Times New Roman】。
- 03

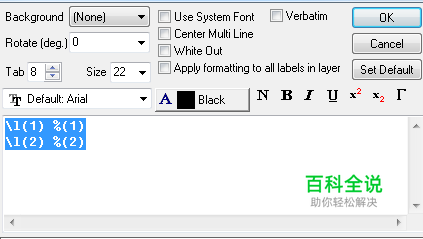

图例美化。选中图例并单击，在弹出的对话框中根据自己要求设置相应的属性。具体设置可参考以前的文章。
- 04

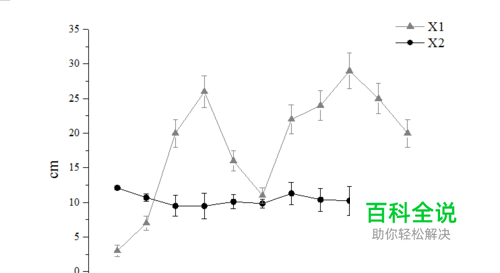

美化后的图片。
