cad如何将块按照线条排列

很多朋友在做绿化景观时，都会遇到一个纠结的问题，如何将块按照所画的线条分布，这里手把手教你如何操作。

前期准备工作：

  • 01

    在CAD里新建一个块，使用【B/BL】；

  • 02

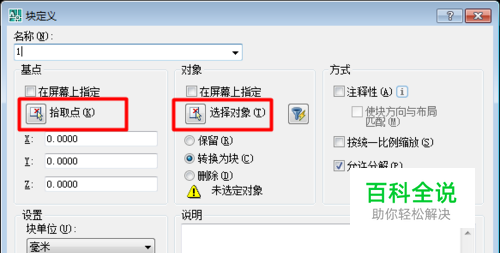

    设置大小，名称“1/A”这里为“1”，以及捕捉点居中；

  • 03

    找到路径，即块要排列分布的路径线条；

等距排列：

  • 01

    在CAD绘图菜单栏里找到点；

  • 02

    点击按等距排列，或者输入【me】；

  • 03

    点击路径线条，输入字母B，输入块的名称，这里为“1”；

  • 04

    设置是否对齐块和对象（按照自己的需求）；

  • 05

    输入自己需要等分的距离数值，如5米，然后摁回车键即可；

  • 06

    结果如下：

定数等分排列

  • 01

    步骤跟定距类似，先选择定数等分，快捷键【div】;

  • 02

    点击路径线条，输入字母B，输入块的名称，设置是否对齐块和对象（按照自己的需求）；

  • 03

    输入自己需要等分的数值，如5个，然后摁回车键即可；
