关于SolidWorks通过图形定位定义动画、绘制动画

动画是及时建立零部件位置和外观变化模型的运动算例。您可以生成动画运动算例，以便显示零件在机械装置中如何移动。动画可以用于演示或营销材料。

操作方法

  • 01

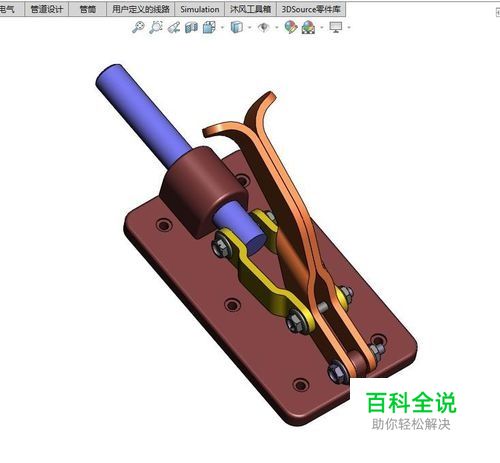

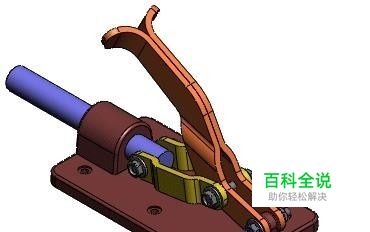

    单击《打开》以绘制好的装配图

  • 02

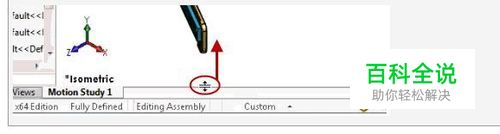

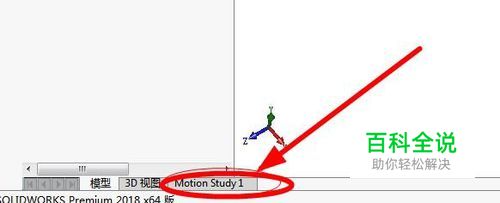

    点击SolidWorks界面最低端的《Motion Study1》，弹出动画时间运动算例 1 选项卡。如果没有弹出了右击鼠标选中窗口线向上拉。

  • 03

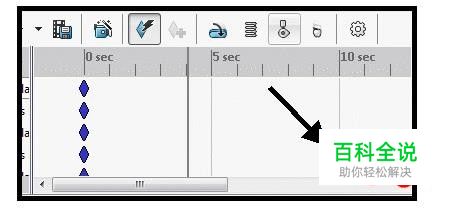

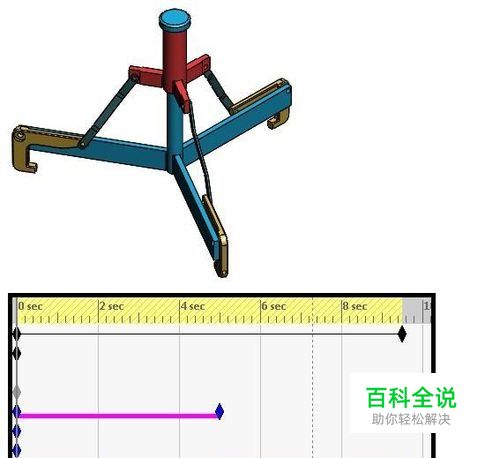

    接下来，您可以为动画扩大时间线和设置初始位置。 单击缩放工具 的放大和缩小和 （MotionManager 的右下角），直至时间线显示大约 10 秒。

  • 04

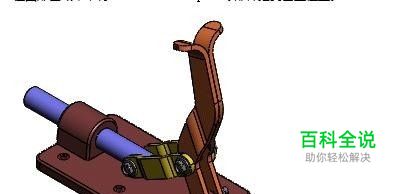

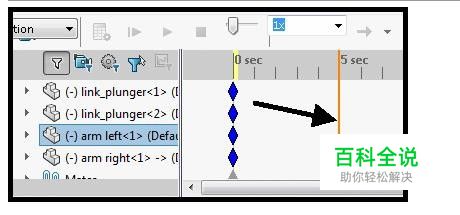

    接下来，将活塞手柄移在 5 秒的位置。在 MotionManager 树中定位左臂。 将时间栏拖动到 5 秒钟。同时在图形区域中，将 arm left.sldprt 零部件拖到垂直位置。

  • 05

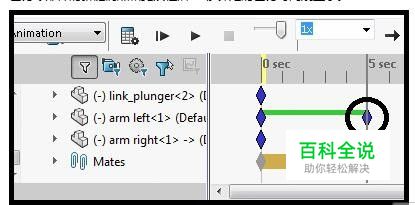

    左臂零部件的新键码点和更改栏沿 5 秒钟处的左臂时间线显示。如果新键码点不出现，请核实选定了自动键码（“MotionManager”工具栏），然后重复步骤 。

  • 06

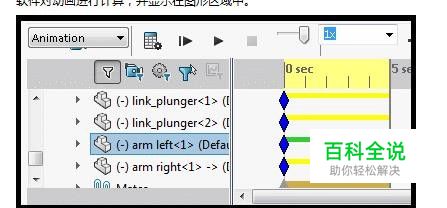

    单击计算（MotionManager 工具栏）。软件对动画进行计算，并显示在图形区域中。如果选择了循环或往复播放模式，则动画将在循环模式下播放。 您可以选择正常播放模式，以便在不循环的情况下播放动画一次。 要设置正常播放，请单击播放模式弹出菜单（MotionManager 工具栏），然后单击播放模式： 正常。

  • 07

    单击 从头播放 （MotionManager 工具栏）。 您可以播放动画而非计算动画，原因在于外观变化不影响计算的动画。 手柄在动画的结束处消失。
