cad如何将文字转化为曲线（cad怎么把文字写成圆弧方向）

1-3分钟学习CAD小技巧，粉丝数到达一万“有豪礼相送”，责任、担当、使命-华云旭教育！丨曲线文字丨使用软件-天正建筑2017及CAD2016。

曲线文字绘制方法：

1，天正建筑2017左侧菜单栏→文字表格→曲线文字（快捷键QXWZ），

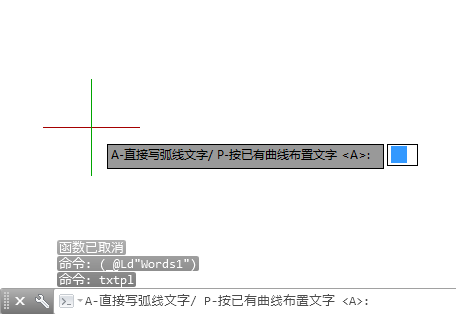

2，弹出分命令对话框，命令行提示：

A-直接写弧线文字/

P-按已有曲线布置文字

3，我们先来绘制第一种方式的曲线文字，默认就是第一种方式进行绘制，

4，按照命令行提示：

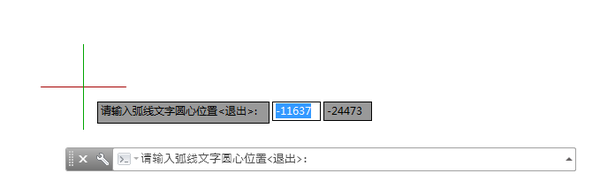

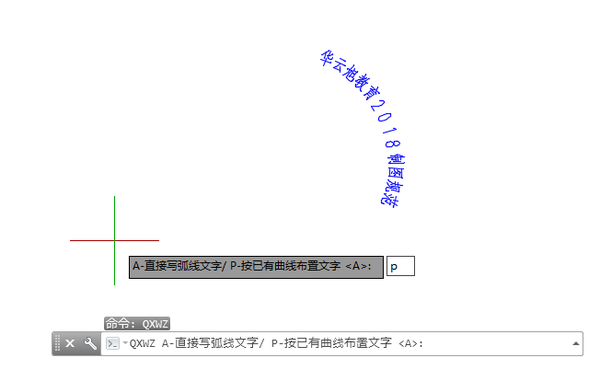

指定图中一点作为弧线文字的圆心，

5，按照命令行提示：

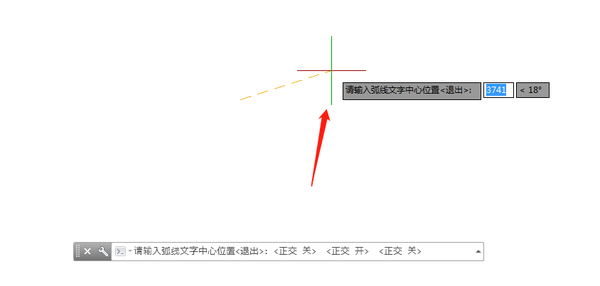

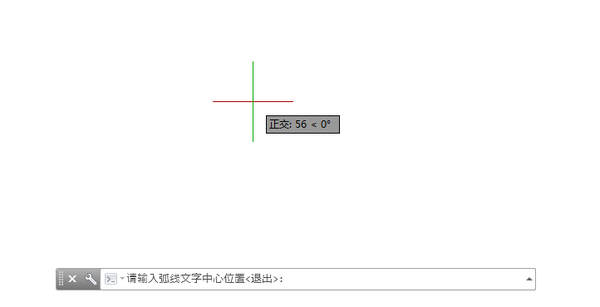

在图中指定弧线文字的中心，假设我指定如图所示的位置，

6，按照命令行提示：

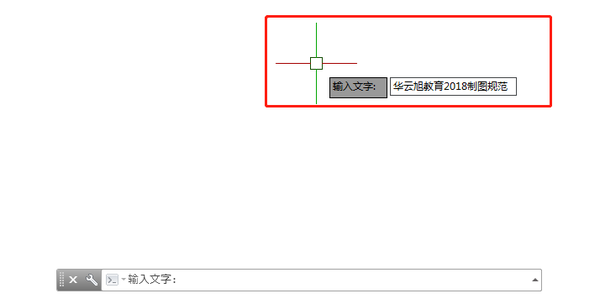

输入弧线文字内容，这里输入华云旭教育2018制图规范，

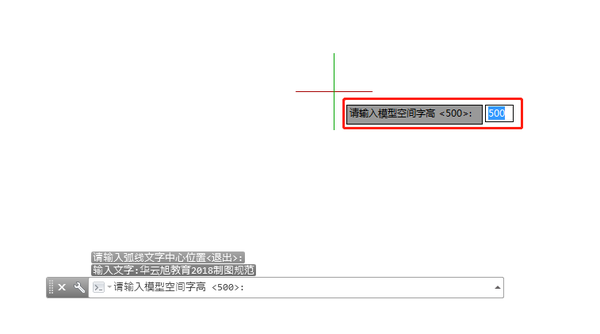

7，按照命令行提示：

输入字高500，

8，按照命令行提示：

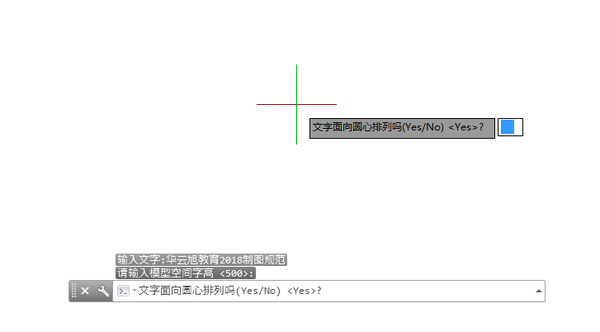

提示文字是否面向圆心，这里我们选择yes，

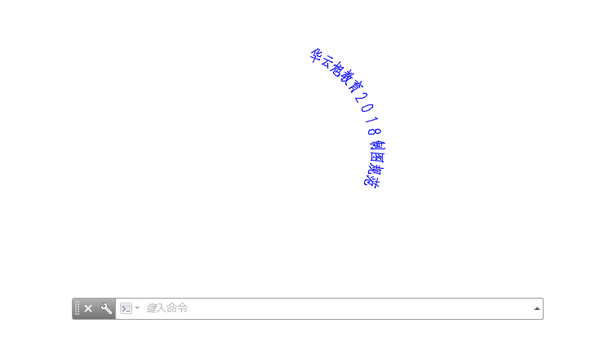

9，这就是我们绘制出来的弧线文字效果，

小提示：弧线文字的圆心和中心控制着整个文字的效果。

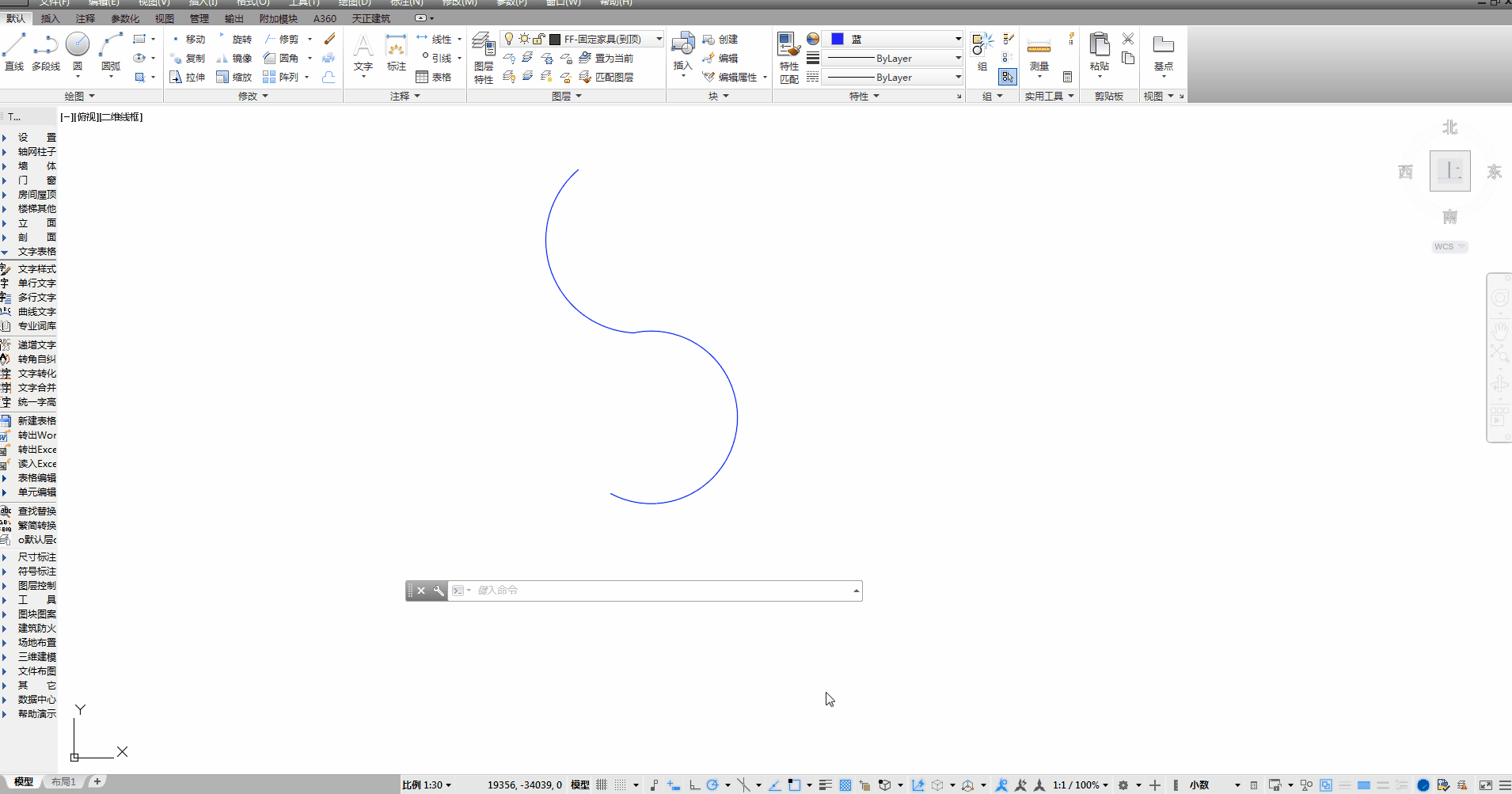

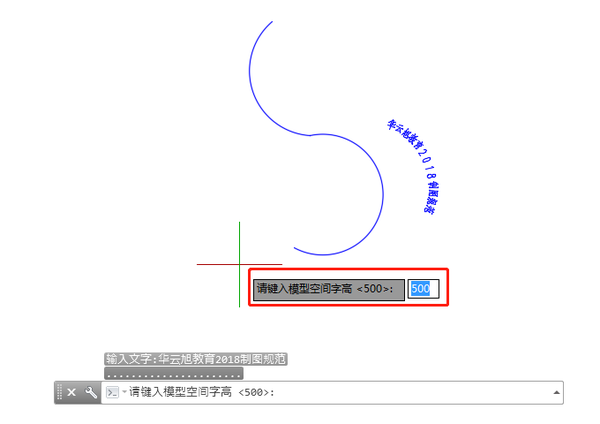

10，我们再来看另外一个子命令：输入曲线文字QXWZ命令后，选择第二项或者输入P命令，在绘制之前，我们先用PL命令，创建了一条曲线，

11，同样提示输入文字，我们同样输入华云旭教育2018制图规范，

12，字高依然是500，

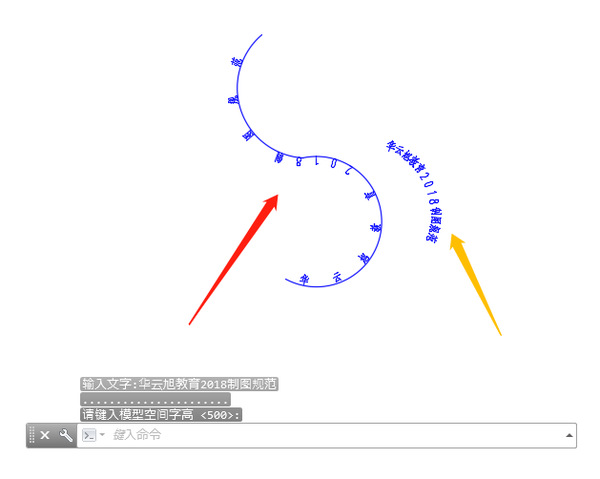

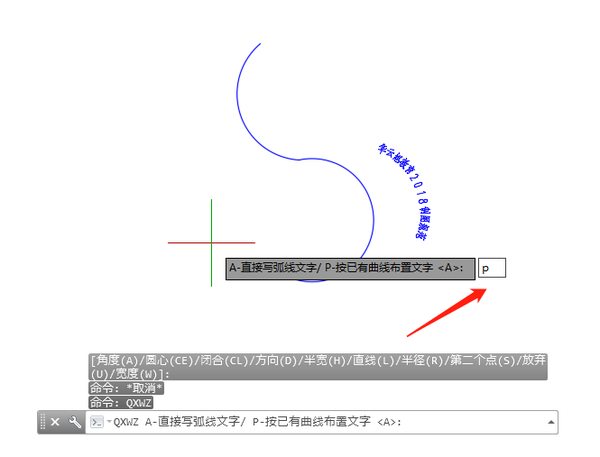

13，我们来看一下两者的效果，大家可以灵活使用，

下面为动图GIF演示，

每天勤学苦练，CAD不断改变，我们下节见！
