UG如何画一个心形
该为大家分享一篇如何绘制心形的教程。
操作方法
- 01打开UG10.0软件,选中双击或者右键单击选择打开,该经验以UG10.0版本为例,其他版本的UG都可以使用到该教程。

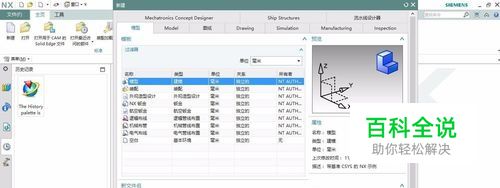

- 02点击新建图标,新建一个模型文件,命名为xin.prt,英文名即可。然后点击OK。

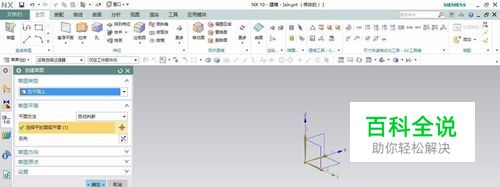

- 03点击草图,以XY为草图平面(其他的xz,yz都可以作为草图平面),点击确定进入草图平面。

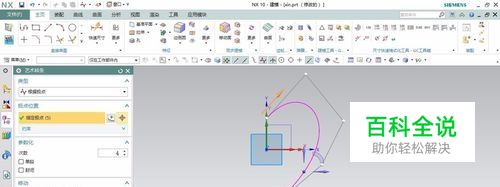

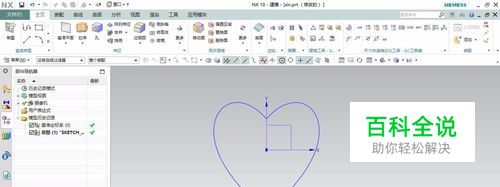

- 04绘制如下图所示的线条,如心形的形状,靠自己的感觉来绘制,绘制完就可以点击完成草图退出。

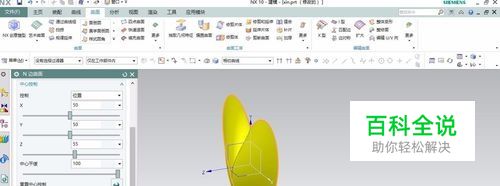

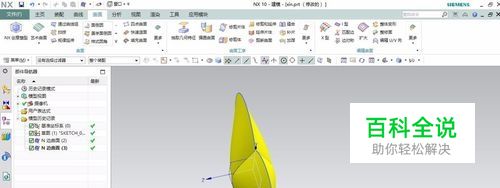

- 05使用N边曲线来封闭曲线,2边都使用同样的方法。再加厚片体。

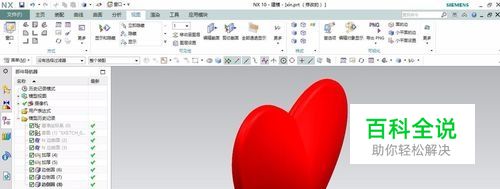

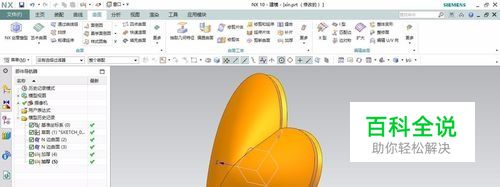

- 06将心形的上下表面进行边倒圆,并对其变为红色,就完成心形的绘制。点击保存即可。
