Fieldbus Network Link: Ethernet / PROFIBUS 网关，PROFIBUS DP/DPV1 Master Ethernet/MODBUS TCP

操作方法

01

FNL –使现场总线和以太网网络以100 Mbit/s 的速度实现最佳连接。FNL可以将全部基于RS485 (速率达到 12 Mbit/s)的PROFIBUS DP连接起来，并且根据DP 、DPV1 服务和DP Slave 支持DP Master class 1 和2。通过一个TCP/IP 接口就可以访问FNL。这个接口是独立于操作系统的，完全展开的，高速的。基于以太网的MODBUS TCP/IP Slave的运作模式能够简便地将作为PROFIBUS DP Master 的FNL整合成大量的可视化和控制系统。这个基于PROFIBUS DP的诊断和IO数据是动态编译成MODBUS TCP/IP 结构的，并且不需额外的配置。网络端提供了各种各样的访问选项。
02

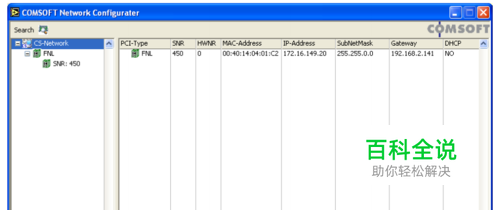

COMSOFT Network Configurator网络配置器 (CNC)CNC是一个能够在您的网络上整合FNL的全图形化工具，CNC可扫描到可用的FNL网关，并且可校准所有设备特有的网络参数，包括TCP/IP地址。
03

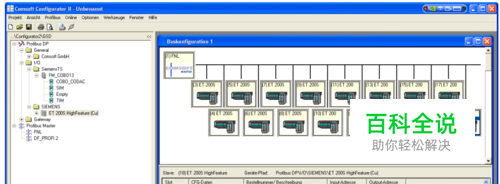

COMSOFT 配置工具配置器II 配置器II是一个功能强大的profibus的配置工具。它不会给用户造成难懂的profibus细节信息，支持基于全图形化GSD文件的DP Slave配置，也支持OPC Tags简便的编译。强大和广泛的下载，分析和控制功能保证了一个高效的启动和已配置的PROFIBUS DP网络检查。已编译的PROFIBUS配置以XML格式存储，这使得它能轻易地与第三方工具整合。
04

COMSOFT OPC Server 这个OPC 服务器直接将FNL连接到所有客户可以使用的OPC Windows应用设备。所有的常见的SCADA ，控制，可视化和过程控制系统都支持OPC。比如，西门子的WIN CC ，FIX - Intellution, LabVIEW /BridgeVIEW –NI 或者Intouch - Wonderware 。一些标准的Windows应用程序如VB或者Excel能通过“自动接口”轻易地集成。
05

Programming Interface编程接口 FNL TCP/IP 套接接口提供了DP Slaves的过程和诊断数据交换，以及所有DP/DPV1 Master class 1/2 和DP Slave的服务。因此FNL能够简便地集成到任意的操作系统中。相比起传统的基于PC接口的用途，FNL在PC与现场总线连接上提供了全新的功能： •不再出现硬件/驱动程序安装过程中的那些典型问题。 •可以在任意的电脑上访问各自现场总线。 •可以毫无故障地将其从较低自动化水平集成到较高的控制和设计的层次上 •最新技术，如互联网，电子邮件等都可在过程控制中使用。
06

FDT 1.2 Communication DTM FDT现场总线设备可以通过不同的总线系统如HART-Bus, Foundation Fieldbus, PROFIBUS DP/PA 或者 Ethernet进行标准化配置。借助通讯DTM, DF PROFI 或者 FNL-结合任意FDT 1.2-可用的容器程序-能够用于任何PROFIBUS DP Slave的配置。许多过程控制系统都包含容器程序。它们也可以作为独立的使用工具，如Pactware Association 的Pactware 。
07

LabVIEW驱动器驱动器能够以一种简单的方式集成到每种LabVIEW 版本中，由于它标准的TCP / IP套接字接口。以太网和profibus DP配置通过全图形化工具整合在一起，包含在收信人地址中。这个数据包也包括LabVIEW 样例VIs ，包括易于集成的源代码。
