用Visio绘制网络拓扑图
Visio是由微软推出的一款专业的绘图软件，它提供了大量的图形素材，让用户可以方便地绘制网络拓扑图、工程图、流程图、布局图等。
操作方法
- 01

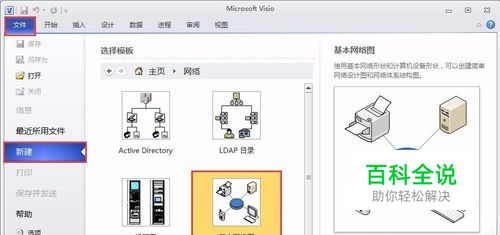

启动Visio 2010，在打开的“新建”界面的“模板类别”下方选择“网络”模板，在打开的界面中选择要创建的网络拓扑图类型，如选择“基本网络图”，单击“创建”按钮。
- 02

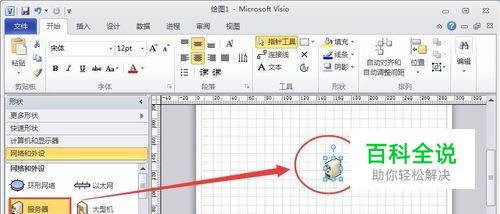

从左侧的“形状”窗格中将需要在网络拓扑图中表现的设备图形拖到绘图区，如将“网络和外设”分类中的“服务器”图形拖到绘图区。
- 03

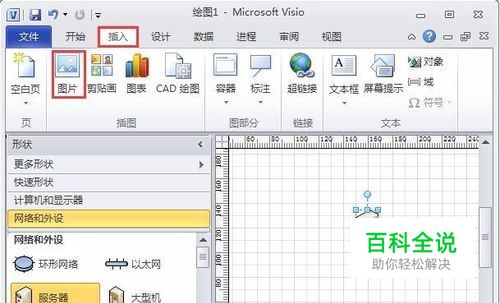

我们还可以使用计算机中的其他图片，方法是：单击切换到“插入”选项卡，单击“插图”组中的“图片”按钮。
- 04

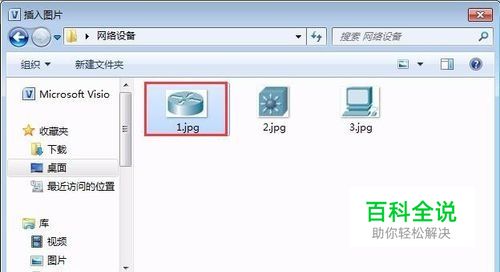

在弹出的“插入图片”对话框中选择要插入的图片，然后单击“打开”按钮将图片置入Visio绘图区。
- 05

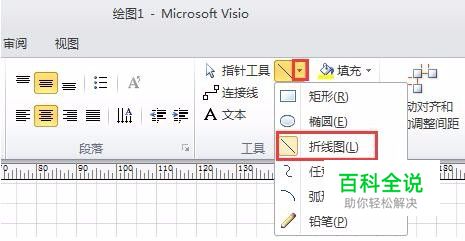

绘制连线。从“开始”选项卡“工具”组的“形状”按钮列表中选择“折线图”工具绘制。
- 06

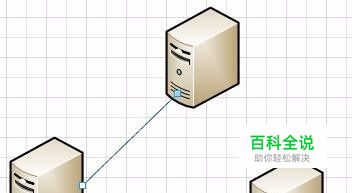

将鼠标光标移至要连接的图形边缘处，按住鼠标左键不放沿着要绘制的方向拖动，至目标位置后释放鼠标左键。
- 07
为网络拓扑图中的设备添加标注。选择“指针工具”，在要添加标注的设备上双击鼠标左键，然后在弹出的文本框中输入标注文本即可。
- 08
如果要移动标注的位置，可拖动标注上方的黄色棱形控制点调整；拖动图形四周的方形控制点可以调整图形大小，拖动图形上方的圆形控制点可旋转图形。
