Origin三维图形绘制（7）三维柱状图制作指南【百科全说】

三维柱状图（又称三维棒状图）在财务报表、学术期刊中应用极为广泛，Origin也提供了较为全面的三维柱状图的功能，这篇就以实例为基础给大家介绍如何来制作和美化三维柱状图，以使我们表达的更清楚和简洁。以Origin 9.1为例，Origin提供了3D
Bars和3D Bars with Error Bar，其实Error Bar可以直接在Plot Details中调用，所以这里就直接介绍3D Bars，并在其中介绍3D Bars中的Label，Error Bar，colormap等功能的应用。首先先晒下最终效果图。

操作步骤

01

如图为初始数据，X为年份，Y为季节，Z为温度，Error就是当季温度和平均温度的差值。
02

如图选中A（X）、B（Y）、C（Y)列，执行Plot-3D Symbol/Bar/Vector-3D Bars。
03

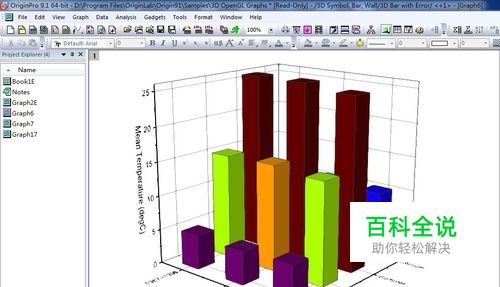

得到如图所示的三维柱状图，虽然这幅图已经能实现部分功能，但如果直接放到财务报表或是论文中显然不够美观，我们下面就就给它来一番“美颜”。
04

双击图片，选中Original项，出现如图所示的Plot Details对话框，首先是Pattern选项。
05

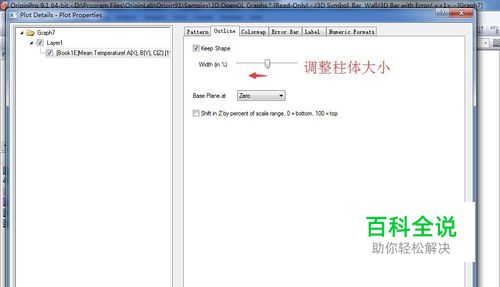

选中Outline选项，这里可以调节柱体大小，为了降低柱体的稠密度，我们将Width调节为30%。
06

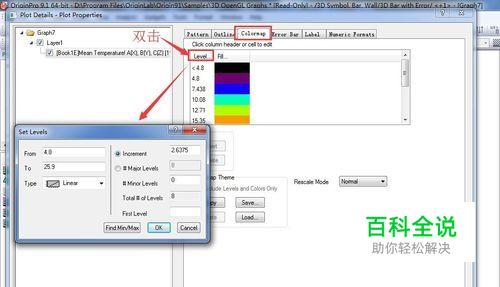

选中Colormap窗口，如图双击Level打开Set Level对话框，我们将colormap调节为4~26，#Major Levels改为8。
07

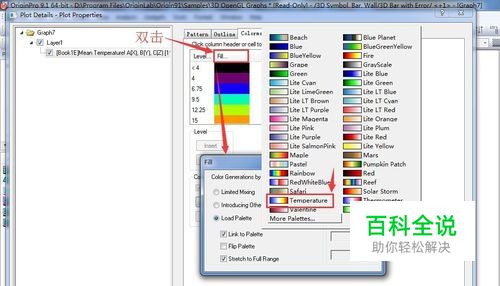

如图双击Fill弹出Fill对话框，在Load Palette中我们将Colormap改为 Temperature。
08

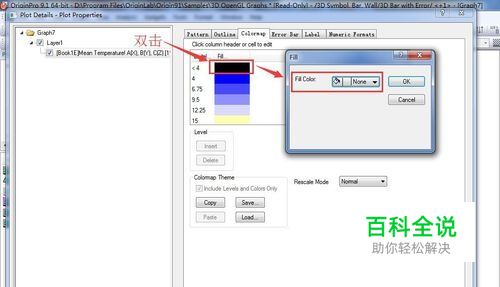

点击OK之后，仍然是在Colormap对话框，如图双击<4和>26的色块，将Fill Color该我None，这样就不显示Colormap之外的颜色。
09

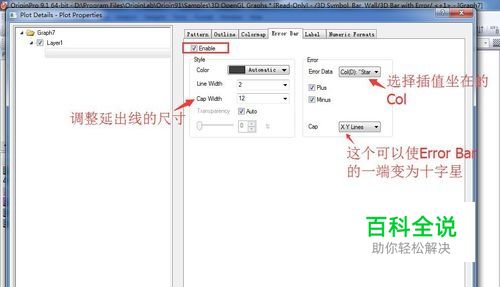

选中Error Bar选项，勾选Enable，如图选择Error Bar对应的Column，这里就是温度差所在的Col（D），如图还可调整延出线的尺寸，Cap选项选中X Y Lines就可以使Error Bar末端变为十字星形状。
10

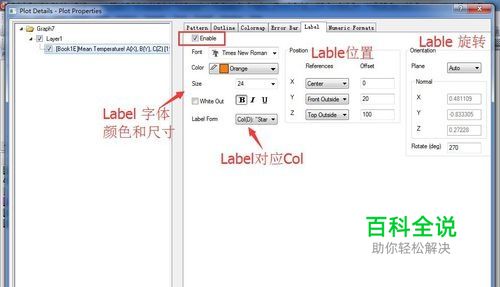

选中Label选项，勾选Enable，如图可修改Label的字体、颜色、尺寸和对应的Column，此处仍为温度差。其他两列功能为Lebel的位置和旋转选项，大家可以自行设置调节至最佳状态。
11

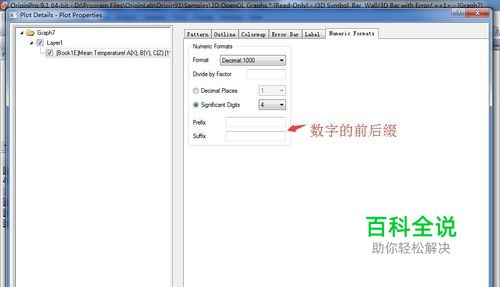

选中Numeric Formats，这个就是调整数字格式和前后缀，此处不详述，这样我们可以先点击OK或者Apply，看看制图的阶段性成果。
12

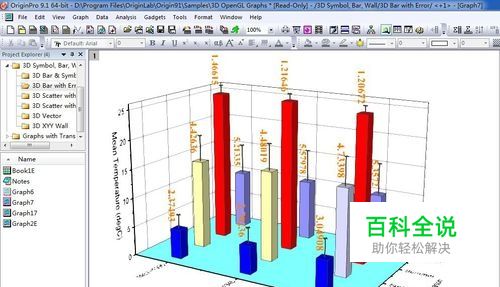

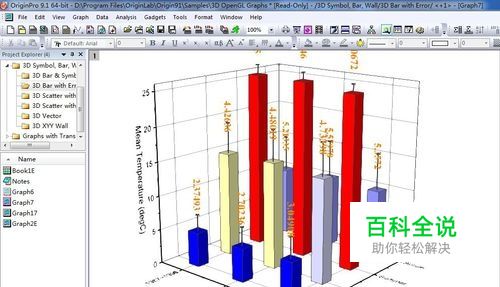

如图为此时的三维柱状图，已基本成型，但我们发现图片的比例有些失调。
13

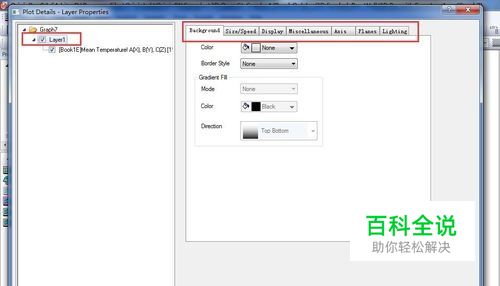

依旧是双击图片，点击Layer1我们就可以对图片整体外观做一些修改，如图所示。
14

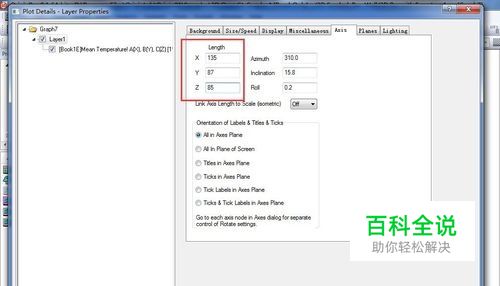

点击Axis，可以修改XYZ轴的长度，如图所示。
15

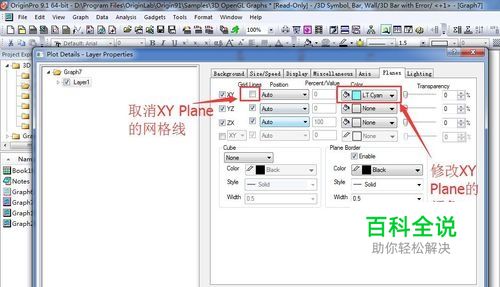

在Plane中，我们通常会取消XY Plane的网格线，并修改XY Plane的颜色，如图所示。
16

点击OK，我们就得到如图所示的三维柱状图。
17

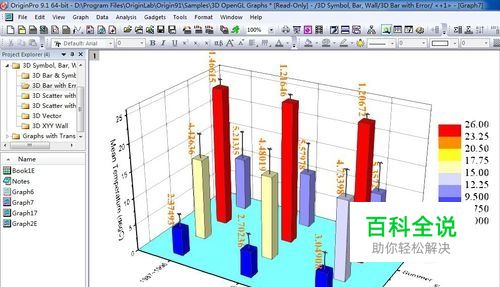

调节视角，在菜单栏Graph中添加Colormap我们就得到如图所示的最终效果图。
