室内设计尺寸标注规范

今天给大家介绍一下关于cad的标注这块，给大家一个系统的流程，其实做室内设计这行标注的结果千奇百怪，那么小编今天就讲讲室内设计标注的规范应该是什么

操作方法

  • 01

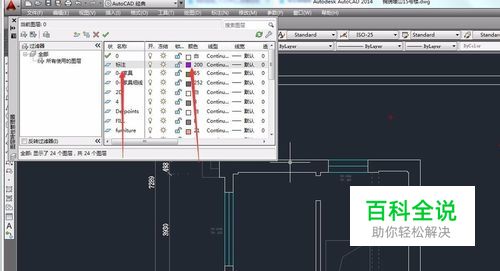

    新建一个图层，命名标注，调一个想要的颜色，线型线宽可改可不改。用构造线（xl）沿墙的最外侧画出，如下图所示

  • 02

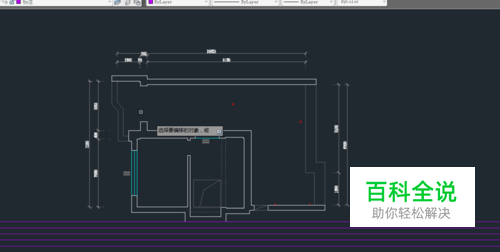

    将该直线向外偏移四次，每次偏移距离大概300-500（普通的就是350左右），然后把这些线修改个颜色（否则到后边会乱），并删掉最原始的构造线，形成了0层，1层，2层，3层

  • 03

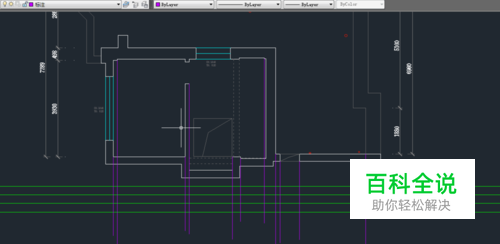

    将你想要标注的位置引出来，用l（直线）命令，引线要超出构造线一些距离，如图

  • 04

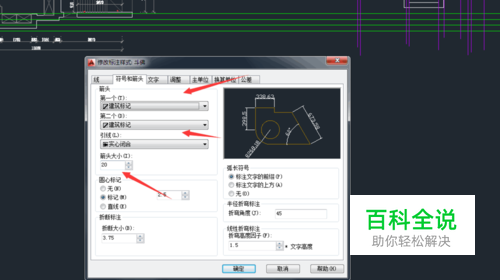

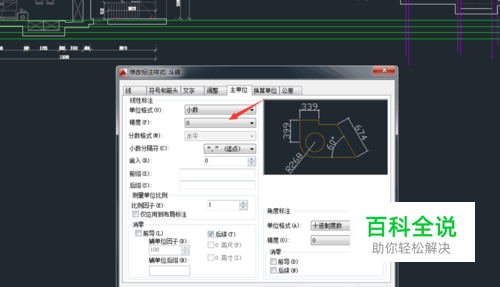

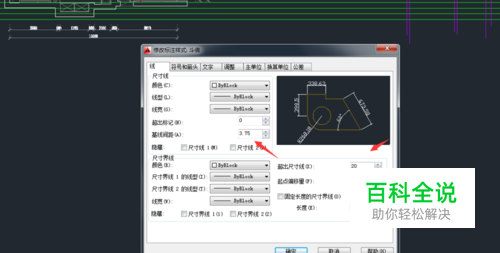

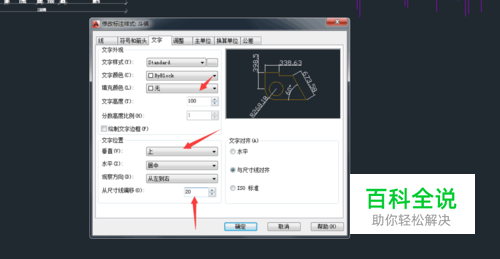

    然后到我们的”标注样式管理器”里面去调整参数，建议新建一个，如果想调一个完美合适的参数只能靠你的实战积累去修改，在这里我给新手一个大致的参数，新手可以按我的调，再进行微调 新建→起名字→线：超出尺寸线20，起点偏移量20，基线间距3.75→符号和箭头：第一个可以选择建筑标记或倾斜，箭头大小20→文字高度（初定100）→文字位置：垂直上部，从尺寸线偏移20，文字对齐：与尺寸线对齐→文字不在默认位置时，将其放置在：（尺寸线上方，带引线）→主单位（精度改为0）→确定→置为当前→关闭

  • 05

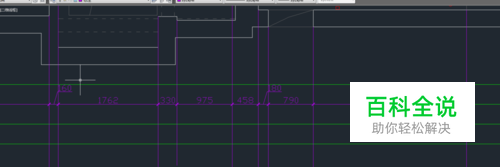

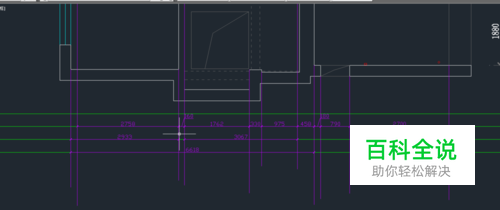

    接下来开始标注，在0层构造线选择要标注的两端，拖到1层松手，第一层这里的标注标的是所有细节，所有细节的短长度，标的话都在者这里标，可以借助（连续标注）工具

  • 06

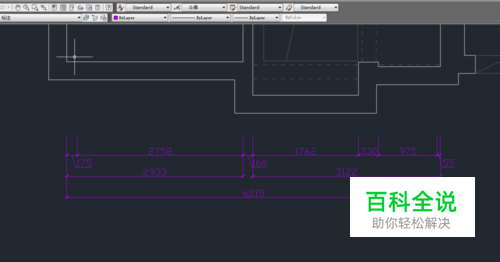

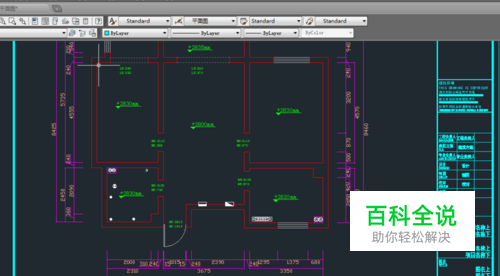

    标第二层：主要标每间屋子的开间和进深，包括过道和玄关，如下图

  • 07

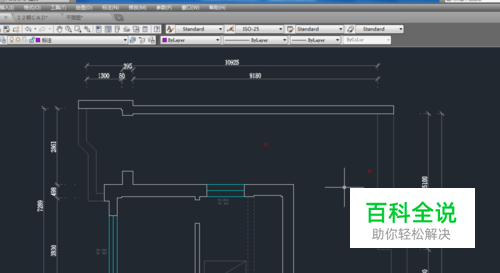

    标第三层：房子整体的宽度与长度 然后将辅助线删掉，如果有重叠的标注，可以使用拉伸命令将其调整
