CAD列阵的使用可以增强我们在绘画多个相同目标的速度，例如我们使用环形矩阵就可以方便我们绘画时钟刻度盘，所以我们能够合理的利用CAD列阵工具还是非常不错的。
CAD的列阵快捷键是AR。

操作方法

01

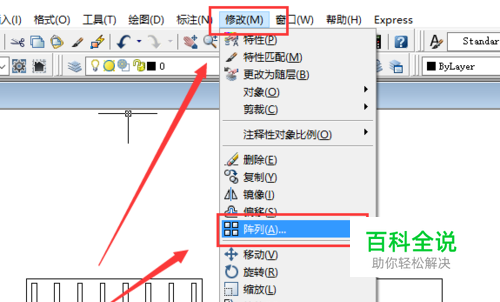

首先我们打开我们的CAD，然后我们选择我们我们的修改工具，然后会弹出一个下拉框，这里我们选择好我们的矩阵就可以了。
02

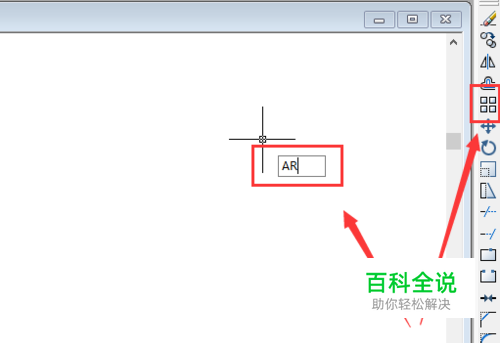

或者我们可以直接点击我们CAD桌面的矩阵快捷图标或者我们也是可以输入我们的快捷键命令AR，然后按空格键或者回车键也同样可以进入的。这里我们还是需要把快捷键给记住，这样比较方便。
03

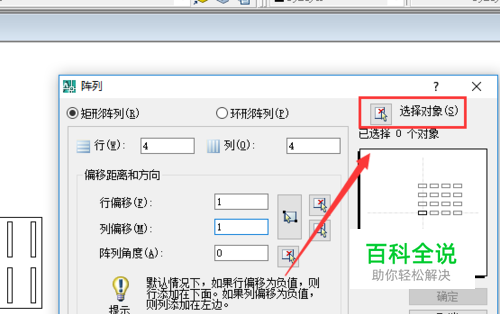

我们先说说矩形矩阵，这里我们输入AR，按空格键，就进入矩阵界面，这里我们首先需要做的就是选择矩阵对象，这里我们点击右上角的选择对象。
04

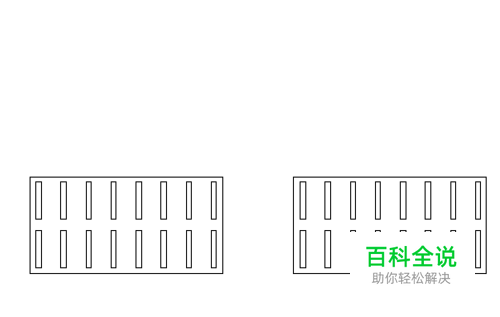

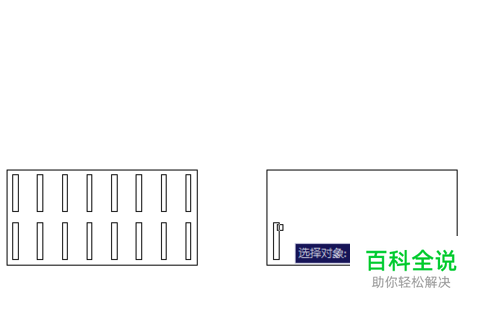

然后我们选择目标，这里可以直接框选也可以我们直接用鼠标点选，这里我们试一试如果用矩形矩阵画出左边的图像吧，这里我们就选择好矩形框中的小矩形。
05

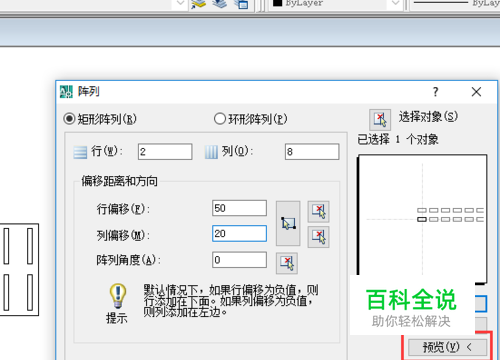

然后我omen就是输入我们的行列数，下面的行偏移和列偏移以及阵列角度。这些数据都是大家根据自己图形的需求而输入的，我们可以先随便输入一些数据，然后点击预览来看看效果的。
06

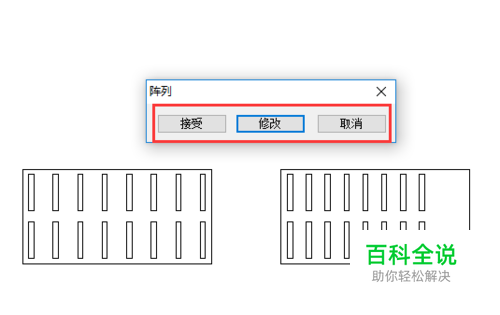

比如我们下面的情况肯定就不是我们所需要的，所以我们需要点击修改或者我们按空格键来继续修改，如果我们觉得合适的话，我们就点击接受，如果点击取消的话，那么我们就是直接取消列阵了。
07

最后我们调节好我们的数据，然后点击确定就可以了，哪有我们就可以到达我们矩形列阵的效果了。
08

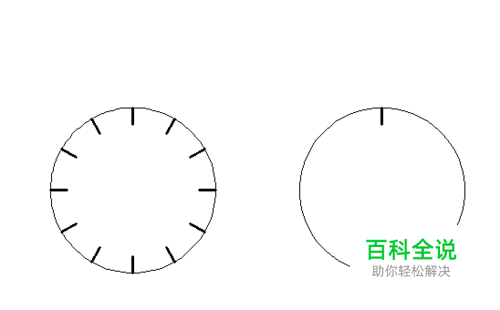

环形列阵：环形列阵的使用最典型的就是钟表刻度的绘制了，这里我们可以看下图的左图，也就是我们下面需要讲解的东西了，这里我们还是按AR进入列阵设置。
09

然后我们在列阵的选择框的上面选择我们的环形列阵。
10

然后我们选择好我们的环形列阵的中心点和选择对象，这里我们中心点也就是我们对象的环绕点，这里我们就是选择我们的圆心就可以了，选择对象也就是我们的第一个时钟刻度。
11

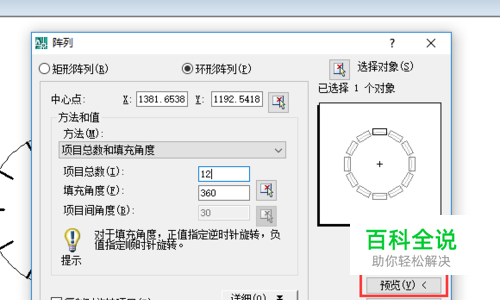

然后我们输入项目总数，也就是我们刻度个数，这里我们输入12个，因为时钟的刻度为12个，如果我们需要设置分针的刻度就输入60就可以了。
12

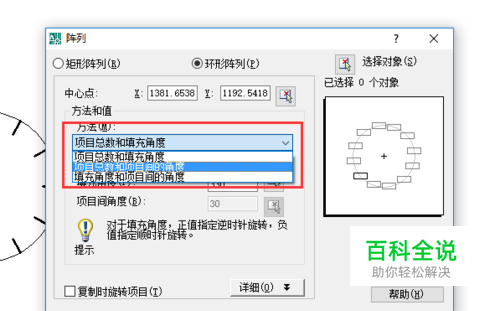

这里我们也是可以选择方法的，这里可以选择方法。这里可以选择的有项目总数和填充角度，项目总数和项目间的角度，填充角度和项目间的角度选择。这里根据自己的需要选择就可以了。
13

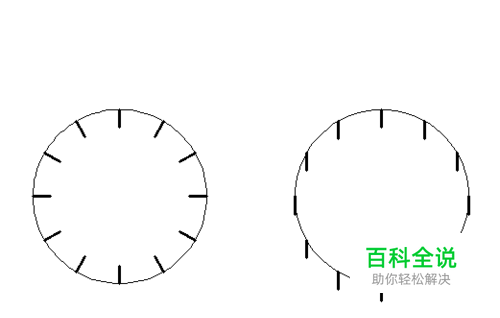

然后就是下面的复制时旋转是一定要选择的，如果我们不勾选的话会出现下列的情况哟。这里根据大家的需要选择就是了。
