如何测试电脑电源的好坏?

操作方法

  • 01

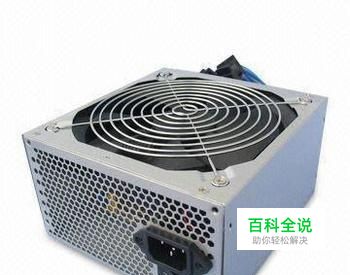

    如何测试电脑电源的好坏?通过网上的资料整理,得出了以下的测试电脑电源好坏的方法,希望能够帮助到你! 测试电源的工具:1,找个曲别针,弯成U型.2,电源通电.3,拿起插主板的排线(最多线的)插头.4,把U型针插进对应绿色和黑色的两个小孔.如何测试电脑电源好坏?具体办法是:用一根金属丝连接主板电源线上面的第四个插口和下面的第七个插口(前提是那个电源上的卡口要朝上);或者是用万用表连接那个连接硬盘或光驱的电源线的1、3或者2、4口,这是万用表会显示出电源电压的大小。这些数据电源上是有标志的,如果一样或者相差10%,那是正常的。还有一种说法但这种说法应也算正确吧我不是高手,但和下面这种说法配和大家在测试的时候就不会接错了测试电源好坏的方法:把电源从主机上取下来,接电源线,在插主板上面的20P(24P)插头上面找到绿色线(PS-ON),再随便找一个黑色线(GND),用一根导线插到这两个插孔里面,就可以启动电源了,如果电源风扇不动,或是转一下后又不动了,都表示电源坏。再有,如果风扇转速正常,也要检查20P(24P)插头是否能够与主板接触良好。下面这些了解了解也不错作为个人电脑动力之源的电源,也随着个人电脑的进步而发生变化。从以前100W的AT电源发展到今天450W乃至更高的ATX电源,不但功率在连续攀升,输出电流也在不断增大,+5V的输出电流已经超过30安培。自从1998年1月公布了ATX2.01电源标准后,以后生产的电源都兼容这个标准,只不过各路电压的输出电流在不断增加。我们使用的ATX开关电源,输出的电压有+12V、-12V、+5V、-5V、+3.3V等几种不同的电压。在正常情况下,上述几种电压的输出变化范围允许误差一般在5%之内,如下表所示,不能有太大范围的波动,否则容易出现死机的数据丢失的情况。标准电压值 电线颜色 最小电压值 最大电压值 +5V 红色 4.75 5.25-5V 白色 -4.75 -5.25+12V 黄色 11.4 12.6-12V 蓝色 -11.4 -12.6+3.3V 橙色 3.135 3.465主板上的电源插头 ATX电源输出接口ATX电源20针输出电压及功能定义表针脚 名称   颜色 说  明1 3.3V   橙色 +3.3 VDC2 3.3V   橙色 +3.3 VDC3 COM   黑色 Ground4 5V   红色 +5 VDC5 COM   黑色 Ground6 5V   红色 +5 VDC7 COM   黑色 Ground8 PWR_OK  灰色 Power Ok (+5V & +3.3V is ok)9 5VSB   紫色 +5 VDC Standby Voltage (max 10mA)10 12V   黄色 +12 VDC11 3.3V   橙色 +3.3 VDC12 -12V   蓝色 -12 VDC13 COM   蓝色 Ground14 /PS_ON 绿色 Power Supply On (active low)15 COM   黑色 Ground16 COM   黑色 Ground17 COM   黑色 Ground18 -5V   白色 -5 VDC19 5V   红色 +5 VDC20 5V   红色 +5 VDC测试的方法:为了方便测试读数,我们使用数字万用表20V直流档来测试。准备一个10欧姆10W的电阻,把它接在需要测试的电压输出端,然后使用万用表测试此时的电压输出。因为当开关电源空载时,有的电源可能会空载保护,停止工作;同时也因为负载太轻,输出的电压可能会偏高。  如果测得某一路的输出电压与标准输出有很大的误差时,这个电源将不能被使用,必须被替换。如果这些电压出现偏低或偏高时会出现什么样的情况呢?1.+12V  +12V一般为硬盘、光驱、软驱的主轴电机和寻道电机提供电源,及为ISA插槽提供工作电压和串口等电路逻辑信号电平。如果+12V的电压输出不正常时,常会造成硬盘、光驱、软驱的读盘性能不稳定。当电压偏低时,表现为光驱挑盘严重,硬盘的逻辑坏道增加,经常出现坏道,系统容易死机,无法正常使用。偏高时,光驱的转速过高,容易出现失控现象,较易出现炸盘现象,硬盘表现为失速,飞转。2.-12V  -12V的电压是为串口提供逻辑判断电平,需要电流较小,一般在1安培以下,即使电压偏差较大,也不会造成故障,因为逻辑电平的0电平为-3到-15V,有很宽的范围。3.+5V  +5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压,是计算机主要的工作电源。它的电源质量的好坏,直接关系着计算机的系统稳定性。多数AMD的CPU其+5V的输出电流都大于18A,最新的P4CPU其提供的电流至少要20A。另外AMD和P4的机器所需要的+5VSB的供电电流至少要720MA或更多,其中P4系统电脑需要的电源功率最少为230W。  如果没有足够大的+5V电压提供,表现为CPU工作速度变慢,经常出现蓝屏,屏幕图像停顿等,计算机的工作变得非常不稳定或不可靠。4.-5V  -5V也是为逻辑电路提供判断电平的,需要的电流很小,一般不会影响系统正常工作,出现故障机率很小。 5.+3.3V  这是ATX电源专门设置的,为内存提供电源。该电压要求严格,输出稳定,纹波系数要小,输出电流大,要20安培以上。大多数主板在使用SDRAM内存时,为了降低成本都直接把该电源输出到内存槽。一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应,不过也会因为内存插反而把这个管子烧毁。如果主板使用的是+2.5V DDR内存,主板上都安装了电压变换电路。如果该路电压过低,表现为容易死机或经常报内存错误,或WIN98系统提示注册表错误,或无法正常安装操作系统。6.+5VSB(+5V待机电源)  ATX电源通过PIN9向主板提供+5V 720MA的电源,这个电源为WOL(Wake-up On Lan)和开机电路,USB接口等电路提供电源。如果你不使用网络唤醒等功能时,请将此类功能关闭,跳线去除,可以避免这些设备从+5VSB供电端分取电流。7.P-ON(电源开关端)  P-ON端(PIN14脚)为电源开关控制端,该端口通过判断该端口的电平信号来控制开关电源的主电源的工作状态。当该端口的信号电平大于1.8V时,主电源为关;如果信号电平为低于1.8V时,主电源为开。因此在单独为开关电源加电的情况下,可以使用万用表测试该脚的输出信号电平,一般为4V左右。因为该脚输出的电压为信号电平,开关电源内部有限流电阻,输出电流也在几个毫安之内,因此我们可以直接使用短导线或打开的回形针直接短路PIN14与PIN15(即地,还有3、5、7、13、15、16、17针),就可以让开关电源开始工作。此时我们就可以在脱机的情况下,使用万用表测试开关电源的输出电压是否正常。  记住:有时候虽然我们使用万用表测试的电源输出电压是正确的,但是当电源连接在系统上时仍然不能工作,这种情况主要是电源不能提供足够多的电流。典型的表现为系统无规律的重启或关机。所以对于这种情况我们只有更换功率更大的电源。8.P-OK(电源好信号)  一般情况下,灰色线P-OK的输出如果在2V以上,那么这个电源就可以正常使用;如果P-OK的输出在1V以下时,这个电源将不能保证系统的正常工作,必须被更换。9.220VAC(市电输入)  一般我们大家都不关心计算机使用的市电供应,可是这是计算机工作所必须的,也是大家经常忽略的。在安装计算机时,我们必须使用有良好接地装置的220V市电插座,变化范围应该在10%之内。如果市电的变化范围太大时,我们最好使用100-260V之间宽范围的开关电源,或者使用在线式的UPS电源。  注意:我们不要使用工业设备上使用的稳压电源,因为这些稳压电源是为电机等用电器设计的,它们使用继电器或电机来调整变换输出电压,当市电变化较频繁时,其输出电压会经常落后于市电变化,造成输出电压过高而烧毁开关电源或主机。  再有就是计算机与电源插座的连接必须牢靠,避免因为市电供应不稳而造成主机意外的重启。特别是在夏季使用空调的人多,在空调启动时容易造成此时进户线处的电压过低,有时会低于160V,这时就会造成主机自动重启。不过,如果仔细观察就会发现,解决方法是加接UPS电源。电脑的ATX电源输出电压对照表 计算机的ATX电源脱离主板是需要短接一下20芯接头上的绿色(power on)和黑色(地)才能启动的。启动后把万用表拨到主流电压20V档位,把黑表笔插入4芯D型插头的黑色接线孔中,用红表笔分别测量各个端子的电压。楼上列的是20芯接头的端子电压,4芯D型插头的电压是黄色+12V,黑色地,红色+5V。主板20针电源插口及电压:在主板上看: 编号 输出电压 编号 输出电压1 3.3V 11 3.3V2 3.3V 12 -12V3 地 13 地4 5V 14 PS-ON5 地 15 地6 5V 16 地7 地 17 地8 PW+OK 18 -5V9 5V-SB 19 5V10 12V 20 5V在电源上看: 编号 输出电压 编号 输出电压20 5V 10 12V19 5V 9 5V-SB18 -5V 8 PW+OK17 地 7 地16 地 6 5V15 地 5 地14 PS-ON 4 5V13 地 3 地12 -12V 2 3.3V11 3.3V 1 3.3V可用万用电表分别测量。
