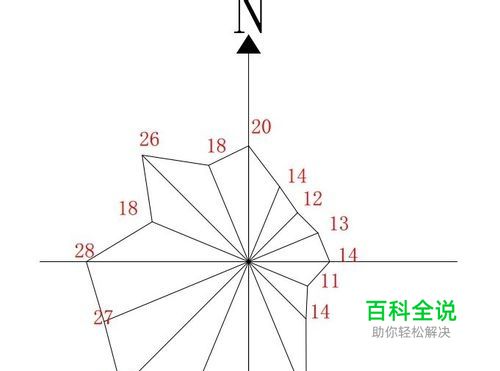

CAD中如何用极轴追踪画风玫瑰图：[1]
极轴追踪，风玫瑰图
操作方法
- 01
打开CAD，选择菜单栏中【工具】选项板下【草图设置】，在‘启用极轴追踪’前勾选，然后在“增量角”下拉菜单中 选择22.5度，最后点击确定
- 02

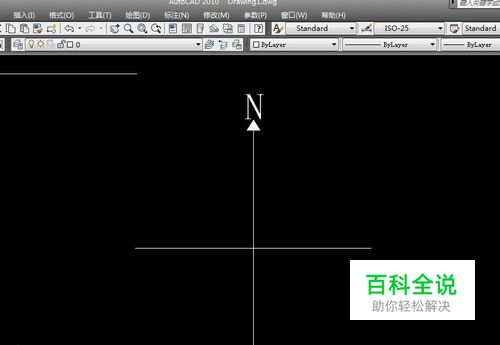

绘制好如图所示的十字指北标志
- 03

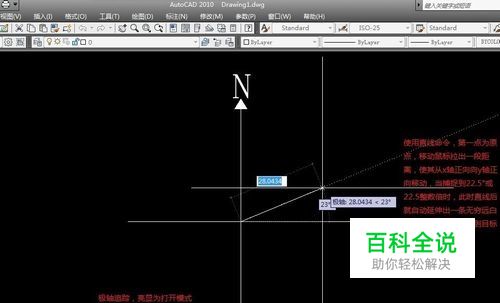

在直线命令下通过极轴捕捉，画第二条倾角为22.5°，长为13的线段
- 04

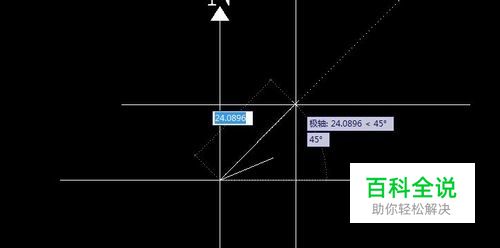

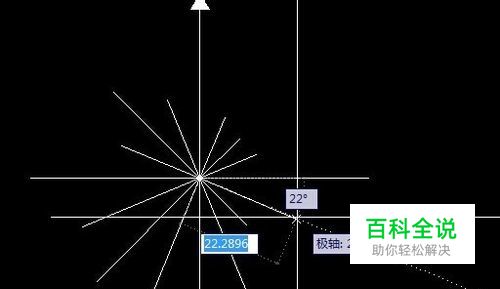

重复第三步，依次画出其他直线
- 05

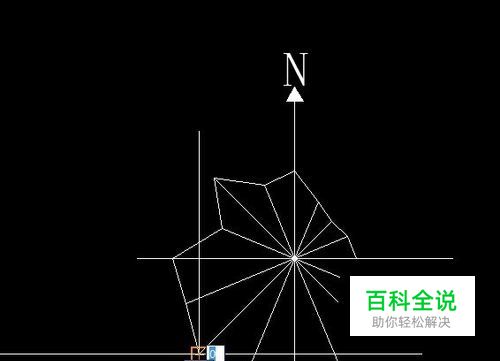

打开对象捕捉，使用直线命令连接各直线端点
