Autocad怎样打断直线或圆

2024-04-09 22:03:25

有朋友问，怎样在Autocad中打断直线或者打断圆呢？其实软件中已有相应的快捷命令，小编带你看看

操作方法

01

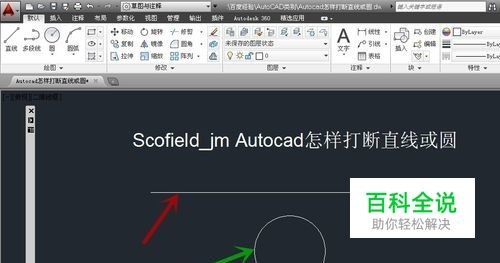

打开一个示例的文档，当中已画了一条直线（图中红色箭头所指）和一个圆（图中绿色箭头所指）

打断直线

01

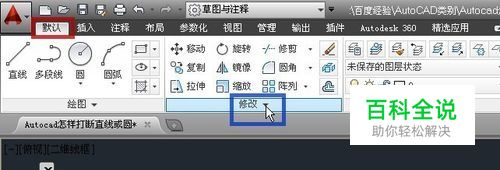

要打断直线，需点击“默认”选项卡（图中红框）中的“修改”选项组中的下拉箭头（图中蓝框白色箭头所指）
02

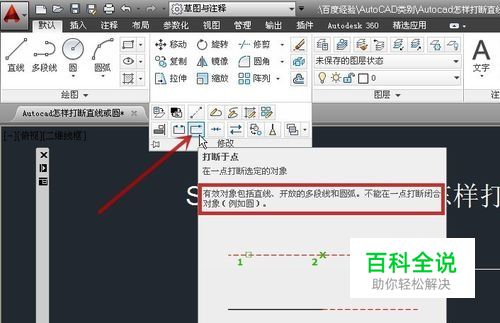

在弹出的菜单中点击“打断于点”（图中红色箭头所指）将鼠标指针放置在命令上一会，会出现此命令的解释，可见此命令不能对闭合对象进行打断（图中红框），这点要注意
03

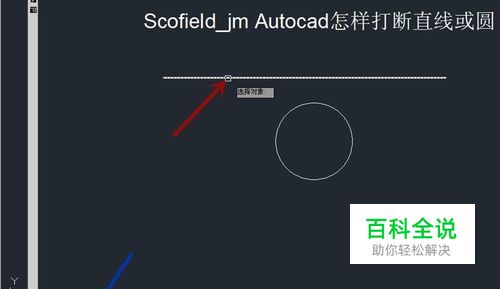

选择对象，这里选图中的直线（图中红色箭头所指），左下角的命令栏会出现相应的选择对象提示（图中蓝色箭头所指）
04

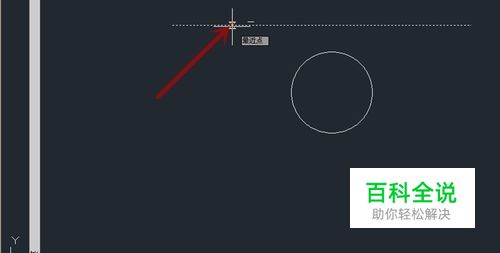

点击要打断的位置（图中红色箭头所指）
05

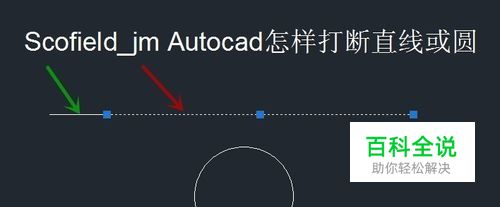

完成操作，点击后半段直线（图中红色箭头所指），可见与前半段直线（图中蓝色箭头所指）已分开完成直线打断

打断圆

01

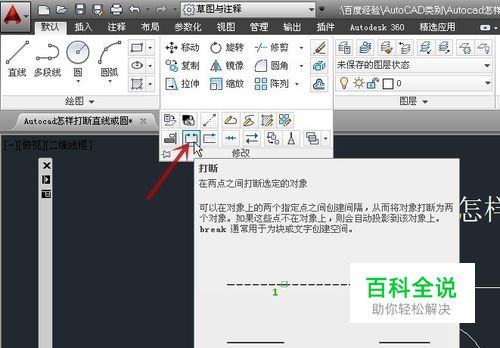

要打断圆，则点击了“修改”下拉箭头后，在弹出的菜单中点击“打断”（图中红色箭头所指）
02

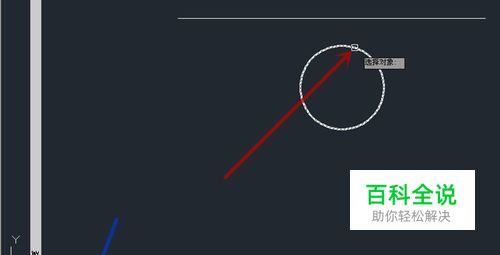

选择对象，这里选图中的圆（图中红色箭头所指），左下角的命令栏会出现相应的选择对象提示（图中蓝色箭头所指）注意，选择对象时所点的位置，系统会默认为打断的第一点
03

左下角的命令栏会提示指定打断的第二点（图中红框），点击圆要打断的第二点（图中红色箭头所指）若要更改打断的第一点，可在命令栏内输入“F”（图中蓝框），重新定位第一点，再定位第二点即可
04

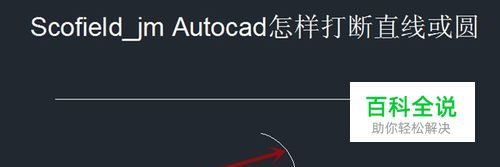

得到打断的圆如下（图中红色箭头所指）注意，这里选取第一点与第二点是按顺时针方向的，则保留第一点与第二点之间的圆弧若第一点与第二点是按逆时针方向选取，则两点间的圆弧会被去掉
