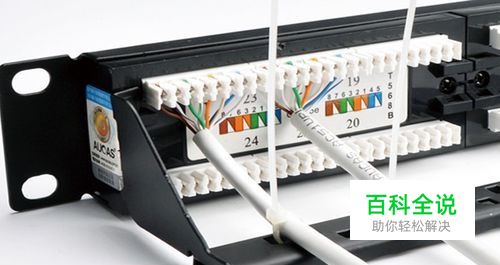

网络配线架如何接线打线教程

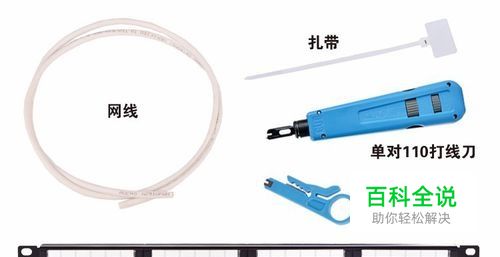

介绍网络配线架如何使用工具接线，打线教程
操作方法
- 01

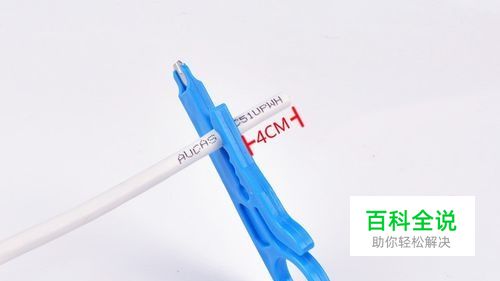

将网线放入剥线刀口，预留40MM长度。
- 02

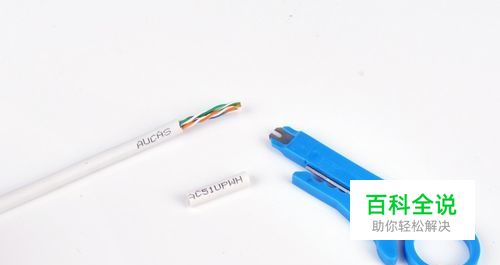

旋转剥线刀剪开外皮。
- 03

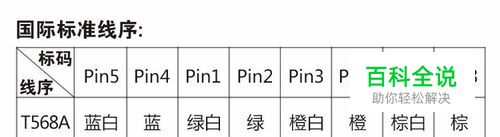

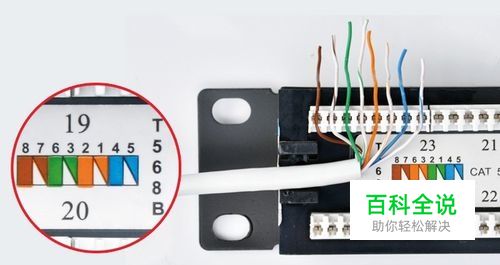

把网线按国际常规标准线序T568B卡入打线夹。
- 04

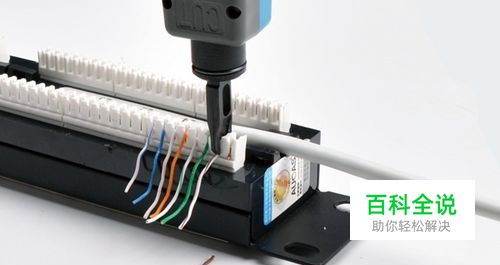

用打线刀把网线压接并剪切好。
- 05

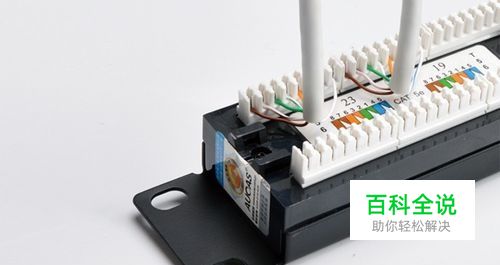

完成打线如图。
- 06

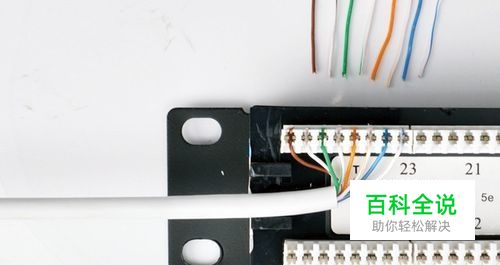

再按如上顺序压制好另一条网线。
- 07

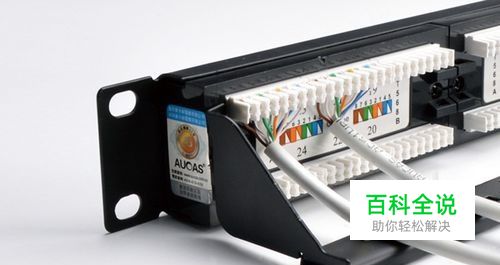

用扎带把网线固定在托线架上。
- 08
剪掉多余扎带，完成打线如上图。
- 09

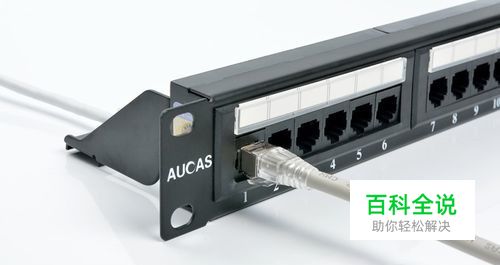

最终使用效果图如下。
