SolidWorks如何绘制3D草图？
该给大家分享一篇SolidWorks绘制3D草图的教程。
操作方法
- 01

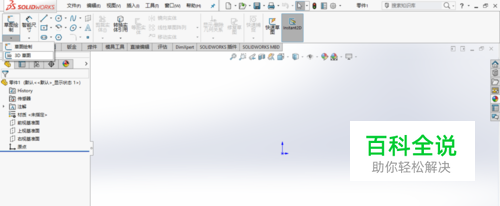

首先打开SolidWorks，新建一个零件，单击“3D草图”命令。
- 02

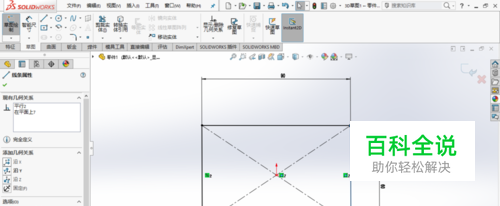

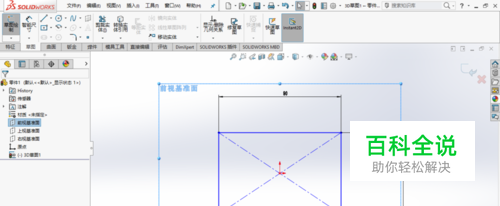

选择前视基准面，绘制草图，如图所示。分别设置两条直线“沿X轴”和“沿Y轴”，完全定义草图。
- 03

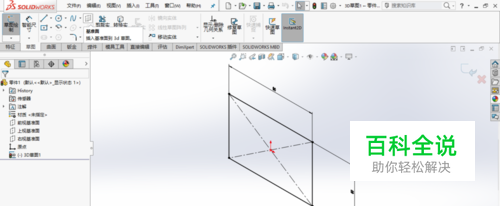

将视图定向为等轴测。
- 04

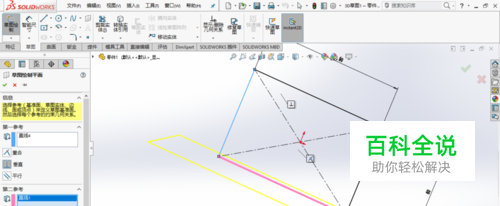

单击“基准面（插入基准面到3d草图）”，插入基准面，如图所示。
- 05

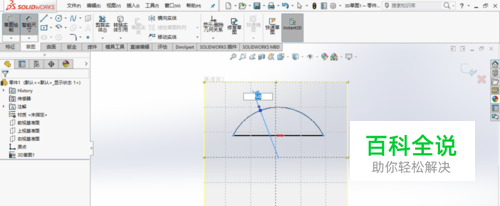

正视于基准面，绘制草图，如图所示。
- 06

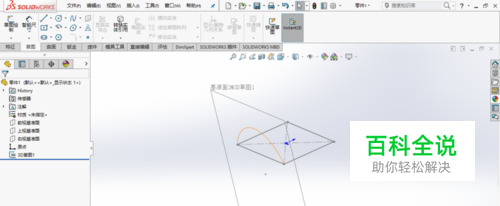

退出草图，完成3D草图创建，保存模型。
