在用allegro时，遇到光绘文件没有边框怎么办？

在用allegro时，有时会遇到发给厂商的光绘文件边框丢失的情况(PCB文件实际是有边框，只是生成的光绘中边框丢失)。那么如何处理呢？

操作方法

  • 01

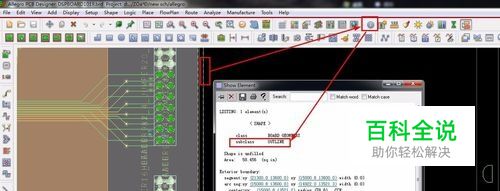

    首先查看下PCB文件中的边框的层属性 选择边框，点击show element按钮，在跳出的窗口中可以看到层属性为outline

  • 02

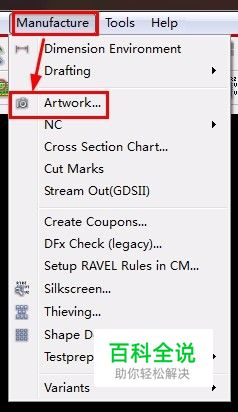

    然后查看下光绘信息 选择manufacture->artwork...

  • 03

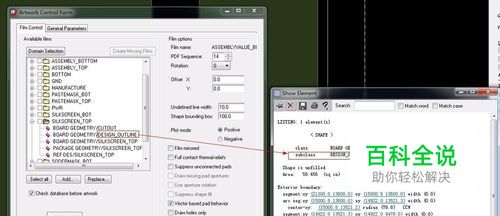

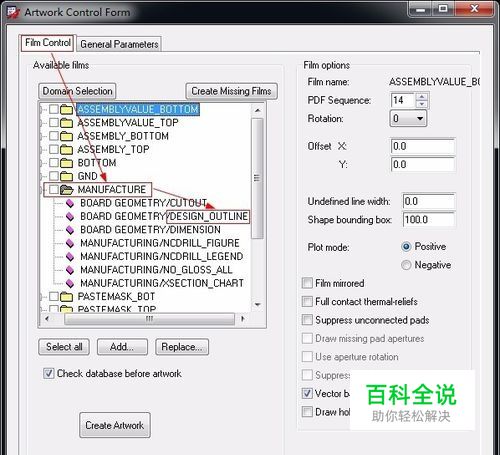

    跳出的窗口中查看Film control标签点击manufacture层，可以看到光绘文件中边框的层属性设置为design outline。与PCB中的不一致。

  • 04

    那么我们就找到了问题的原因。PCB中的边框文件层属性必须与光绘文件中的设置（FILM_SETUP）保持一致。否则就会出现生成光绘文件中边框丢失的情况。

  • 05

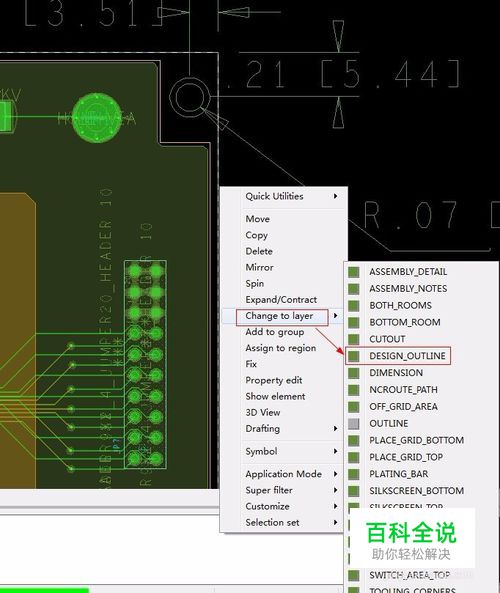

    下面是解决方案 在PCB设计界面，选择边框文件，右键选择Change to layer->design outline。将PCB中的边框文件层属性设为与光绘文件中一致

  • 06

    再次生成光绘文件。你会发现，丢失的边框已经出现了。问题解决。
