如何使用CAD线形管理器功能？

CAD软件有一个线形管理器版块，通过它用户就可以对线宽、线型进行各方面的设置，用户操作起来就会非常智能化，接下来我们就来为大家介绍这个功能。

一、线宽设置：

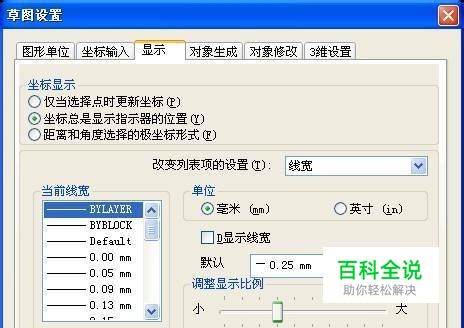

用户在CAD中执行草图设置后就会弹出下面的对话框：

1、线型列表框：列出了“随层”，“随块”和已加载的线型，不能改变该图层原来设置的线型

2、单位

3、调整显示比例

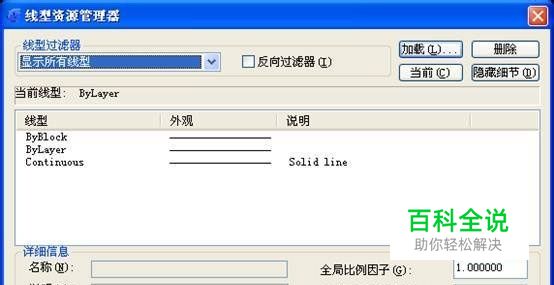

二、线型设置：

1、功能：加载新线型，设置当前线型，删除已有线型和进行线型详细设置

2、调用：菜单：格式→线型

命令：linetype或LT

(1) 线型过滤器

(2) 加载按钮：加载新线型

(3) 当前按钮：用于指定当前使用的线型

(4) 删除按钮：删除某种线型

(5) 隐藏细节

A、单击此按钮则成为“显示细节”按钮

B、全局比例因子：可控制线型的线段长短，点的大小，线段间隔尺寸，它将修改所有新的和现有线型比例

C、当前对象的缩放比例

a、只对设置后所画线段起作用

b、该比例因子与全局比例因子乘积为最终比例因子

c、线型比例对除了实线型外的所有线型都适用

D、缩放时使用图纸空间单位

a、用于在多个视图中绘图的情况

b、选择该项，图纸空间与模型空间都使用相同比例因子

c、这里的设置不影响图层中的设置，即打印按图层中的设置打印

上面就是线宽和线型设置的具体操纵步骤，在执行步骤的时候要注意不要漏掉任何一个选项，就比较容易出错。
