PCB中MARK点设计方法
PCB中MARK点设计方法
操作方法
- 01

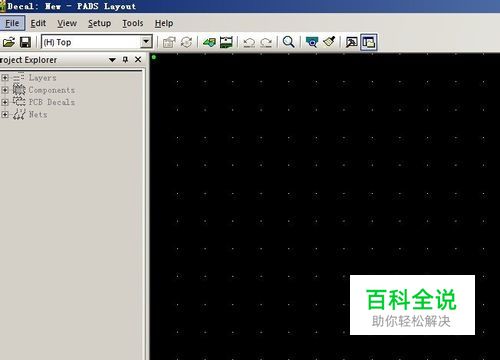

打开PADS layout界面，进入PCB Decal Editor设计界面。
- 02

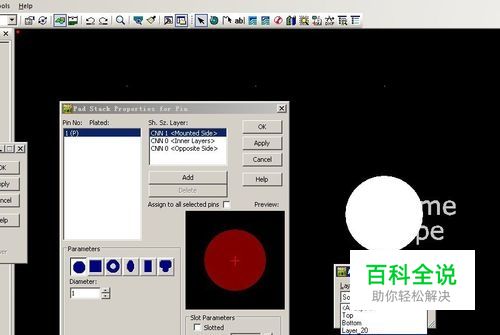

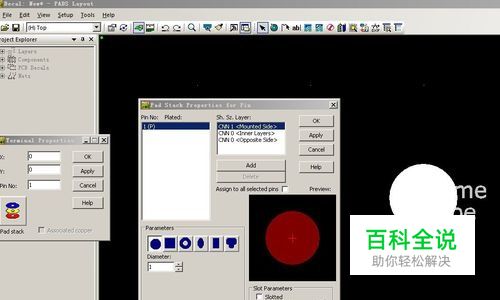

Mark点中心用直径1mm的焊盘（无过孔）。
- 03

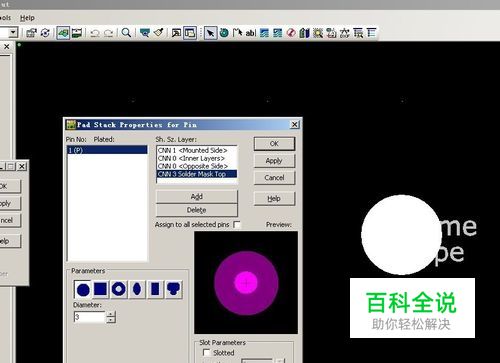

在Mark点整体直径3mm的范围内不能有丝印、布线等穿过.所以在Top Mask层以Mark点为中心,画一个3mm圆,目的是挖掉绿油,否则机器视觉识别的时候绿油容易反光.这个不做也行,大部分机器能够识别.
- 04
Mark点的外周距板子边沿>=5mm,否则部分机器识别不到。
