锂电池3V,3.3V.3.7V升压5V，大小电流集合

先如今锂电池在电子产品中，是随处可见，应用领域也是非常广。
锂电池电池电压一般在3V-4.2V之间，一些电子产品应用中，时常需要5V供电，产品不一样，供电功率也是不同。
下面介绍最时髦，最流行的大小输出电流的5V升压芯片。供大家参考。

操作方法

  • 01

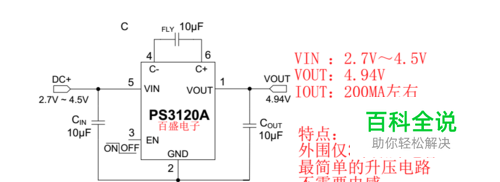

    无电感升压5V200MA，外围只需3个电容。是的，3个10uf的贴片电容即可。最简单的升压电路了。抗干扰强，可用于收音机类产品。

  • 02

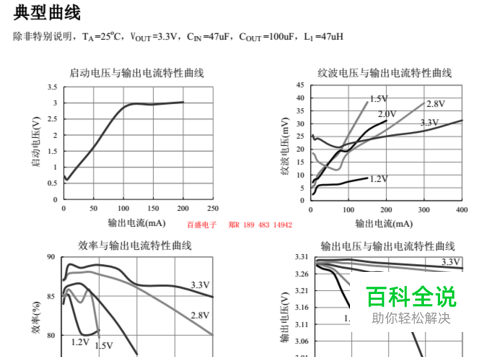

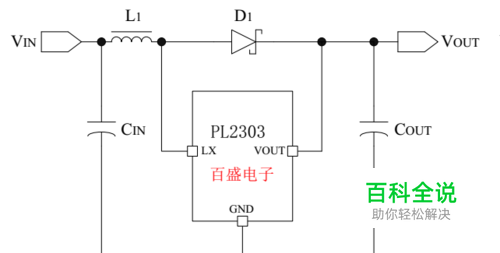

    0.8V低压启动，升压固定输出3.0V,3.3V,3.6V,4.0V,5V。 低起动电压： 0.8V(1mA) 输出精度：优于±2.5% 最高效率： 89% 输出电流： 大于 300mA (Vin=2.5V，Vout=3.3V) 低纹波，低噪声 只需四个外围元件

  • 03

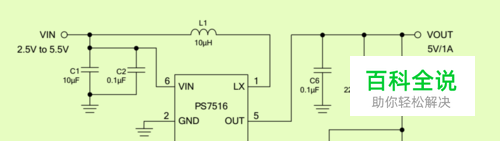

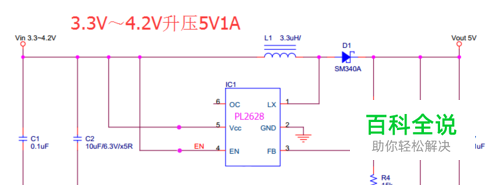

    3V,3.3V.3.7V升压输出5V1A-0.5A，有两款方案可供选择： 1，同步整流升压PS7516，特点：效率普遍90%及以上，外围少 2，异步升压芯片PL2628，特点：效率普遍80%左右，需要整流肖特基二极管。

  • 04

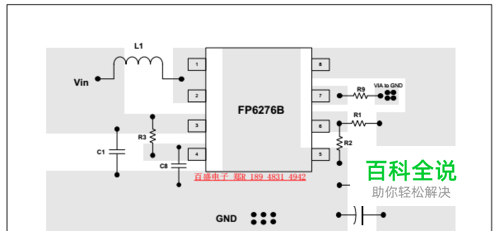

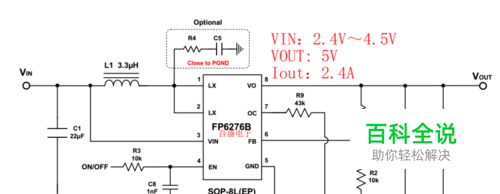

    3V,3.3V.3.7V升压输出5V2A/2.4A，FP6276B超高效率的同步整流升压方案。实际应用足2.4A。

  • 05

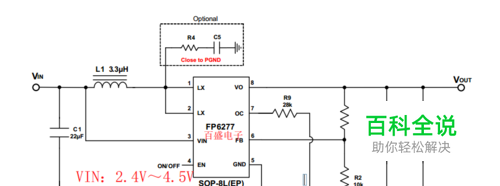

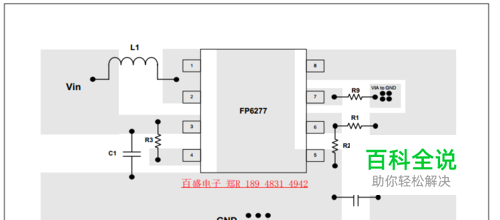

    3V,3.3V.3.7V升压输出5V3A，FP6277超高效率的同步整流升压方案。实际应用足3A。
