AutoCAD：通过陶罐实例讲解螺旋体的制作方法
本例为AutoCAD三维建模系列教程，在本教程中我们来学习制作一个漂亮的陶罐，主要学习如何运用扫掠命令定位路径的三维点位来制作螺旋体，希望能给朋友们带来帮助~~
我们知道在运用扫掠制作一个图形时的关键是路径，当然在扫掠一个螺旋体时的关键也就是螺旋线。
下面介绍一个通用的制作方法。是如何定位路径的三维点位的。这只是一种方法，可以举一反三作出看似难以用ACAD作出的不同图形。

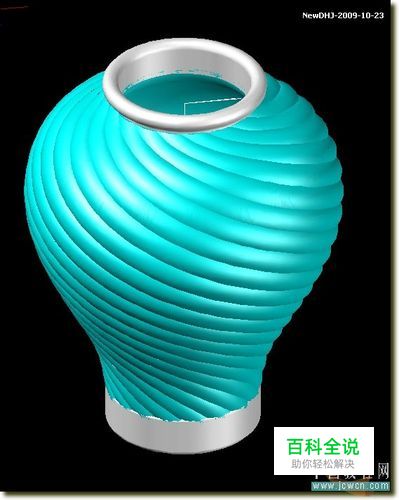

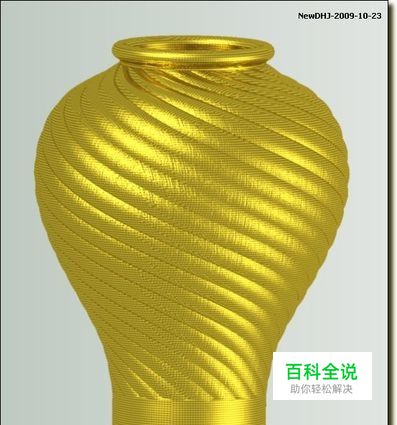

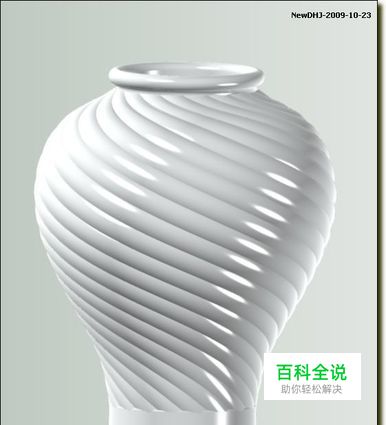

先来看几例效果：
步骤/方法
- 01

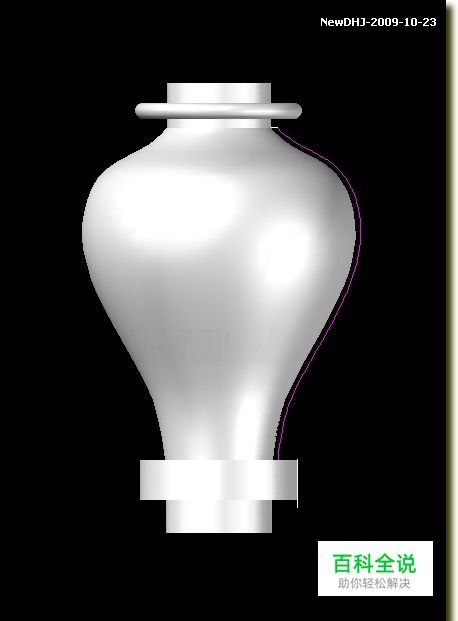

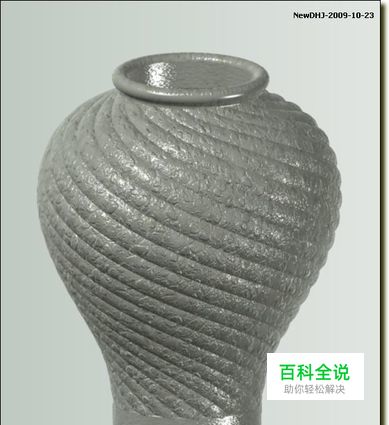

就从这陶罐说起吧
- 02

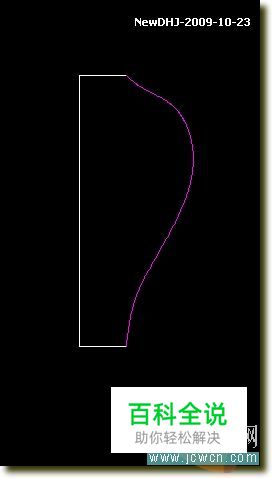

1、画三条直线和一条样条曲线，画出物体的半剖面。
- 03

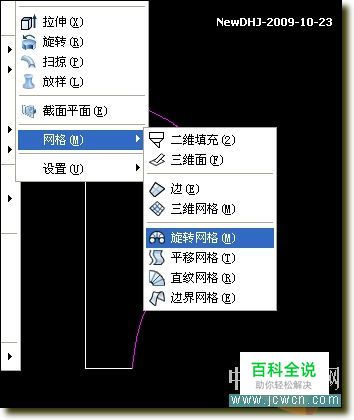

用旋转网格命令 命令: SURFTAB1 输入 SURFTAB1 的新值 <6>: 18 命令: SURFTAB2 输入 SURFTAB2 的新值 <6>: 18
- 04
旋转成三维网格
- 05

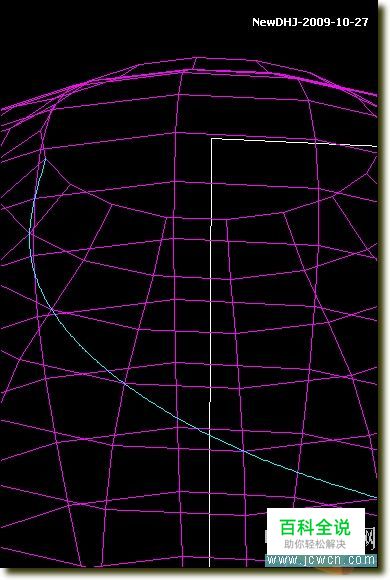

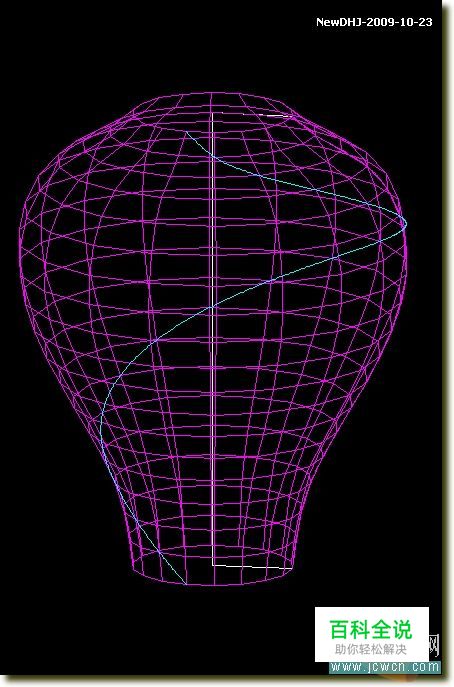

用样条曲线捕捉网格的对角作出螺旋线
- 06
删除三维网格
- 07

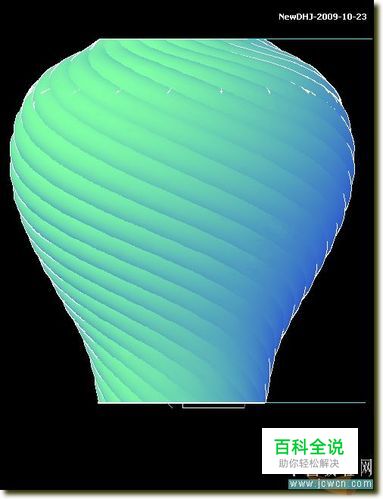

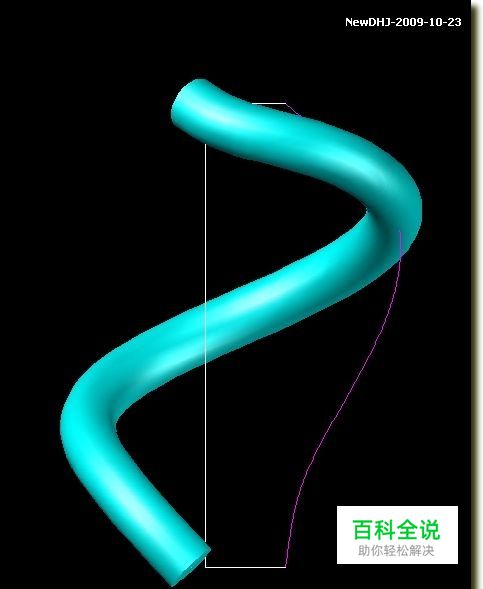

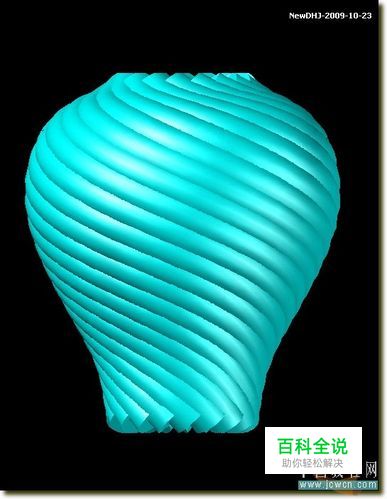

扫掠
- 08
阵列
- 09

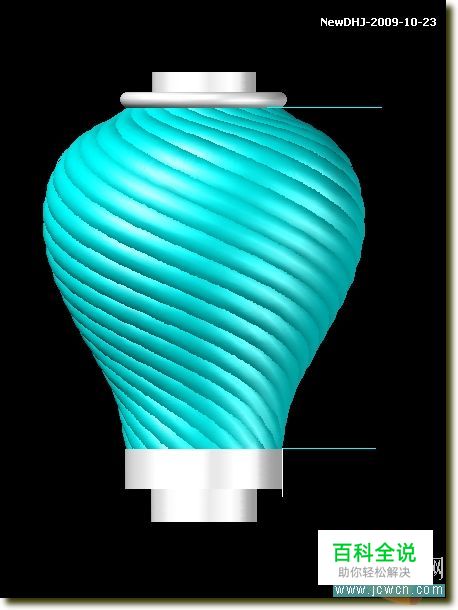

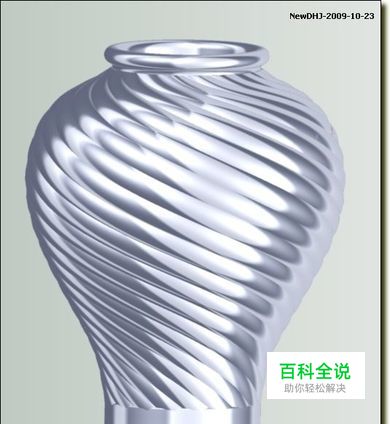

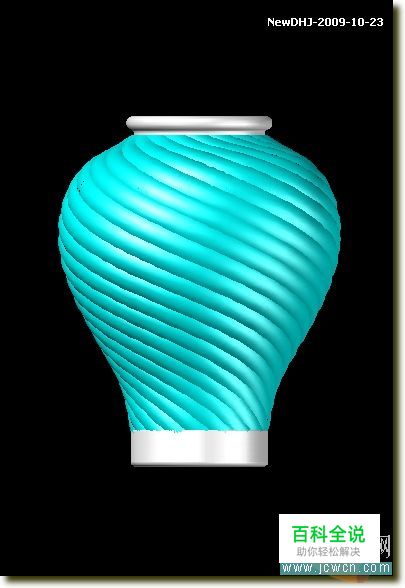

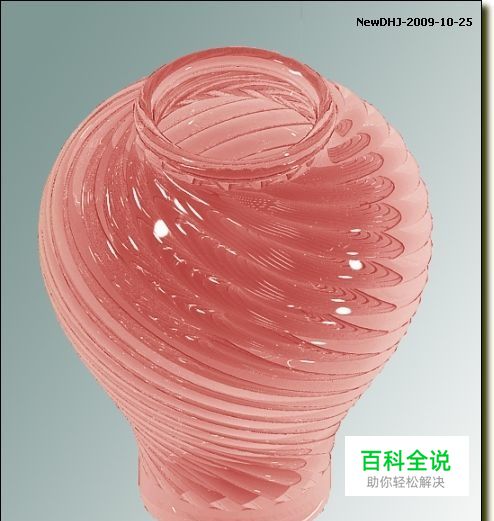

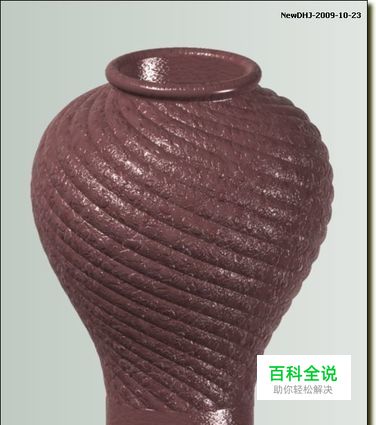

修整（包括做内胆差集、添加其他实体并集等等） 其他效果图
