大 地 图 高程数据
高 程 数 据
本产品提供提供精准等 高 线，精度可达 10 - 30 米，可插值到 2 米精度。最高可满足 1：5 0 0 0 比例尺。提供等
高线、标高提取，可导出矢量格式数据（[Auto Cad] d x f、d w g、s h p、t x t 等）、光栅图像格式（j p g、p n g、 t i f
等）、 海拔网格格式等。
数据 准备 及插件
等 高 线生成
投影设置及数据导出
操作方法
- 01

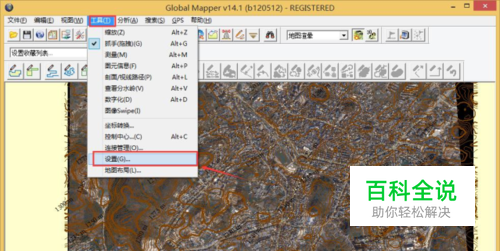

投影设置及数据导出 矢量等高线生成完成后（详细生成过程参加上一章节：矢 量 等 高 线 生成）,我们就能够设置投影和导出等高线 数据。 投影设置 我们生成等高线默认的坐标是 W G S 8 4 地 理坐标系，我们可以通过标题栏->工具->设置->投影来设置我们想 要目标投影系。如下图所示
- 02

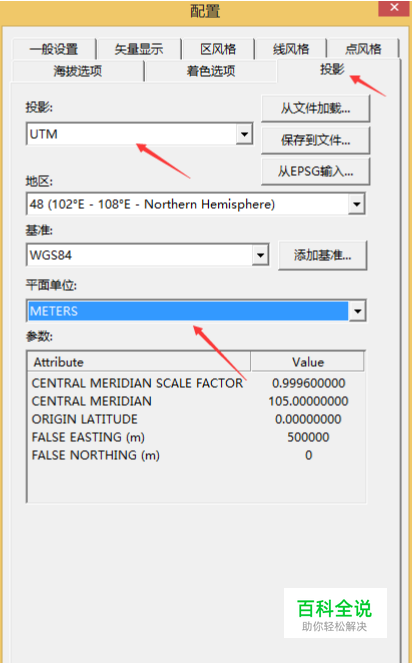

如下图所示为将投影设置成平面 wgs84 坐标系 24
- 03

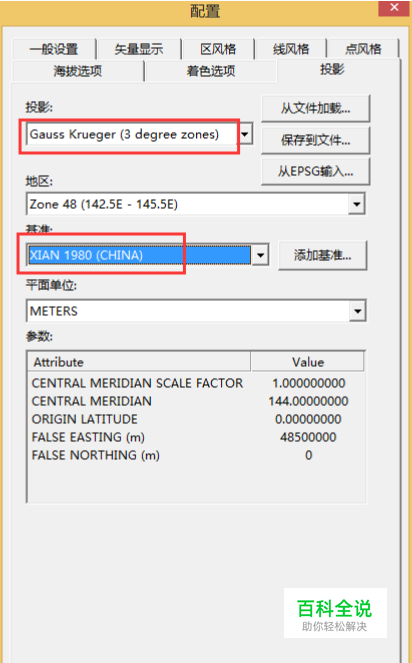

如下图所示将投影设置成 3 度带，X I A N 80 坐标系
- 04

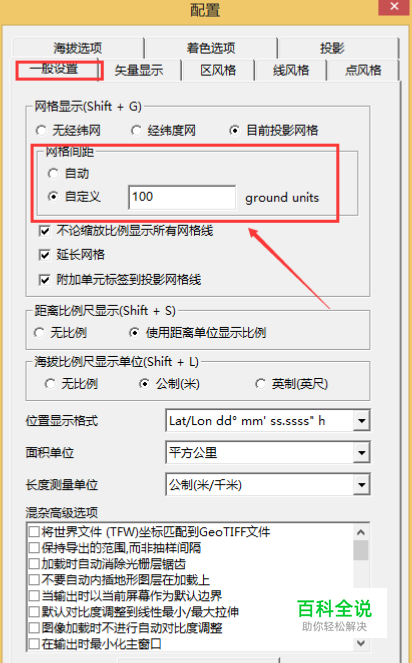

设置经纬度网格 可以指定经纬度网格，可以通过标题栏->工具->设置->一般设置来设置我们想要目标投影系。如下图所示。
- 05

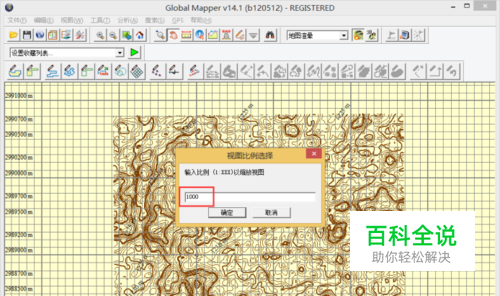

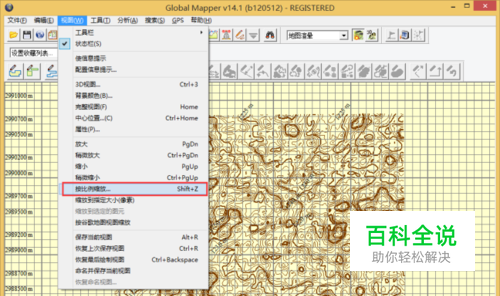

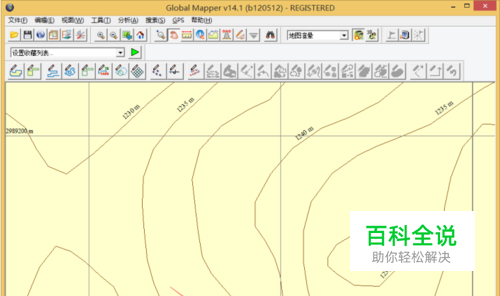

设置显示比例 可以通过标题栏->视图->按比例缩放来设置显示比例。如下图所示。
- 06

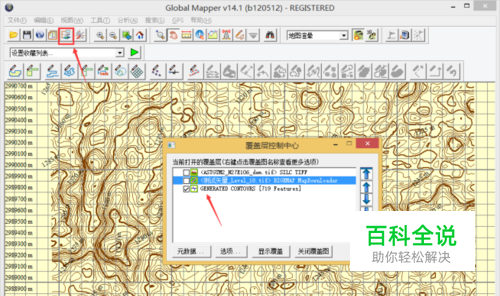

等高线格式导出 生成等高线和设置好投影后，我们可以把矢量的等高线输出成 s h p、d w g、dx f【Au to C ad】格式。如下图所 示。 通过控制中心只保留等高线图层显示，隐藏其他图层。
- 07

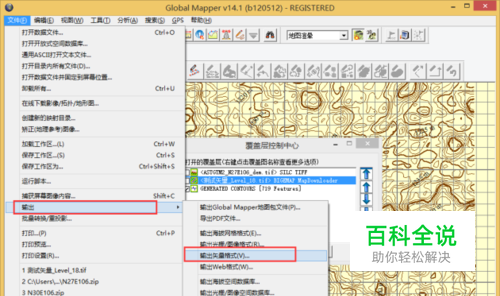

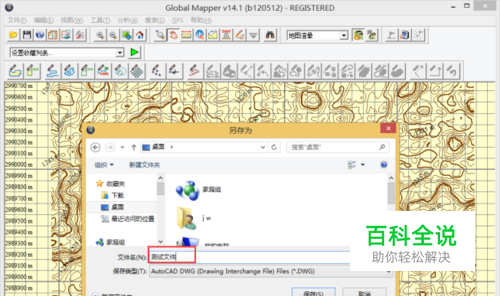

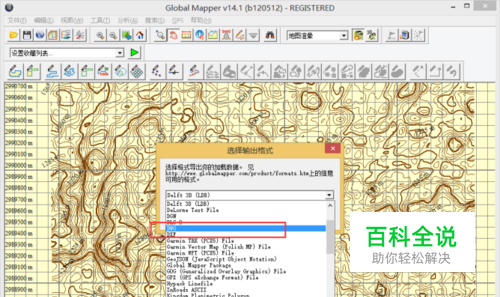

通过菜单栏->文件->输出->输出矢量格式可以选择输出格式和指定输出范围，如下图所示。可以选择生成 s h p、d w g、d x f【 Au to C a d】等格式
- 08

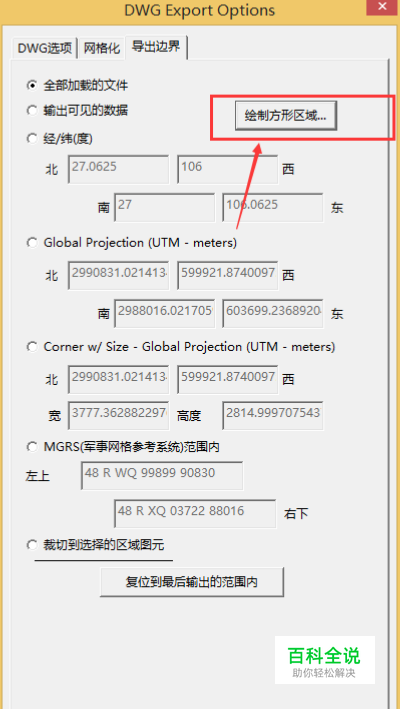

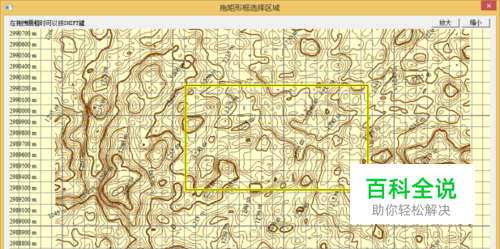

如下图所示为选择需要输出的等 高 线范围。
