如何在CATIA中查看装配体的剖面

2024-03-30 01:43:14

本教会大家如何在CATIA中查看装配体的剖切面。

操作方法

01

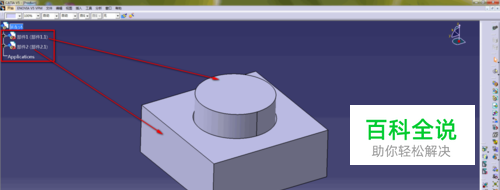

打开CATIA，在菜单栏中以此选择>开始机械设计>装配设计,新建一个装配，生成一个如下图所示的简单装配体；
02

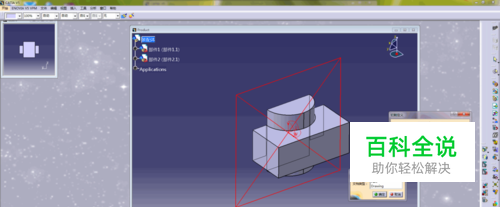

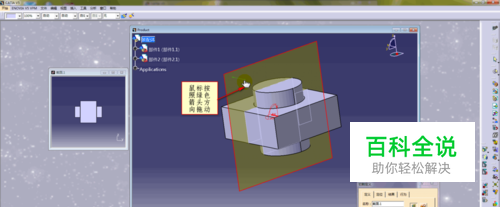

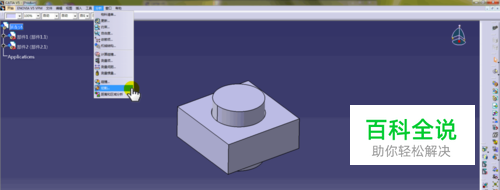

在菜单栏中选择>分析>切割，弹出切割定义对话框，装配体上自动生成一个切片，初始位置为视图中心，鼠标左键拖动切片，剖面会随之发生变化；
03

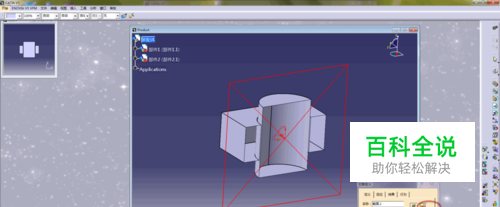

在命令对话框中鼠标单击>剪切包络体，视图发生下图所示变化，同样可以拖动切片查看；
04

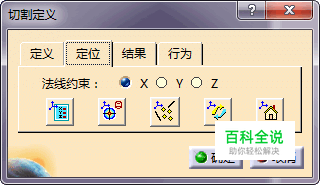

鼠标单击命令对话框中的定位选项，通过xyz法线约束来调整贴片的方向，也可通过底部五个图标对切片位置进行精细化调整，这里不再细讲；
05

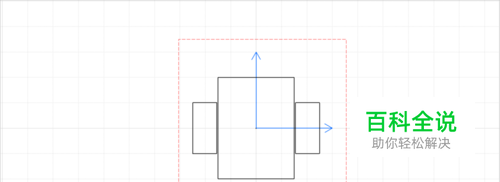

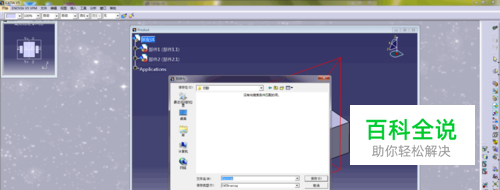

鼠标单击命令对话框中的>结果选项，此选项非常重要，我们可以通过此项来导入我们的截面轮廓图，单击导入为，弹出另存文件对话框，可将截面轮廓导出为想要的格式，这里我们导出为CATDrawing格式，如下图。
