如何使用keil进行软件的程序调试

我们在编写单片机的程序的时候经常会用到keil软件,但有时我们的程序运行不出正确不的结果,这时候就需要我们使用keil自带的调试功能一步一步的运行调试程序检查错误。我们这里使用的是虚拟调试,并没有在真实硬件上进行调试。当然,这在有些程序上是有限制的,不过对于大部分的程序这时最快的方法。

操作方法

  • 01

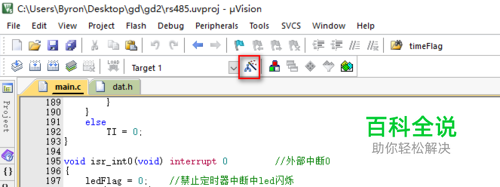

    打开keil软件,这里我们已经默认打开了一个工程文件了 点击我画圈的那个按钮,进入设置

  • 02

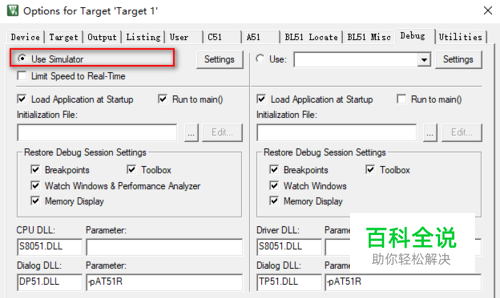

    在Debug那个选项卡里 我们选择use simulator,使用软件进行调试

  • 03

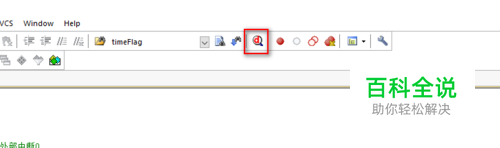

    设置完毕后,我们可以在菜单栏找到这个放大镜的图标 点击这个按钮进行调试操作

  • 04

    可以看到程序已进入正常的调试模式运行 这个时候程序是不会自动的去运行的,需要我们点击下一步的按钮才会一步一步的去执行

  • 05

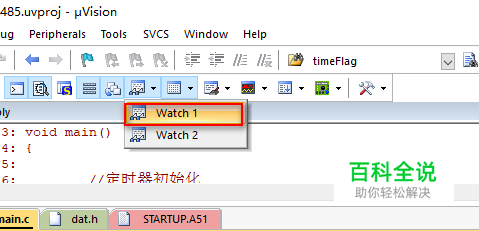

    这时我们点击菜单栏的watch图标 可以选择一个查看窗口,我们这里选择watch1就好了

  • 06

    在这里可以查看任意变量的值 你可以在下面输入你想查看的变量回车就好了 方便我们追踪发现错误

  • 07

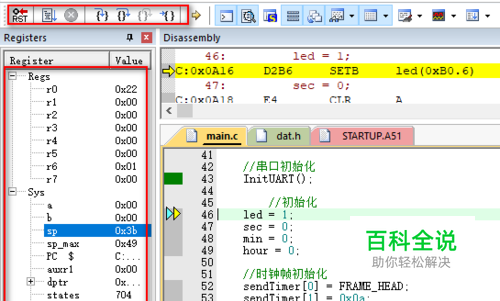

    在软件的最左边是寄存器的变量值,方便我们随时查看寄存器值是否正确 在上面的菜单栏那一行 第一个是复位按钮,按下后程序会进行复位操作 第二个直接运行,就像我们平时一样,程序自动的由上自下的运行,一般我们都会加断点进行调试 加断点直接双击当前行就可以了 第三个X是停止运行 后面的都是单步运行,具体的进入或跳出请看图示
