广联达CAD识别轴网教程提起轴线边线
广联达CAD识别轴网教程广联达CAD识别轴网教程提起轴线边线
操作方法
- 01

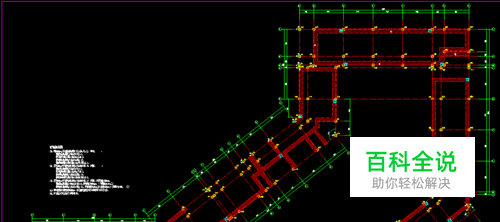

第一步在CAD草图中导入CAD图，CAD图中需包括可以用于识别的轴网；
- 02
第二步：点击导航条的“CAD识别”----“识别轴网”；
- 03
第三步：点击绘图工具栏“提取轴线边线”；
- 04
第四步：可以用“选择相同图层的CAD图元”或着“选择相同颜色的CAD图元”的功能选中需要提取的轴线CAD图元；
- 05
第五步：点击鼠标右键确认选择，则选择的CAD图元自动消失，并存放在“已提取的CAD图层”中。
