CAD技巧：怎样使图形参照对齐

2024-04-10 07:44:11

我们在做CAD图时，经常遇到想把某个实体一条边（房屋等）与某条直线平行或对齐，这种方法不需要延长找到交叉点，也不需要做辅助线就能完成。下面把本人的一些操作技巧给大家分享。

操作方法

01

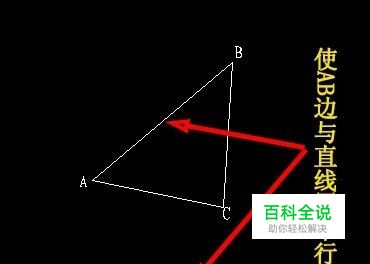

如下图，想把三角形的AB边通过一些操作使其与DE直线平行。下面开始操作演示
02

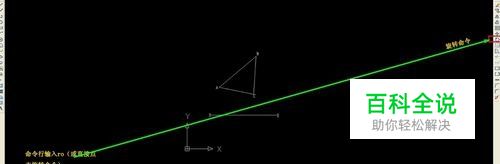

首先输入RO或直接点击旋转命令，然后回车
03

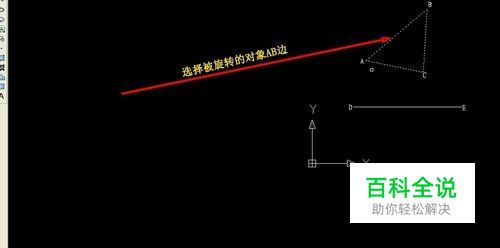

回车后命令行处出现选择对象，然后选择被旋转对象AB边，回车
04

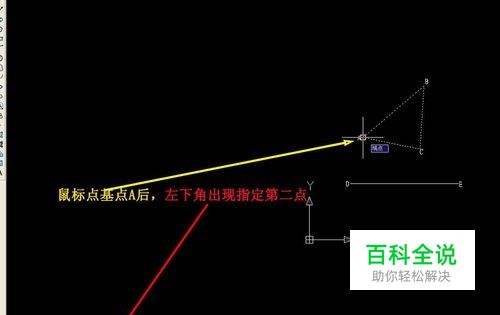

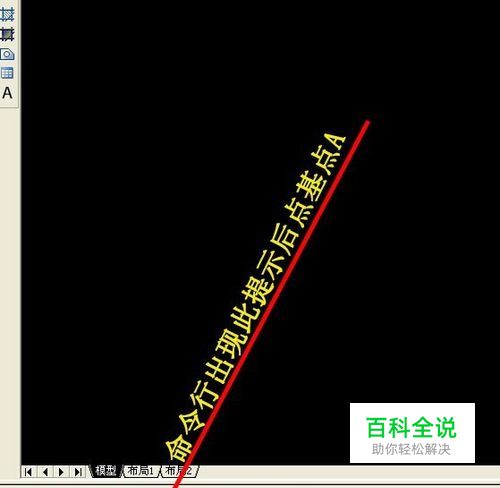

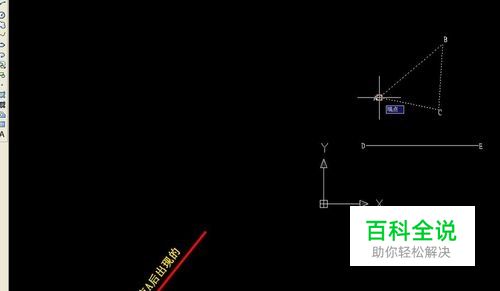

回车后命令行出现指定基点，这时鼠标点A基点。命令行出现参照R
05

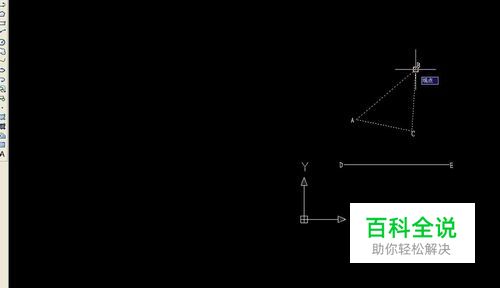

输入R回车，命令行出现指定参照角，再点基点A出现指定第二点
06

点第二点B或AB直线上任意一点。
07

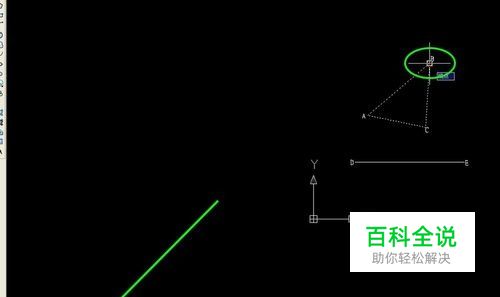

这时命令行出现指定新角度（点P <括号里面是指要旋转的角度>）
08

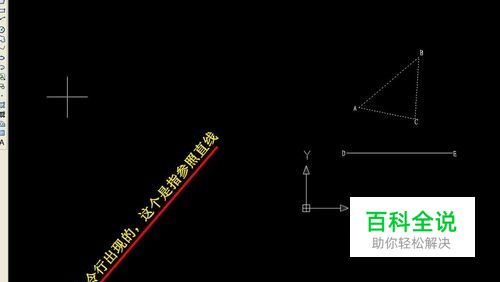

点p后，就开始选参照了，命令行出现指定第一点（这个是指DE直线的一个点）
09

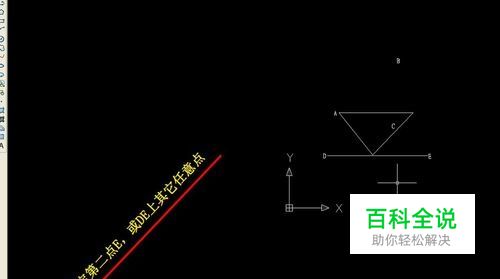

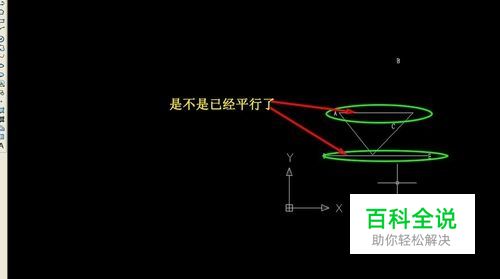

鼠标点D点，选择第二点，再点E点，奇迹出现了，此时AB边已经和DE边平行了
