车载导航中的定位模块怎么选择？【百科全说】

自从节假日高速公路开始免费之后，每到节假日，高速公路上都能看到堵着动不了的车河，这个时候，就可以开始看车展了。
假期是出游的好时机，特别是有车的小伙伴们，纷纷约上志趣相投的好友们，一个车或者多个车一起自驾游，而整个自驾游过程中，用的最多的肯定就是车载导航了吧。毕竟，除了本地导游外，真的就只有导航能带你到正确地点呢。那么，问题来了，车载导航中的GPS定位模块怎么选型呢？

操作方法

01

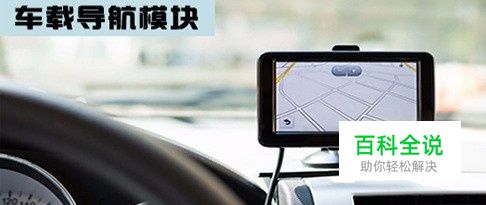

车载导航是利用车载GPS（全球定位系统）配合电子地图来进行的，它能方便且准确地告诉驾驶者去往目的地的最短或者最快路径。构成车载定位导航系统的各个部分：能够导航的电子地图；地图数据的搜索和处；定位模块；地图配比；规定行走路径；路径引导；地图实时显示模块；人机交互接口；无线通信。
02

其中定位模块就是卫星信号接收器，接收、解调卫星的广播C/A码信号。通过运算与每个卫星的伪距离，采用距离交会法求出接收机的得出经度、纬度、高度和时间修正量这四个参数。GPS模块通过串行通信口不断输出NMEA格式的定位信息及辅助信息，供接收者选择应用。
03

GPS导航模块就是集成了RF射频芯片、基带芯片和核心CPU，并加上相关外围电路而组成的一个集成电路。车载导航中的GPS模块选型有下述4个重要因素：卫星信号、信号接收、信号处理和地图数据库。
04

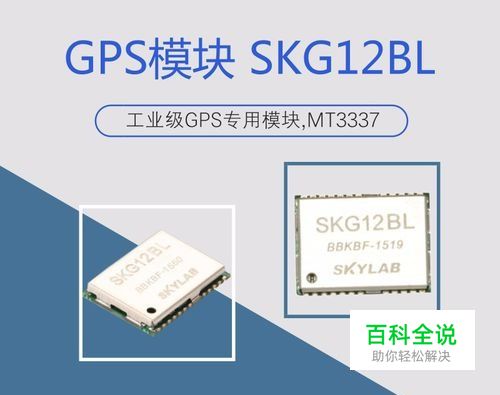

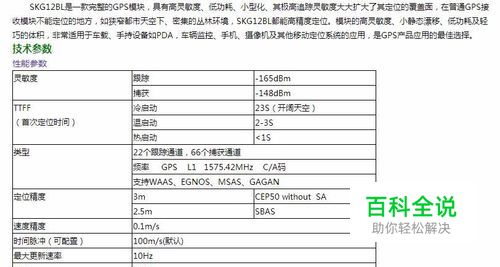

卫星信号－定位精准度：汽车卫星导航系统需要依靠全球定位系统(GPS)来确定汽车的位置。最基本的，GPS需要知道汽车的经度和纬度。在某些特殊情况下，GPS还要知道海拔高度才能准确定位。有了这三组数据，GPS定位的准确性经常就可以达到2～3米，GPS模块系列SKG12BL的定位精度为3米，速度精度为0.1米每秒。
05

信号接收－接收灵敏度： GPS系统的工作原理是解析从同步卫星那里接收到的信号。投影在竖直的平面上，这些信号可以形象地表示为一个个的倒漏斗形。当这些“漏斗”的下半部分有一定的重叠时，GPS的解析程序就能够计算出汽车所在位置的坐标。SKG12BL的接收灵敏度为-165dBm。
06

信号处理： GPS接收到的信号和计速装置所提供的信息，要通过接收器，提供给汽车导航系统，并由软件系统分析处理，重叠在存储的地图之上。SKG12BL的接收机类型包括GPS、WAAS、EGNOS、MSAS等。
07

地图数据库：当GPS提供的坐标信息重叠到电子地图上时，驾车人就可以看出自己目前的位置以及未来的方向了。这最后一个环节叫做成图，也是车载导航系统中最重要的一环。离开了成图，导航系统就等于是没有了方向。
