如何在CAD中加载卫星地图并作街道与建筑绘制

大部分的朋友使用水经注地图下载器下载的地图都是为了工程应用，以下载的地图作为底图进行后续的规划设计，之前已经介绍过了下载的地图在ArcGIS内的应用，这里讲解一下下载的地图在CAD内的应用。

操作方法

  • 01

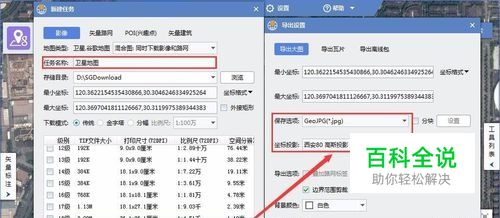

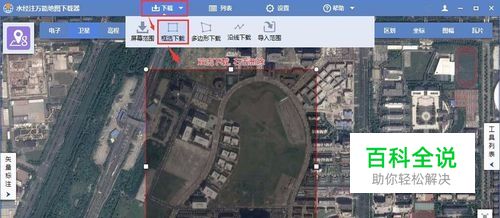

    第一步：下载卫星地图 打开水经注地图下载器，切换地图到谷歌地图，点击“下载”→“框选下载”，将需要下载的地方框选上（图1）。 双击，在弹出的“新建任务”对话框内设置好任务名称和勾选上级别，点击“导出设置”，在弹出的“导出设置”对话框内，保存选项选择“GeoJPG”，坐标系选择“西安80 高斯投影”（图2）。由于涉及到工程设计和规划，所使用的单位都是米，为了保证后续测量距离和面积都与实际相同，这里转换坐标为80，实际转换为54或者2000也都是可以的。

  • 02

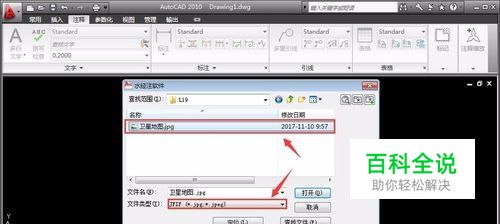

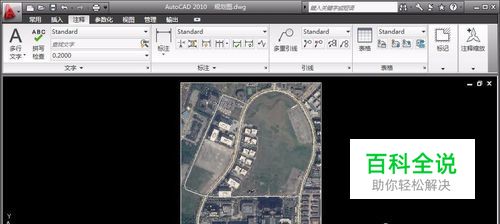

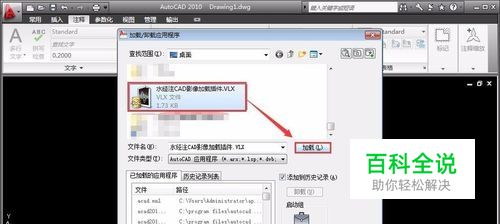

    第二步：加载地图 打开CAD，使用“appload”命令将“水经注CAD影像加载插件.VLX”插件加载进来（图3），加载成果后，输入命令“aimg”找到刚才导出的jpg图片，将其加载进来（图4）。

  • 03

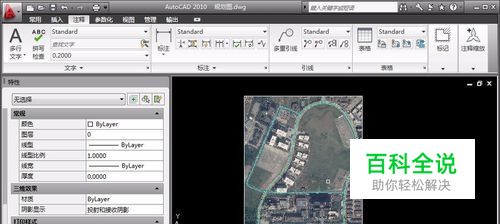

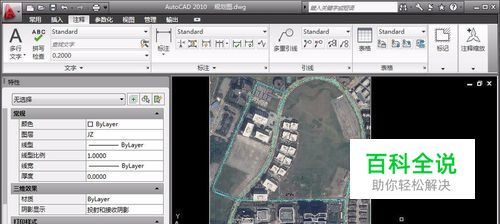

    第四步：绘制街道 在CAD内输入“pl”命令，利用多段线在地图上绘制街道（图5），绘制完成之后选中，在特性表内调整一下颜色和线宽，可以得到效果（图6）。

  • 04

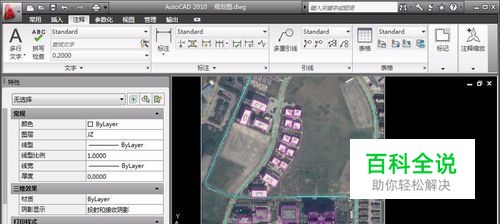

    第五步：绘制建筑 同样也是输入“pl”命令，根据图上所示的建筑绘制建筑的轮廓（图7），一定要注意绘制完成后用“c”命令闭合，绘制完成后也是在特性里面调整颜色和线宽（图8）。
