UG制图生成工程图如何快速标注尺寸

下面下ug生成工程图后如何快速标准线性尺寸。

操作方法

  • 01

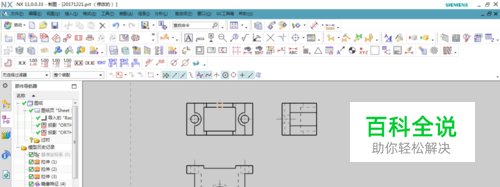

    打开ug软件生成工程图。

  • 02

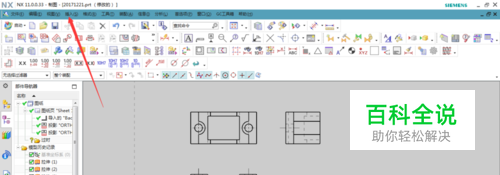

    点击菜单栏中插入命令。

  • 03

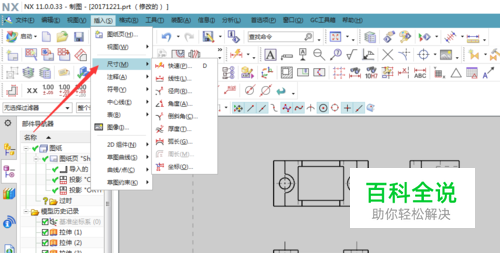

    选择尺寸选项。

  • 04

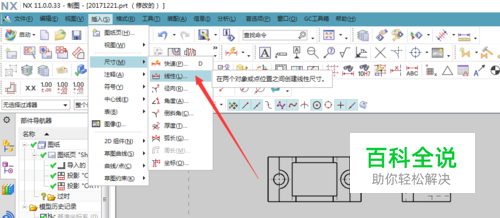

    选择线性标注。

  • 05

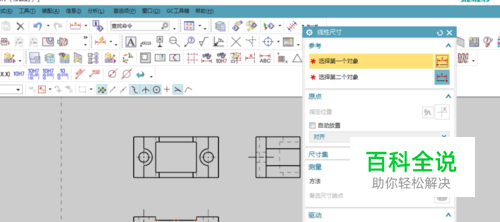

    选择需要标准尺寸的对象。

  • 06

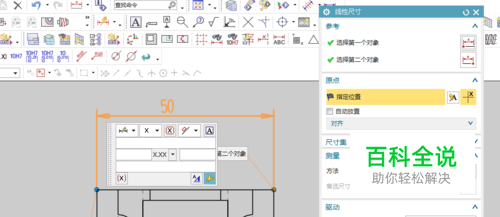

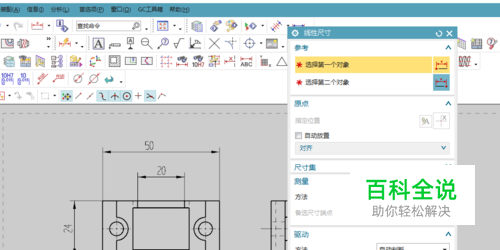

    连续标注尺寸，标注完成后点击关闭即可。
