用CAD如何画各种形状的云线
在CAD画云线的时候，很多人不知道鼠标应该放哪里，线应该怎么修改，弧长不一样这下难题，而为什么别人能画那么好，这里就让我告诉大家如何利用CAD画好云线和修订云线。
操作方法
- 01

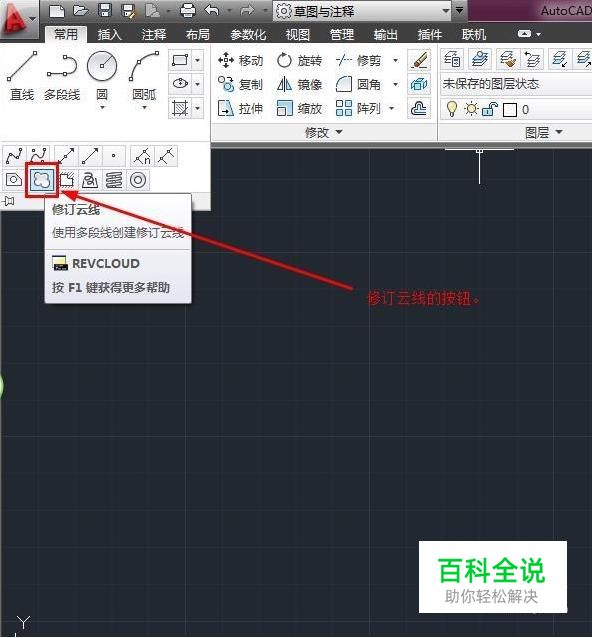

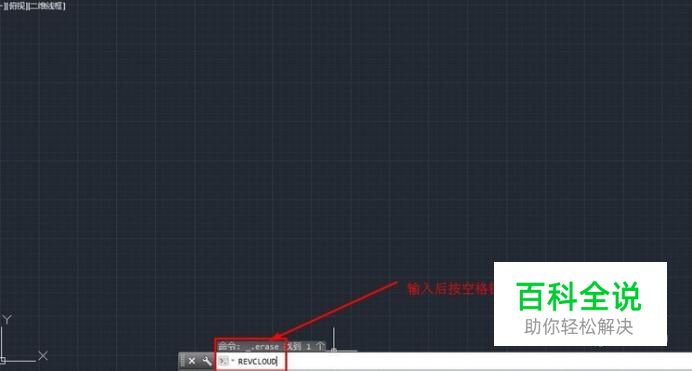

绘制云线，我们可一直直接修改云线命令，也可以通过绘图进行设置。点击【绘图】-【修订云线】进行操作，另一种输入快捷键revcloud回车执行命令。
- 02

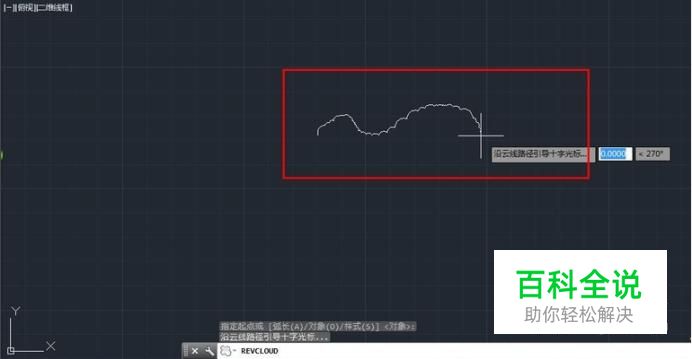

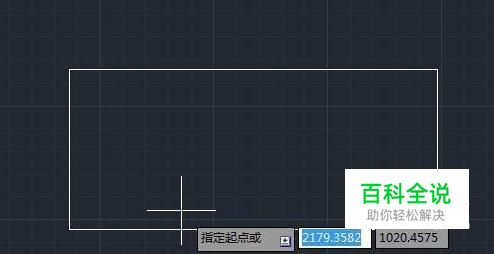

在执行命令之后，只需要用鼠标在绘图区域点击一点然后拖动鼠标回到这点，就完成了云线的绘制。
- 03

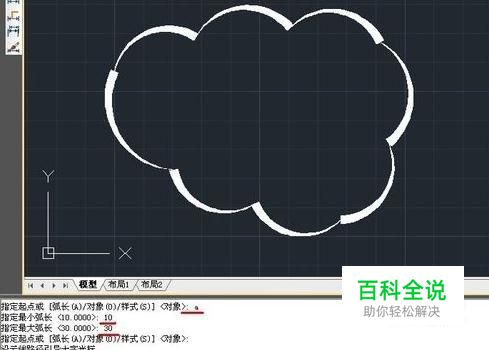

另外，可以在输入栏看到：指定起点 [弧长(A)/对象(O)/样式(S)] <对象>: 这时候我们需要点击命令输入A回车，输入最下弧长回车，输入最大弧长回车。但需要注意的是最大弧长应该在最下弧长的三倍内。这时候，只要按照上面的方式绘制云线即可。
- 04

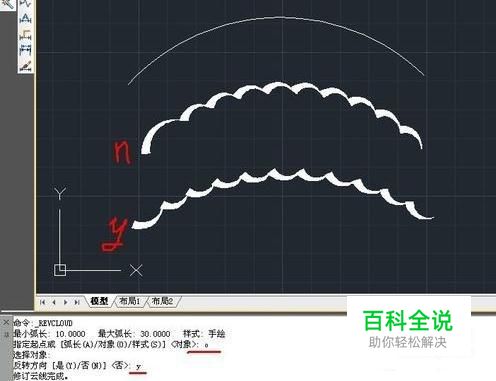

云线对象，我们可以点击云线命令之后，输入O回车，再点击图中的弧线，这时候就可以看到弧线变成了云线，这时候我们输入Y回车就获得了反向云线。
- 05

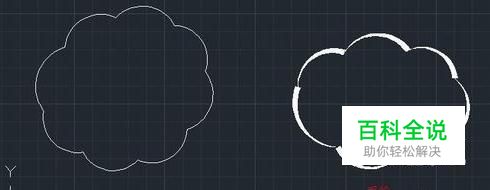

云线样式：在点击云线命令后，输入S，再输入N回车，就可以画出普通单线的云线，输入C回车，这时候就是手绘形状。
