CAD计算单独线段长度和多个线段的总长度的方法

在使用CAD绘制图形时，我们常常需要计算线段的长度，在计算线段的长度时可分为单独的线段和多个线段之分，下面我们就分别来看看是如何操作的吧。

操作方法一、单独线段的长度计算

  • 01

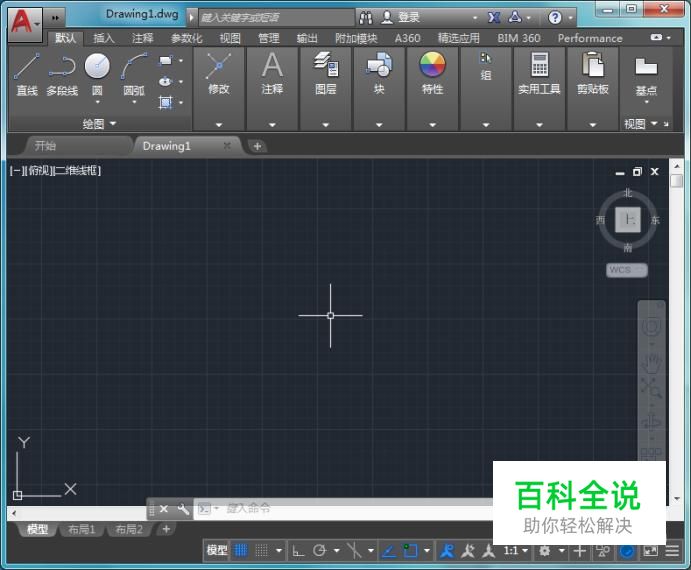

    我们在桌面上找到CAD的快捷图标，双击这个快捷图标打开CAD这款软件，进入其操作界面，如图所示：

  • 02

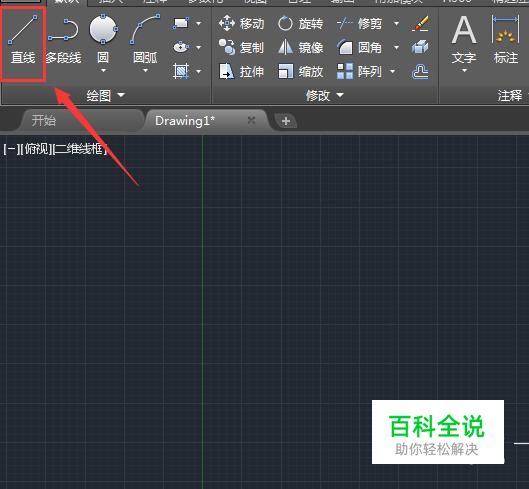

    再打开的界面内找到工具箱内的直线命令，如图所示：

  • 03

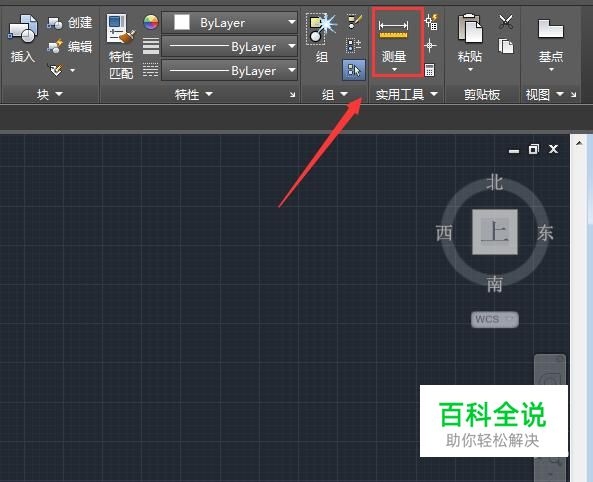

    使用直线命令在绘图区里绘制一条线段，然后在实用工具里找到测量选项，如图所示：

  • 04

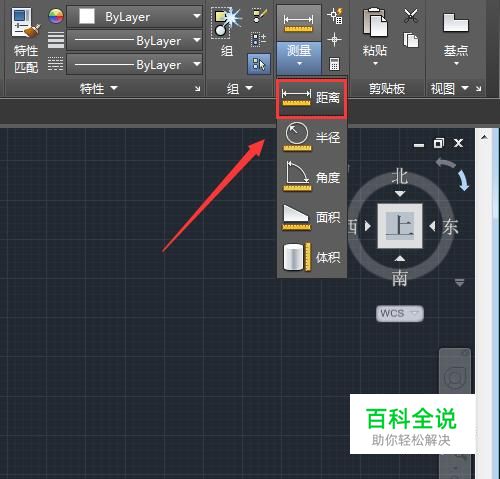

    点击测量选项在其下拉菜单里找到距离选项，如图所示：

  • 05

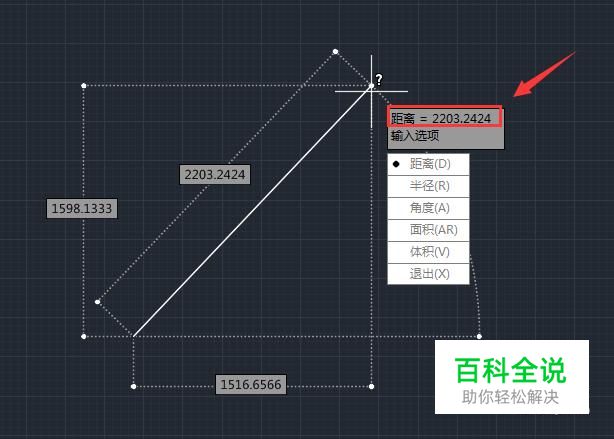

    点击距离选项我们选择线段的两个端点，然后按下回车键，我们就得到了这条线段的长度了，如图所示：

操作方法、多个线段长度的计算

  • 01

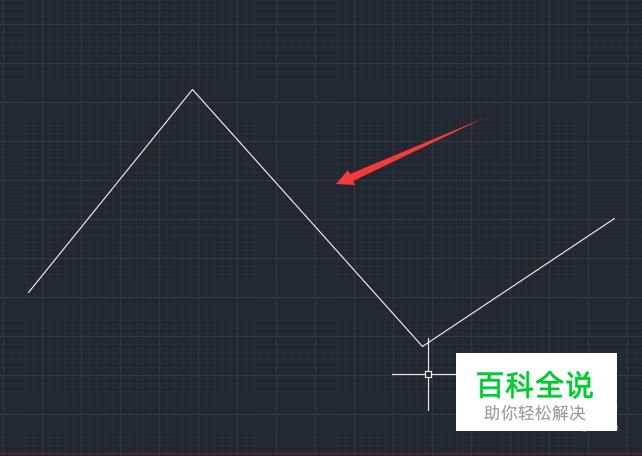

    再在工具箱内找到直线工具，在绘图区里绘制多条线段，如图所示：

  • 02

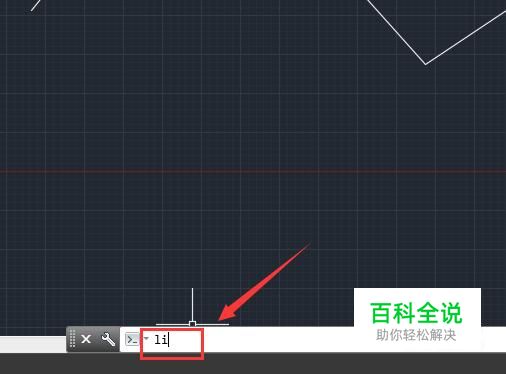

    绘制好线段之后在命令输入行内输入“li”命令，如图所示：

  • 03

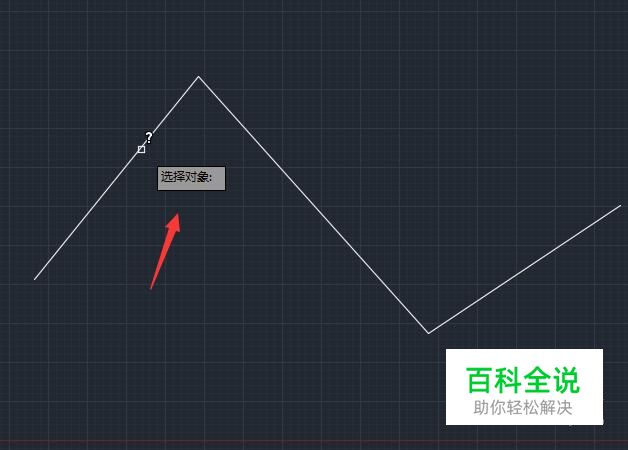

    在命令行内输入“li”命令之后我们依次选择刚刚绘制的多条线段，如图所示：

  • 04

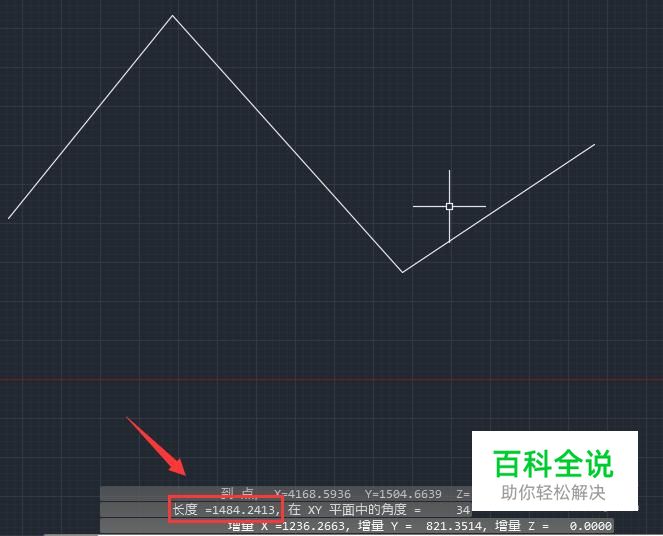

    选择线段之后按下回车键，可以看到在下面的提示信息里就出现我们计算的长度，如图所示：
