ArcGIS中如何用拓扑检查错误

2024-04-01 22:03:46

拓扑关系对数据处理和空间分析具有重要意义，拓扑分析经常用于地块查询等方面，接下来我们就来学习一下如何用拓扑检查图层的错误。

操作方法

01

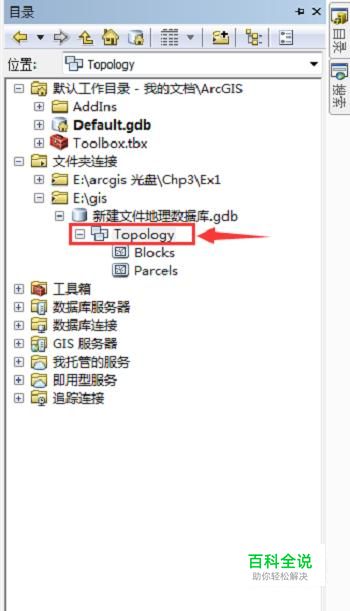

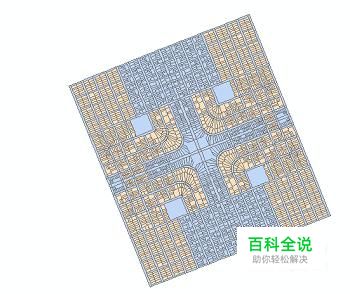

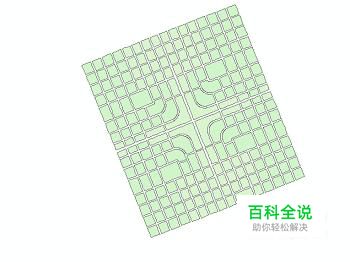

第一张图和第二张图分别是区域总体规划图（Blocks.shp）和区域详细规划图（Parcels.shp），今天我们就以这两张图为例，示范如何进行拓扑检验。首先进入Catalog目录中，找到存放这两个文件的数据集。
02

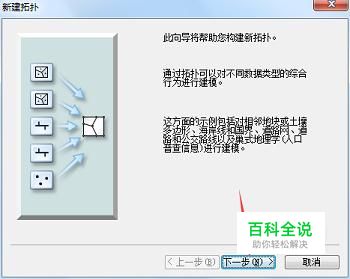

然后点击右键，在新建的选项里面找到拓扑这个功能选项，点击进入，出现如下页面后，点击下一步。
03

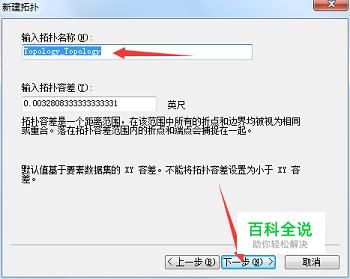

在新建拓扑第一排为拓扑名称的输入，可以对拓扑的名称进行修改，容差不般修改，最后点击页面下方的下一步。
04

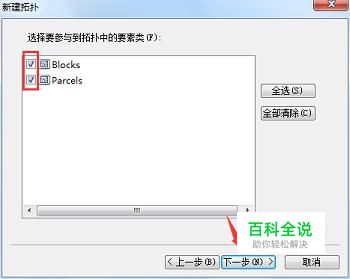

选择要素类的时候，至少选择两项，才能进行拓扑检验，选择好后，再点击下一步。
05

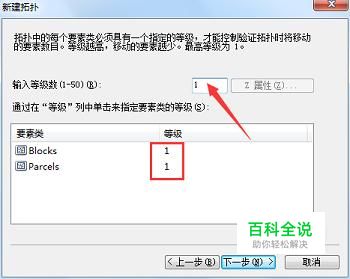

在等级输入的时候，一定要和要素类的等级一样，如下图就输入1，然后点击下一步。
06

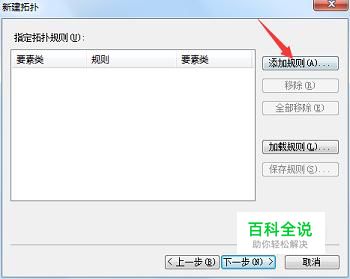

然后进行规则的制定，点击添加规则。
07

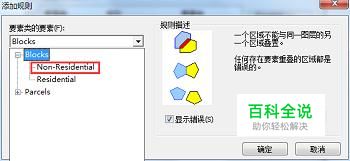

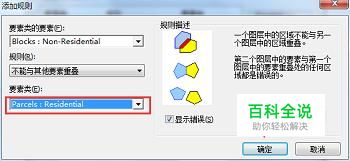

进入到添加规则的页面，在第一项要素类的要素中选择Blocks图层中的Non-Residential，规则选择不能与其他要素重叠，第三项的要素选择Parcels图层中的Residential。这个规则的意思是总体规划中的居住区不能与详细规划中的非居住区重叠。
08

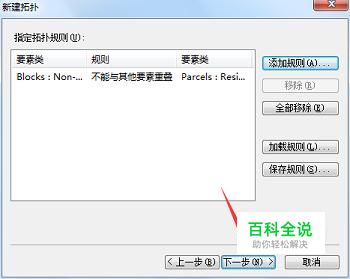

规则制定好后，再进行检查，确定无误后点击下方的下一步。
09

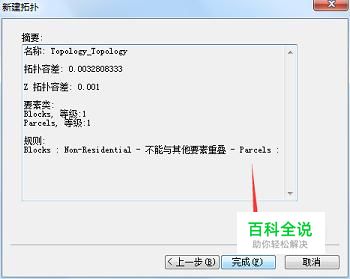

新页面中将会出现自己对拓扑的所有设置，检查无误后点击完成。
10

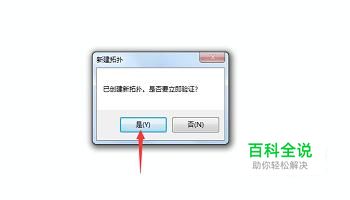

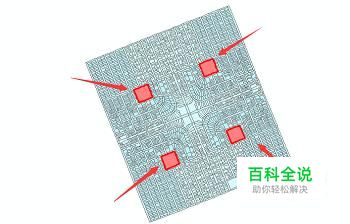

拓扑建立后会出现如下对话框，提示已创建拓扑，是否进行验证，点击是。验证完成后会出现图二所示的图片，红色标记的地方就是拓扑检验出错误的地方。
