Proteus8.4的Arduino仿真
Arduino 是现在比较流行的一款开源硬件，相信也有不少人都玩儿过Arduino控制器，这里分享的是不需要硬件就可以学习Arduino的方法，就是使用Proteus8.4进行仿真
操作方法
- 01
打开Proteus8.4软件并新建 Arduino 工程，首先单击图中任意一处位置新建一个Proteus仿真project
- 02

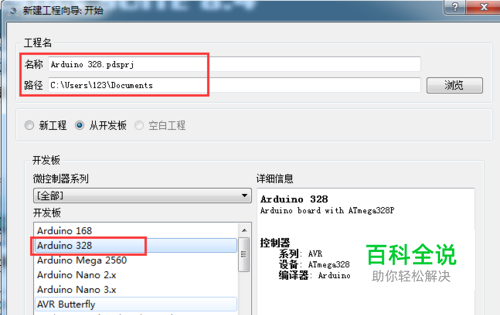

如图所示进行设置，正确设置后点击完成，这里选择Arduino 328就是Arduino UNO，注意这里的工程名称和保存路径都是修改的，此例为默认的路径和名称
- 03

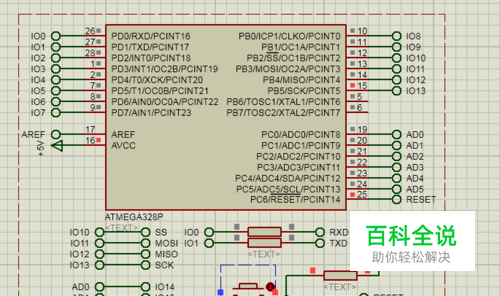

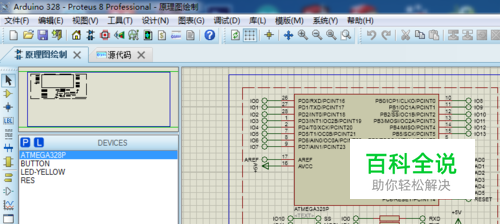

如图所示，软件已经给出了Arduino的最小系统，并且芯片也不需要做任何配置
- 04

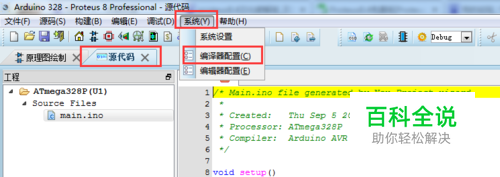

在电路工程建立好之后，需要配置编译器，点击“源代码”、“系统”、“编译器配置”
- 05

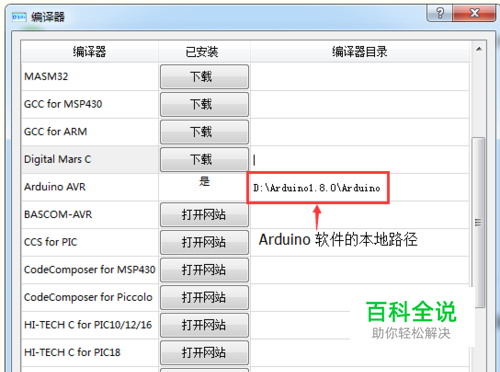

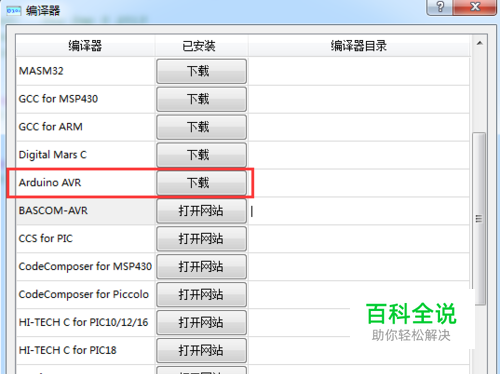

关联编译器的有两种方式 方式一：使用Proteus进行下载；方式二：自行下载Arduino最新版的IDE软件，将路径关联到Proteus软件；配置后点击确定即可 推荐使用第二种方法
- 06

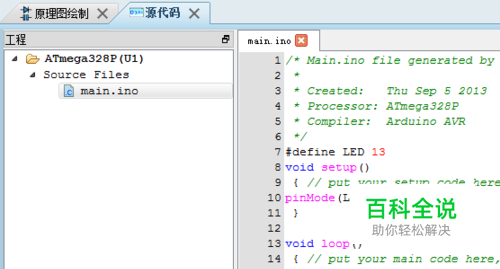

在源代码区域输入blink例程，并保存 例子程序： /* Main.ino file generated by New Project wizard * * Created: Thu Sep 5 2013 * Processor: ATmega328P * Compiler: Arduino AVR */ #define LED 13 void setup() { // put your setup code here, to run once: pinMode(LED,OUTPUT); } void loop() { // put your main code here, to run repeatedly: digitalWrite(LED,HIGH); delay(500); digitalWrite(LED,LOW); delay(500); }
- 07

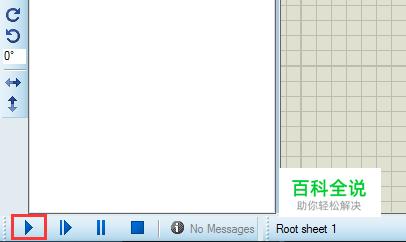

点击原理图绘制区左下角的仿真运行按钮
- 08

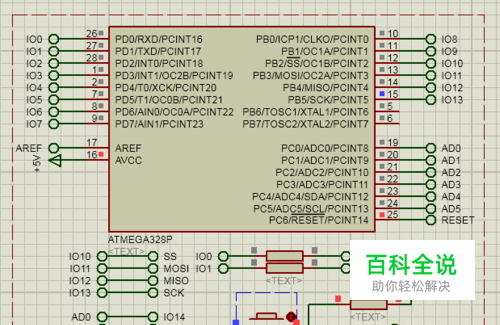

运行仿真后，最小系统中的13引脚LED开始0.5秒间隔的闪烁，13引脚高电平时，LED点亮；13引脚低电平时，LED熄灭。
