很多企业在产品设计过程中需要上下游协同设计，设计师在绘图过程中应该注意对历史数据的记录和利用。今天，小编给大家推荐“关联导入”功能，它能够记录导入的第三方数据的原始状态，并在第三方数据更新时识别哪些是变化的对象，从而更新变化对象，且对之前导入后所作的编辑保持不变。下面，我们以中望3D为例，来学习怎样运用这个功能来实现数据的关联，帮助大家更快速便捷地进行产品设计。

操作方法

01

第一步：导入某软件绘制的模型文件，点击“文件”-“输入”，如图1所示。
02

第二步：选择需要导入的文件，点击“打开”，在出现的对话框里，勾选“关联导入”，点击“确定”，将第三方文件导入到中望3D中，如图2所示。
03

第三步：导入文件后保存为Z3格式的模型，如图3所示。
04

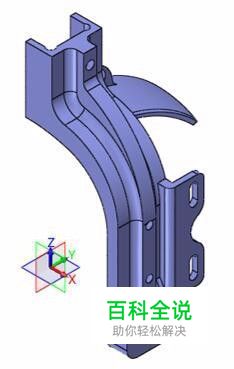

第四步：用某软件对原模型文件进行编辑修改，修改后的模型文件如图4所示。
05

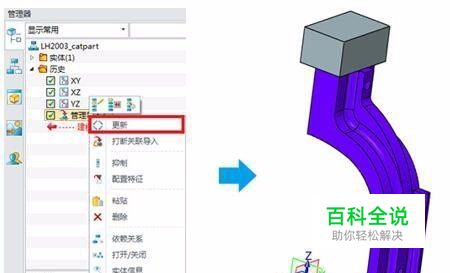

第五步：打开第一次导入时保存的Z3文件，在管理器中点击右键，选择“更新”，可看到更新结果，如图5所示。
06

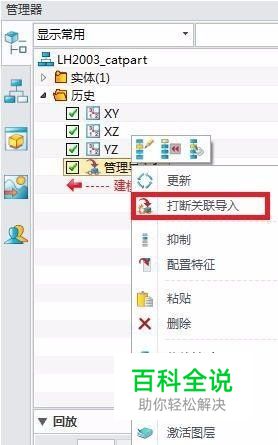

第六步：如果在后期工作中，需要断开数据导入的关联性，可以采用“打断关联导入”，从而取消关联关系，独立进行后期的设计工作，如图6所示。
07

产品研发设计过程中，为实现产品的联动变化，工程师有时需要准确体现各尺寸参数之间的关系、进行变量化设计。此时，工程师就会用方程式来做相关操作。而方程式的编辑可以手动一条一条地码字输入，只不过会耗费较多的时间。另一种较为简便的方法是，直接使用已有的EXCEL数据。
08

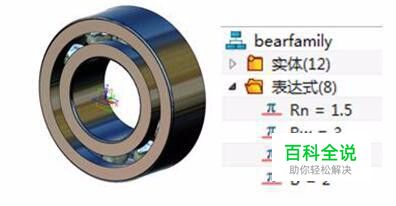

包括中望3D在内的许多三维CAD软件的方程式都能对EXCEL很好地支持。下面以轴承为例，先观察期变量情况，然后学习和掌握对方程式的编辑，以及导入导出EXCEL表格数据等操作技巧。
09

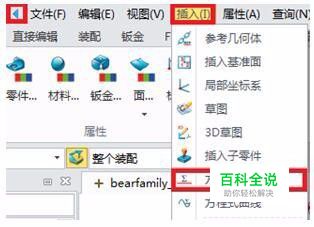

在中望3D操作环境中，点击左上方的蓝色小三角按钮，在展开菜单中点击“插入”，选择“方程式管理器”。
10

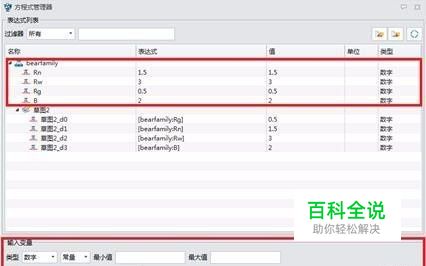

打开管理器对话框，即可进行方程式的编辑。图3第一个红色框所示是已编辑的变量，亦可通过下方对话框输入新的方程式。
11

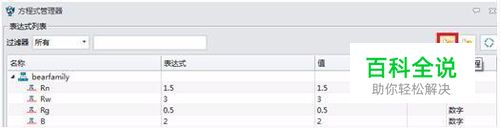

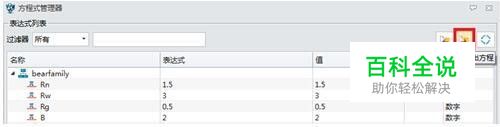

点击右上方的“输出方程”按钮，将已有的方程式输出为EXCEL；输出后的EXCEL文档如图5所示。
12

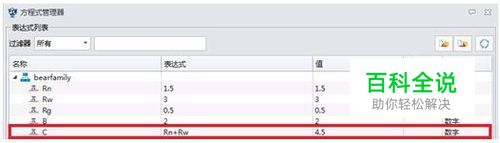

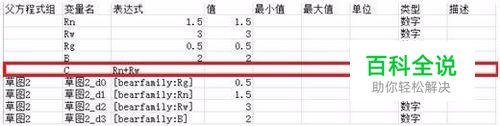

接着，插入一个变量“C”，其表达式为“Rn+Rw”，如下图6所示。
13

然后点击方程式管理器右上方的“输入方程”按钮，将编辑后的EXCEL方程式输入进去。如输入时有同名变化，系统会自动提示，操作时根据实际情况选择“新建”或是“重写”。这里我们选择“重写”的方式。
14

输入后点击“应用”，即可完成EXCEL方程式输入，结果如图8所示。
15

方程式管理器功能在三维CAD设计制图中的使用较为常见。工程师应当学会方程式的编辑技巧，包括逐条编辑和EXCEL导入两种方式，以获得更高的工作效率。
