蒲公英路由器组建虚拟局域网,家庭办公互联互访

为什么要做这个测试,局域网互联互访可以让异地的设备成员完成真正意义资源共享,穿透网关实现无障碍沟通。本次利用闲置的安卓手机架设PHP服务器及FTP服务器,通过蒲公英通过组网,实现局域网地址+端口访问,访问成功即目标达成。
下面测试开始

操作方法

  • 01

    下单等3-4天后,快递哥哥来敲门,两小白

  • 02

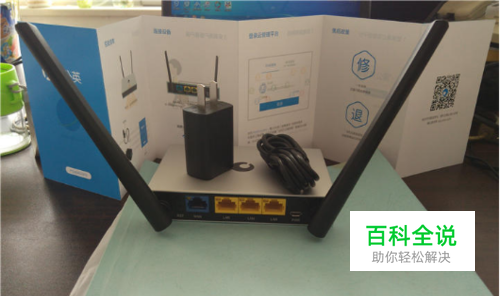

    1.2 开箱一览(四件套)

  • 03

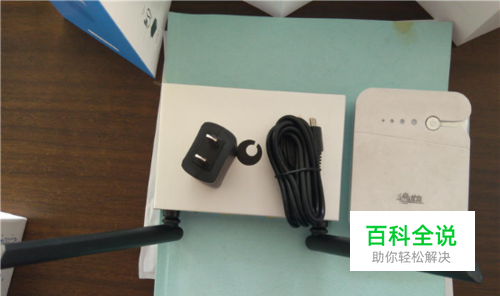

    1.3 三围-也就充电宝那么大吧

  • 04

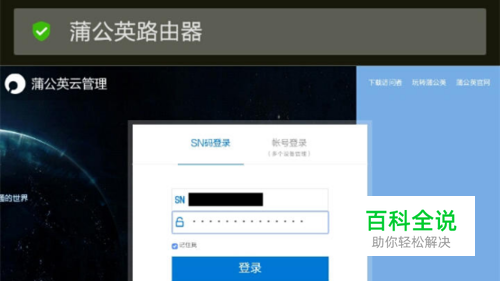

    2.1 路由器介绍蒲公英路由器登录方式:1.通管理地址:oraybox.com进入路由器,初始的时候进去后,选择路由器的上网方式,自动重启就行。2.通过局域网地址:10.168.1.1进入路由器。3.通过花生壳官方帐号登录蒲公英管理。蒲公英可以通过SN登录,默认密码是:admin,无线连接密码默认是空,这些都注意登录以后进行修改。

  • 05

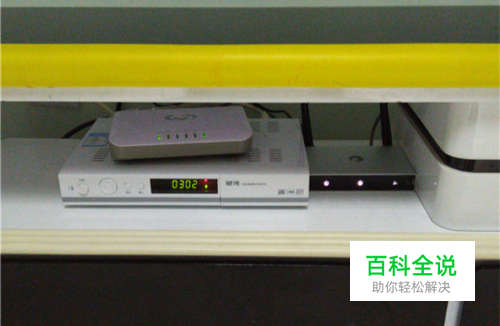

    2.2 家庭蒲公英接线:由于家里网络是广电系统,所以线是从机顶盒引出来的同轴电缆,经过转换器(机顶盒上面那个大白就是转换器或者叫广电猫)变成网口,转换器网线出来连接蒲公英路由器的WAN口。

  • 06

    2.3 家庭路由器命名:6-1-202(10.168.1.1)。

  • 07

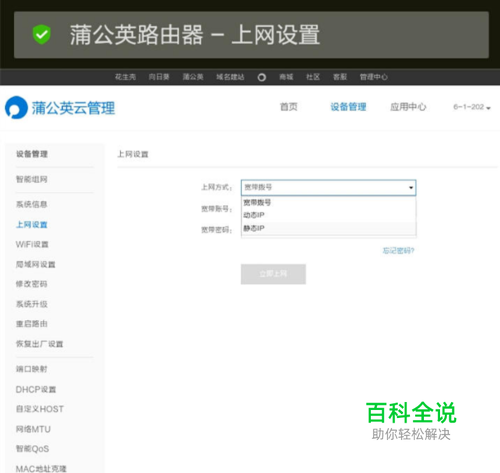

    2.4 上网方式选择拨号上网

  • 08

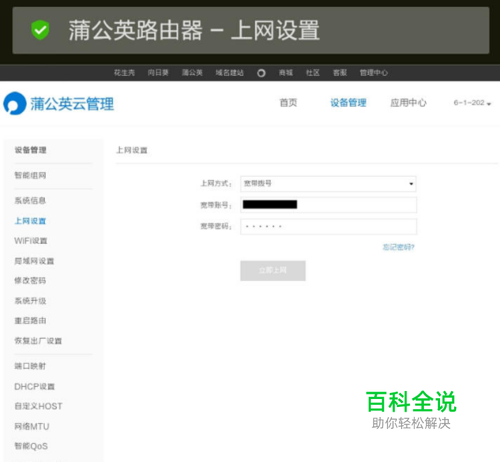

    2.5 家庭选择拨号上网,填入广电分配帐号、密码,自动重启上网。

  • 09

    2.6 WIFI设置,填入wifi密码(默认没有密码哦),注意密码下面一项:信号强度,当然穿墙了。

  • 10

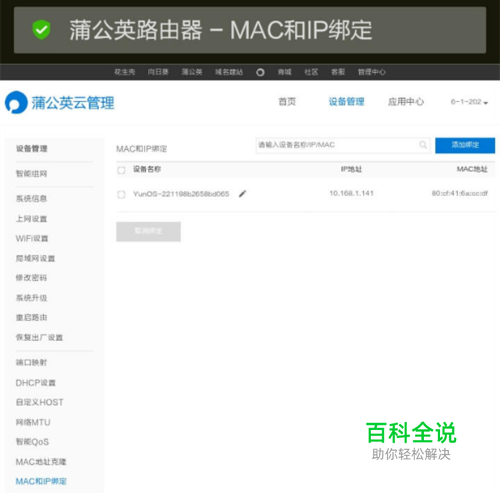

    2.7 闲置安卓手机充当服务器,绑定IP地址:10.168.1.141

  • 11

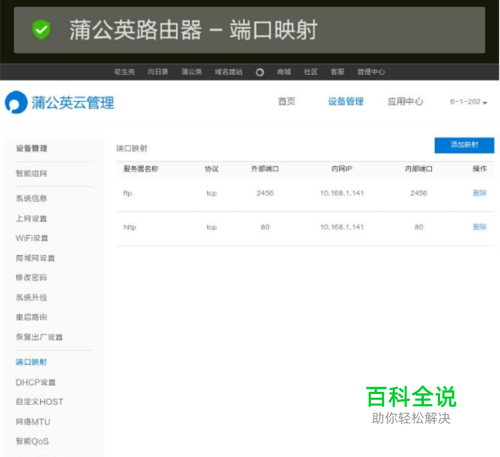

    2.8 手机端口映射,用到两个端口:PHP服务器:80,FTP服务器:2456

  • 12

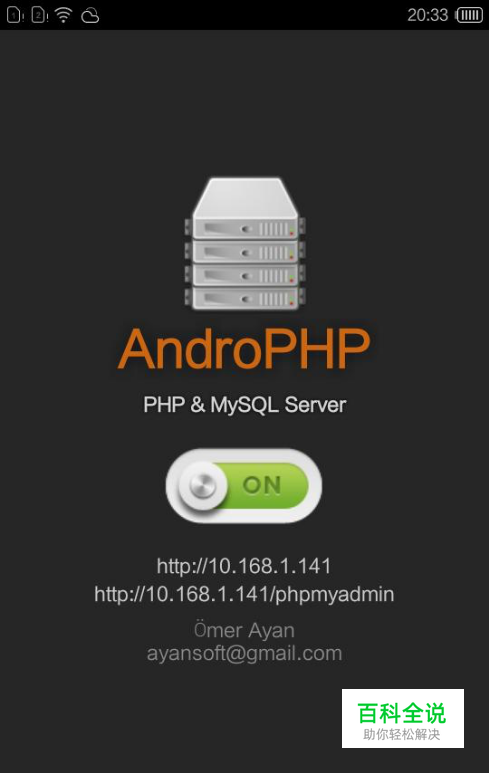

    2.9 手机配置PHP+MYSQL服务器(10.168.1.141:80)

  • 13

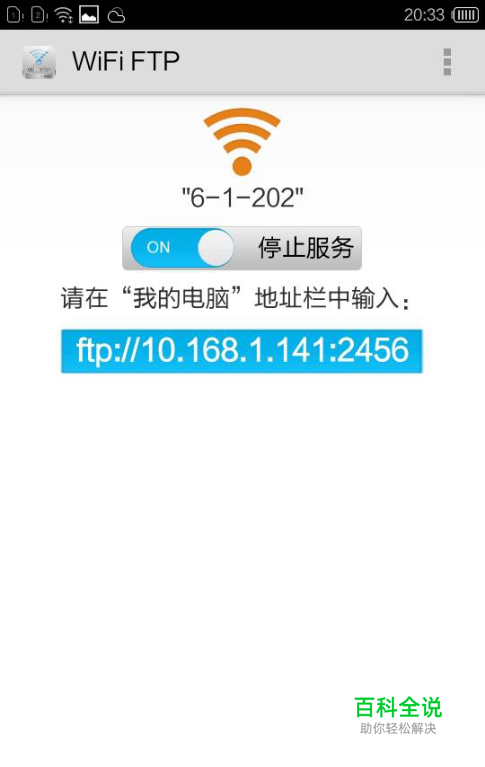

    2.10 手机配置FTP服务器(10.168.1.141:2456)

  • 14

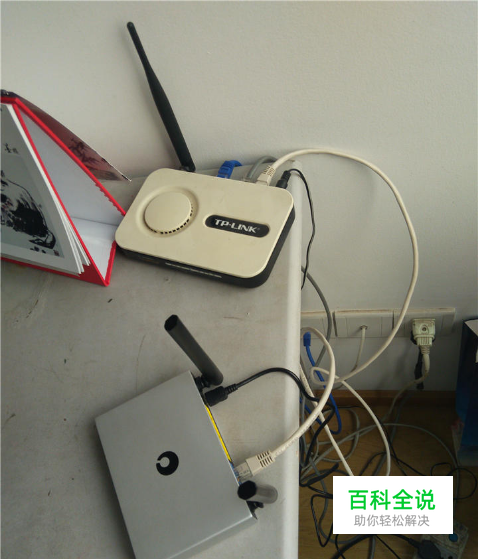

    2.11 办公室接线:网关路由斐讯FWR-701(192.169.0.1),二级路由TP-link 3400G+(自动获得IP地址),蒲公英路由器是三级路由,蒲公英WAN口连接上级TP-linkLAN口,命名:11-38-06(自动获得IP地址:192.168.0.5)连接上广域网。

  • 15

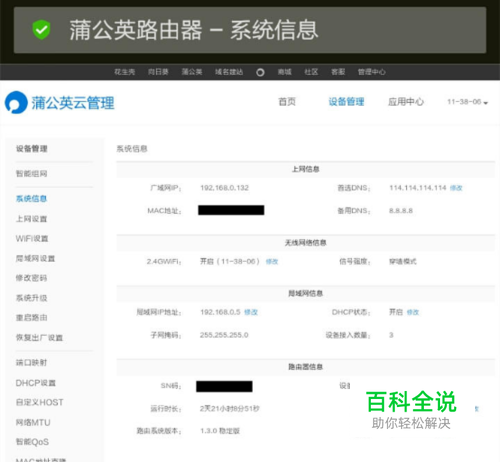

    2.12 办公室蒲公英路由器系统信息一览表

  • 16

    3.1 各就各位,家庭和办公室网络配置好之后,就是开始体现蒲公英价值的时候了——异地组网,登录蒲公英,看到设备列表家庭和办公室两台蒲公英路由已经在线了,就可以组网了。

  • 17

    3.2 在一起,蒲公英异地组网基本是一键完成,起个名字,两台设备拉一起就完成了。

  • 18

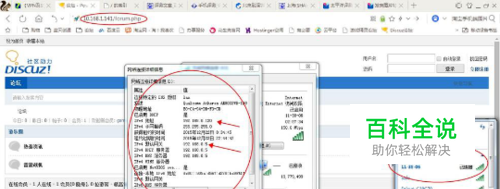

    4.1 PHP服务器访问,下图可以看到当前位置是在办公室,连接的蒲公英路由器是:11-38-06,电脑获得地址是:192.168.0.120,网关地址:192.168.0.5正式办公室蒲公英的地址。我们直接打入家庭PHP服务器的地址:10.168.1.141,挂载的网页立即进入浏览器,访问成功!!!

  • 19

    4.2 FTP服务器访问,同样打入:FTP://10.168.1.141:2456,输入用户名,密码后,服务器的文件目录也即刻呈现,访问成功。
