AutoCAD-如何设置图形界限

本教程讲解了怎么在 AutoCAD 中设置图形界限,操作起来是很简单的,想要学习的朋友们可以跟着小编一起去看一看下文,希望能够帮助到大家。

操作方法

  • 01

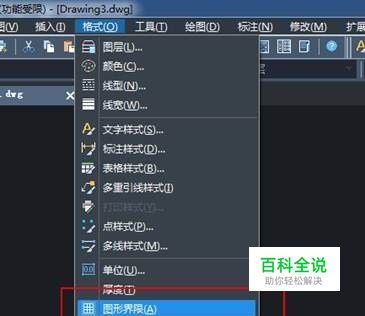

    1、打开CAD,然后输入limits的命令,再点击格式——图形界限,如下图。

  • 02

    2、这时命令栏里会出现重新设置模型空间界限的说明,在下面的原坐标为(0.000,0.000)。看到这里我们直接按回车键就好。

  • 03

    3、按了回车键后,这时命令栏里出现指定左下角点(0.000,0.000),指定右上角点(420.0000,297.0000)。小编我打算设置成A3纸的大小,就在命令栏里输入(297,420)数字。如图:

  • 04

    4、输入A3纸的尺寸(297,420)数字后,我们再按回车键。接着在命令栏里的命令处输入英文字母z后再按回车键。如图:

  • 05

    5、我们再在下面的命令栏处输入英文字母a,意思指全部。然后再按Enter回车键。如下图所示:

  • 06

    这时命令栏里会出现正在重生成模型7个字,说明A3纸大小的图形界限设置完成。如下图所示,这样就设置好了。
