CAD2010怎么拉伸图形

2024-04-04 20:10:07

我们在使用CAD2010进行绘图设计的时候，难免会遇到将二维图形转换为三维立体图形，将图形进行拉伸的情况。而这对于刚开始接触CAD2010的小伙伴来说，有点摸不着方向，不知道，怎么处理。今天，晓月就结合自己的实际操作和大家分享一下CAD2010怎么进行图形的拉伸。

操作方法

01

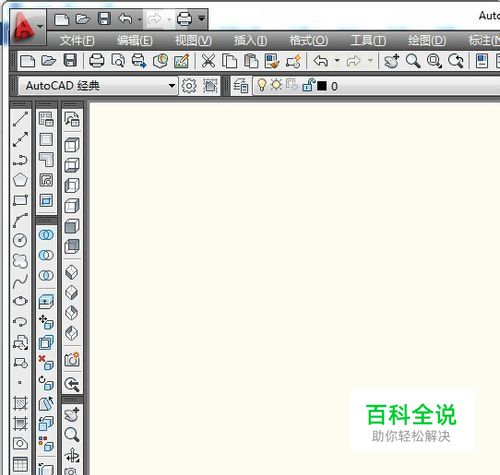

首先，我们新建一张CAD图形（如果有着急的素材直接打开CAD素材即可，一二步可跳过）；
02

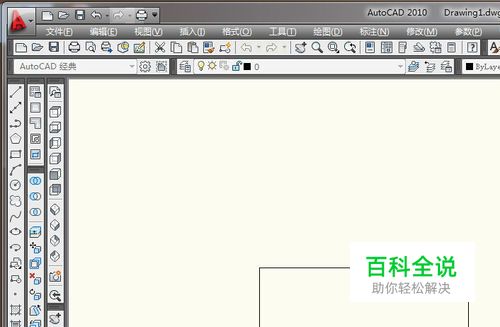

然后在新建的CAD上进行绘制图形（注意，此时的图形一定要是完整闭合的图形，直线，线条和多段线建立的闭合图形是无法进行拉伸的），本文就以新建的四边形为例；
03

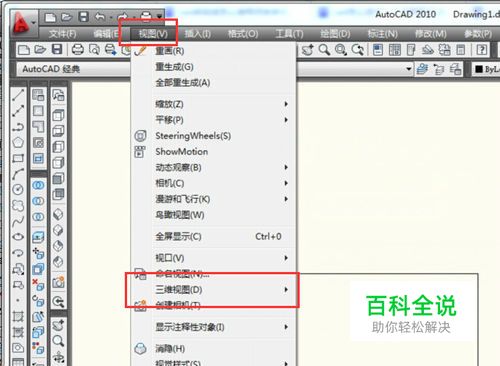

然后选择上方菜单栏中的“视图”，在“视图”里面选择“三维视图”；
04

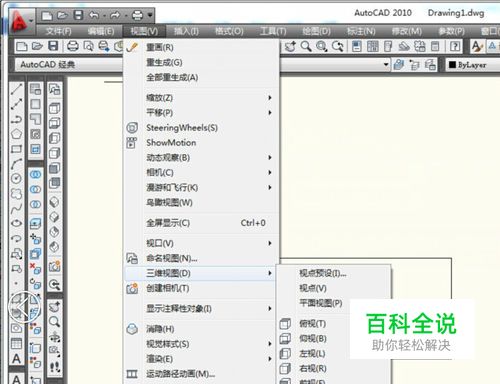

然后根据我们的需要选择一个三维视图的方向，本文就以“西南轴视图”为例；
05

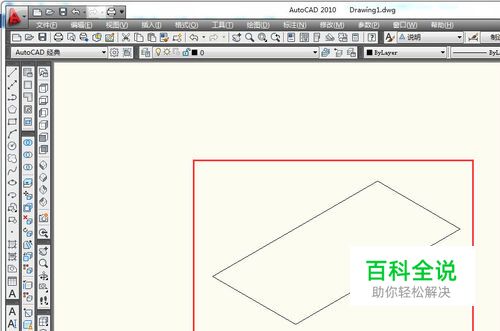

之后我们就会看见图形的视图方向已经发生了变化，这时，我们可以进行下一步操作；
06

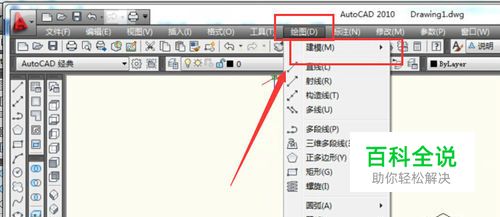

然后继续选择上方菜单栏的“绘图”，在“绘图”里面选择“建模”；
07

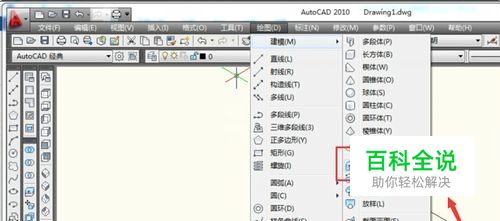

然后选择“建模”里面的“拉伸”选项；
08

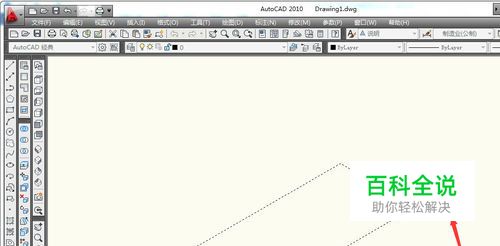

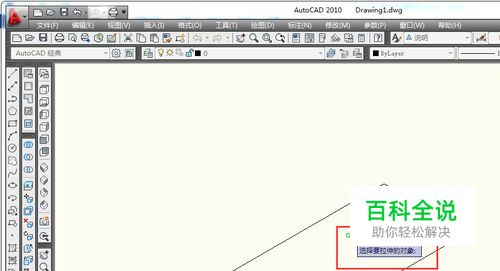

这时，CAD会提示我们“选择拉伸的对象”；
09

我们点击选中该四边形（或需要进行拉伸的对象），然后按一下空格键；
10

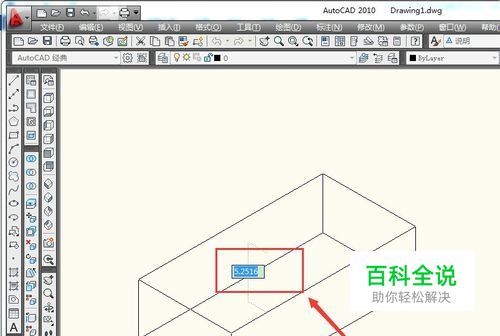

然后再输入栏输入拉伸的高度，然后回车；
11

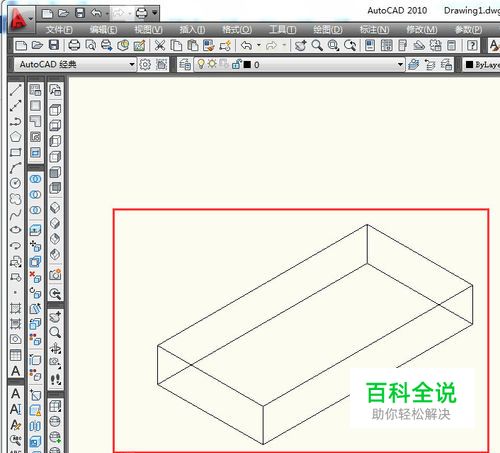

至此，拉伸完成！
