C4D中如何得到布线均匀的完全圆角小技巧

2024-03-21 21:54:13

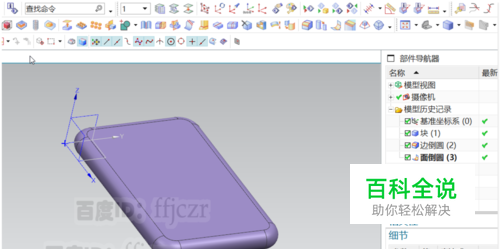

完全倒圆角，是模型中最常见的造型。所以三维软件一般都会有相应的命令来快速完成这一过程，像在UG中就有相应的命令直接可倒出完全圆角，在C4D中也有倒角命令，但简单的命令却要有一点小技巧才能达到理想效果。

操作方法

01

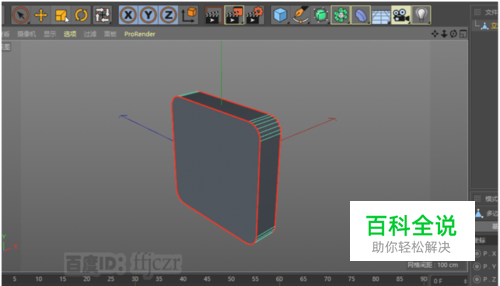

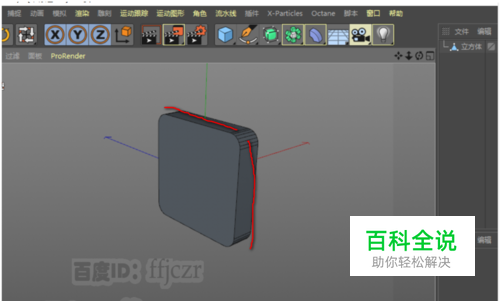

这里用一个立方体来作说明，如图中的红线所示，想要对这一圈面倒成完全圆角该怎么做？
02

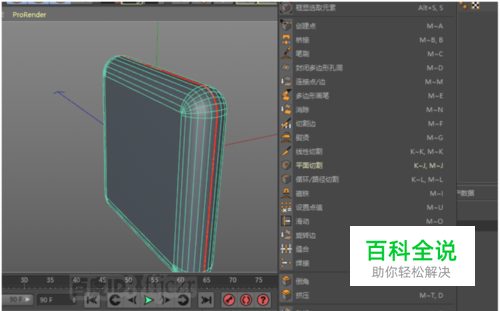

首先将立方体转换成可编辑多边形对象，选用选择循环边命令，按住Shift选择上图示的两组边。
03

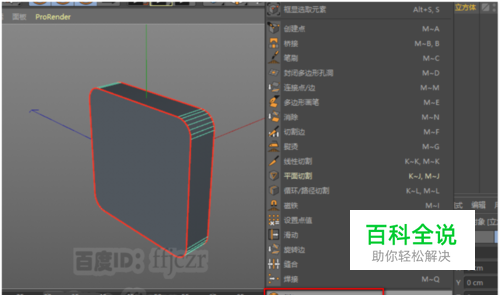

鼠标点右键在弹出的列表中选倒角。
04

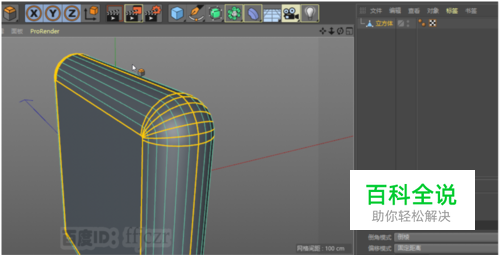

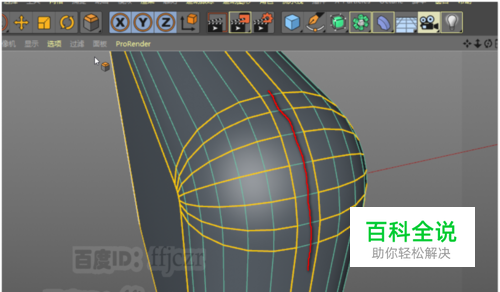

在倒角命令中，拖动鼠标就可以对模型进行倒角了。这也是个十分简单的命令；但不知大家有观察过没有，倒出的圆角中间总有一圈面是没有结构线的。
05

或者慢慢拖动总能将两边合到一起？这样的效率也不高吧。
06

来想一下这倒完全角的原理，其实就是将所选中的边按圆弧半径的值来进行弧面化（大概是这意思）。那如果知道这半径不就可以倒出准确的完全圆角了？这里的半径其实就是立方体厚度的一半，厚度的数在哪找出？C4D中可是有好几个坐标的。这个立方体的厚度处于X轴上，可以到尺寸坐标的X轴上找到。这里的厚度就是42.349.
07

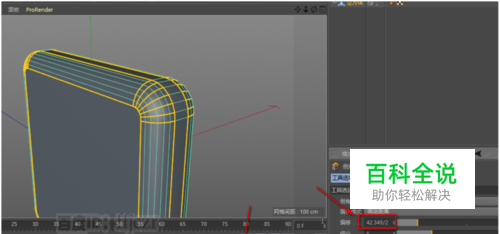

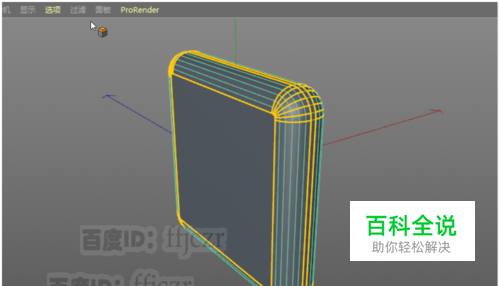

复制X轴上的数值到倒角的偏移上，并在数值后面加上“/2”（这是将数值变成一半的意思）；确定倒角。这时得到的就是一个完全圆角了。
08

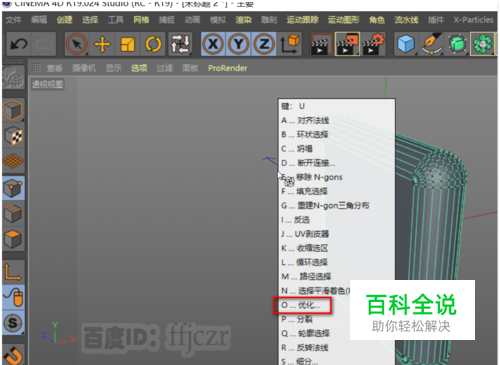

还有一个动作要做，所倒的角，两边只是重叠了，它们没有重合在一起。在C4D中是会出现错误的。在点模式下优化一下。就可以了。
09

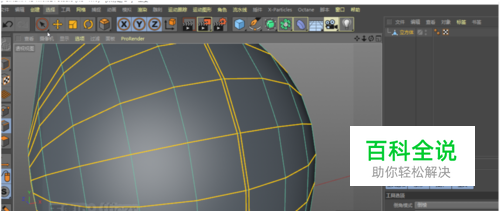

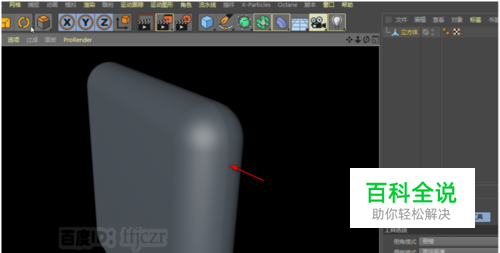

有可能，会得到下图所示的效果；那是因为倒角时勾选了断开平滑着色；只要选相应的线右键选择恢复平滑着色就可以了。这个小技巧不错吧？
