在企业网络中跨网段管理UniFi AP配置案例
在企业网络中跨网段管理UniFi AP配置案例
操作方法
- 01

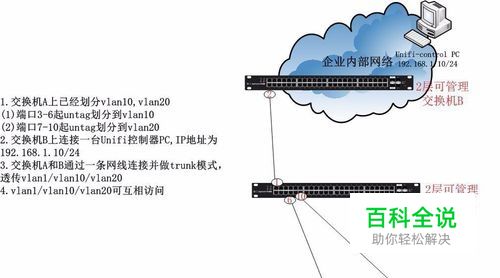

一.网络连接图 二.网络说明1.交换机A上已经划分vlan10,vlan20(1)端口3-6起untag划分到vlan10(2)端口7-10起untag划分到vlan202.交换机B上连接一台Unifi控制器PC,IP地址为192.168.1.10/243.交换机A和B通过一条网线连接并做trunk模式，透传vlan1/vlan10/vlan204.vlan1/vlan10/vlan20可互相访问5.笔记本电脑可接到交换机A端口3-6,获得vlan10对应的DHCP-IP192.168.10.X/246.笔记本电脑可接到ES24上端口7-10,获得vlan20对应的DHCP-IP192.168.20.X.24
- 02

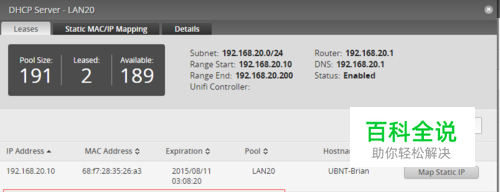

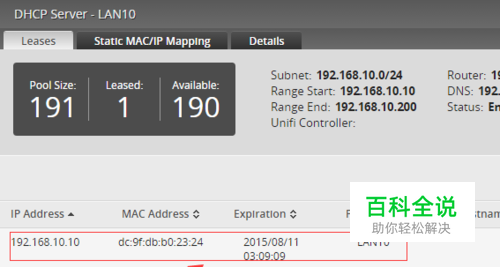

三.UniFi配置1.将UAP1和UAP2分别接入到交换机A的端口6和10,在DHCP服务器上查看对应获得的IP地址
- 03
2.在unifi控制器PC上192.168.1.10开启unifi服务同时需确定可以Ping通这2个AP的IP地址。
- 04

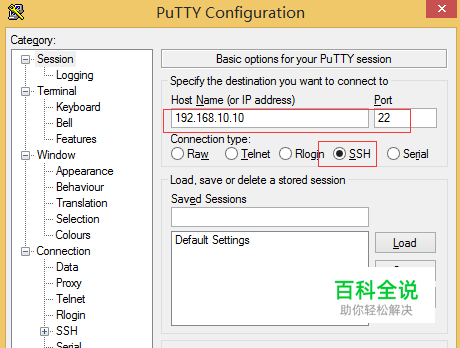

3.采用Putty通过ssh访问UAP1的IP地址配置该AP跨网段3层路由指向到UniFi控制器192.168.1.10上
- 05

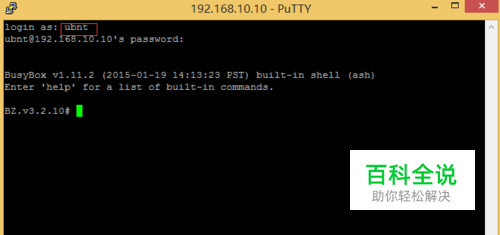

4.输入AP默认管理账号ubnt密码ubnt登入
- 06

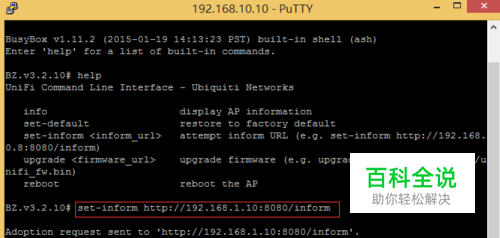

5.输入set-inform http://192.168.1.10:8080/inform将该AP指向UniFi控制器192.168.1.10
- 07

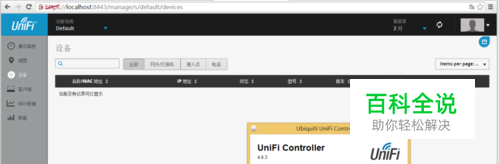

6.在Unifi控制器192.168.1.10上查看设备可发现这台AP设备并可管理配置后续作业
- 08

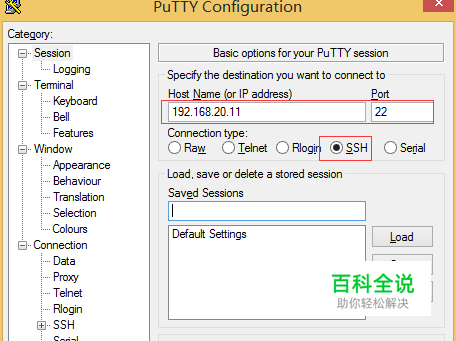

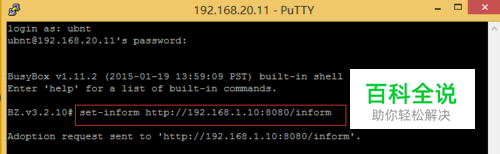

7.采取同样方式将UAP2指向到UniFi控制器192.168.1.10上
