如何将Cad图纸导入到SolidWorks中

SolidWorks是常用的机械三维软件，在三维建模上，有着简单易懂同时功能强大的特点。但是在二维平面绘图上相对较弱，特别是对于熟悉了Cad的朋友们。那如果能将Cad图纸导入到solidworks中就事半功倍了，下面介绍。

操作方法

  • 01

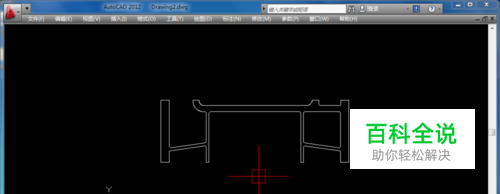

    首先，我们在Cad中将需要建模的图形绘制好，以便用于导入。

  • 02

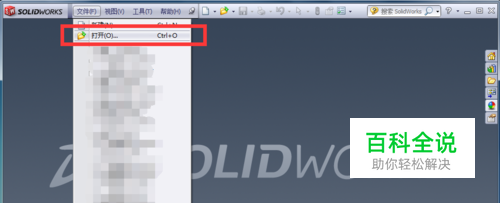

    然后，打开solidworks。选择-“文件”-“打开”命令。在弹出的选项卡中，选择，打开的文件类型为dwg。并选中要导入的cad图形。

  • 03

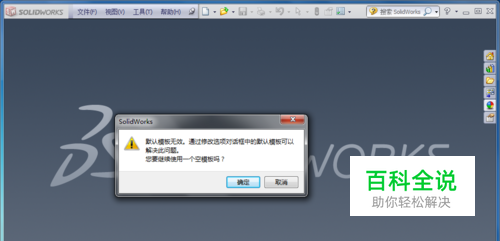

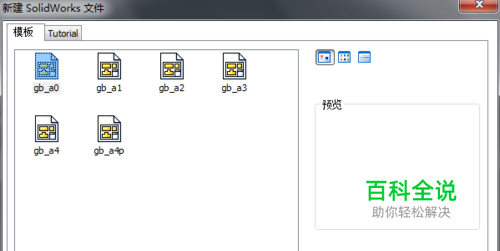

    这时，solidworks会提示：是否使用空模板？选“是”就使用空模板，也可以选择“否”，然后自己指定一个模板

  • 04

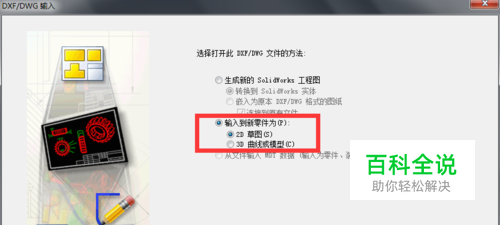

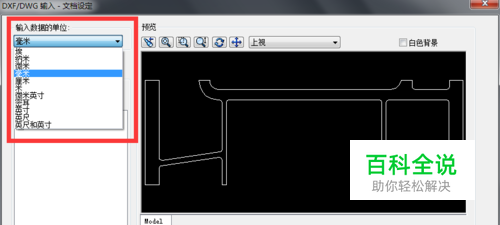

    然后会提示：打开dwg文件的方法。这里选择：“输入到新零件”-“2d草图”，选择“下一步”，选择“输入数据的单位”为毫米。然后点击“完成”。

  • 05

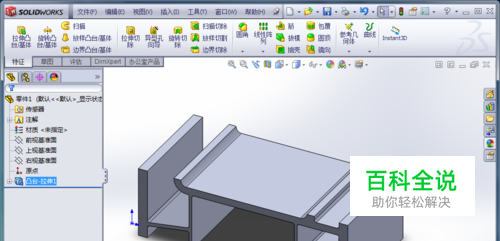

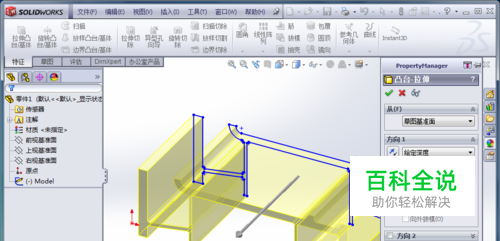

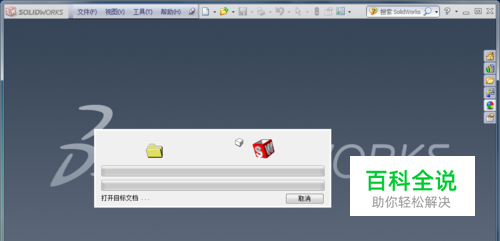

    这时会进行导入，导入的草图就可以方便得进行拉伸等操作了。
