Origin 9.1特殊二维图制作之风玫瑰图与雷达图【百科全说】

为了更好展示数据，我们常常需要采用一些特殊二维图。在origin中，为方便用户，Origin将极坐标图（Polar Graph），风玫瑰图（Wind Rose）、三角图（Ternary Graphs）、史密斯图（Smith Chart）图、雷达图（Radar）、矢量图（Vector XYAM）、矢量图（Vector XYXY）和局部放大图（Zoom）并轨到特殊二维图（Plot—Specialized）选项中。虽然大家也可以自由摸索，但我在这里做一个特殊二维图教程，方便大家的学习。这一篇介绍如何制作和美化风玫瑰图与雷达图。
风玫瑰图也叫风向频率玫瑰图，它首先被用来描述某一地区多年平均统计的各个方向频率的百分数值，并按一定比例绘制。

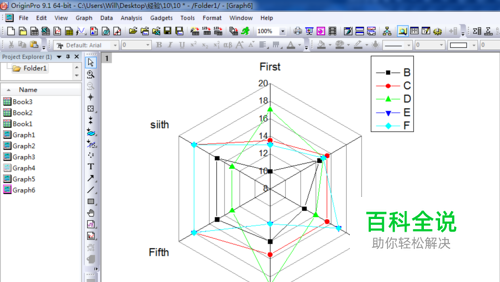

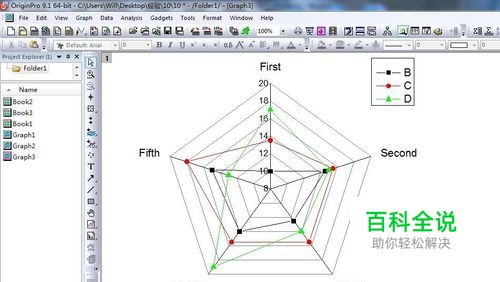

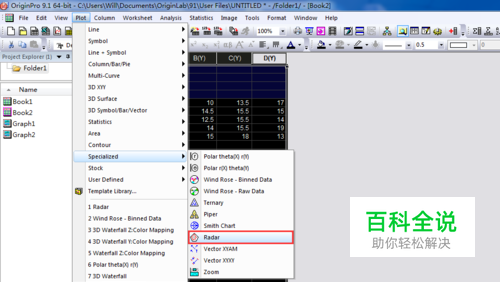

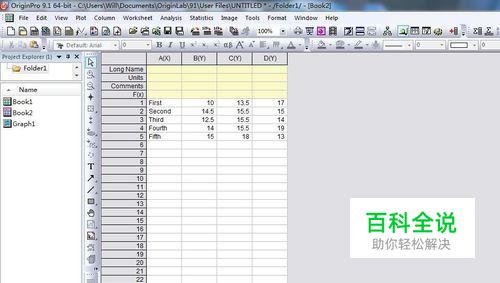

雷达图（Radar Chart），又可称为戴布拉图、蜘蛛网图（Spider Chart），是财务分析报表的一种。使用者能一目了然的了解公司各项财务指标的变动情形及其好坏趋向,在一些游戏里面经常用来表示不同能力和属性。

风玫瑰图

01

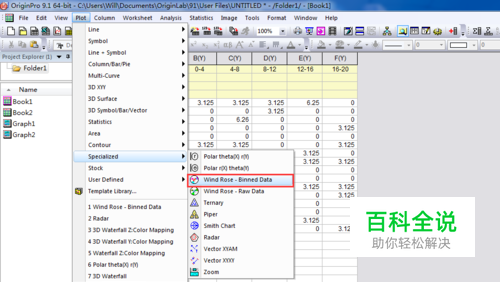

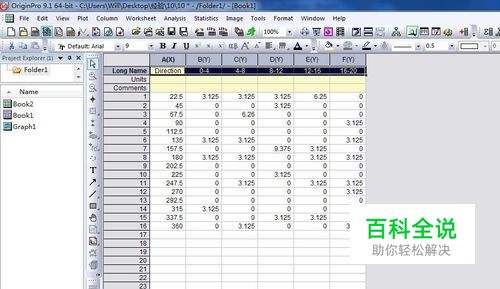

应用预处理数据绘制风玫瑰图步骤如下：如图为初始数据，数据格式为XY格式。选中工作表中左右数据，然后执行Plot-Specialized-Wind Rose-binned Data命令，或单击2D绘图工作栏中的按钮。
02

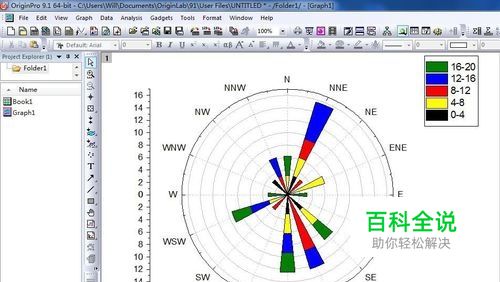

生成如图所示的风玫瑰图。
03

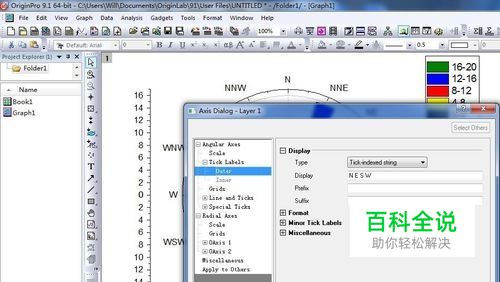

改变风的方向，让图形只显示N、E、S、W方向。双击图形中指示风方向的标题栏，弹出x轴属性设置对话框，对“Tick Lables”标签中的“Type”选项进行重新设置，将原有对多个方向的标注改为“N E S W”四个方向的标注。
04

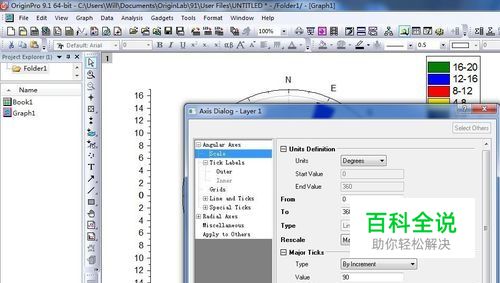

激活“Scale”标签，调整“Increment”选项栏中的值为90，如图所示。
05

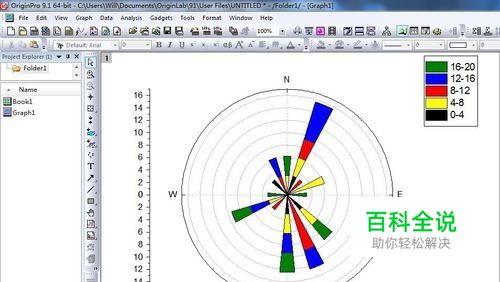

点击OK，应用预处理数据绘制风玫瑰图。
06

应用原始数据绘制风玫瑰图步骤如下：如图为原始数据，数据格式为XY。
07

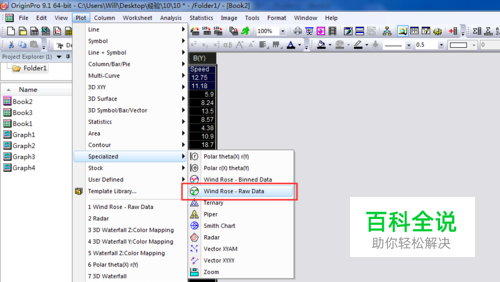

选中工作表A（X)、B（Y）数据，然后执行Plot-Specialized-Wind Rose-Raw Data命令，或单击2D绘图工具栏中的按钮。
08

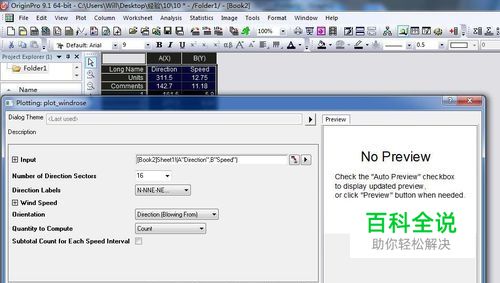

会弹出“Plot_windrose"的属性设置对话框，如下图右图所示。
09

对其属性进行设置，设置"Increment"选项栏中的值为“4”，设置Quantity to Compute选项卡为Percent Frequency，在Subtotal Count for Each Speed Interval 选项卡后打钩。
10

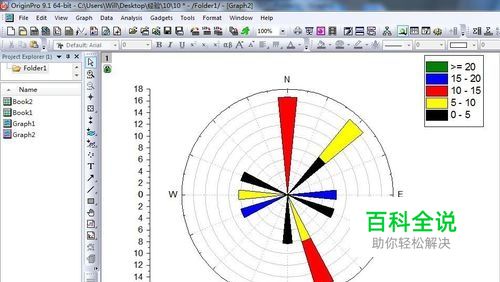

然后单击OK按钮，得到风玫瑰图。
