AD/DXP 导出SMT坐标文件

电路板现在大量采用贴片机等自动化设备进行生产，需要提取元件在 PCB 上的坐标来提高生产效率和准确率, 我们可以直接从PCB 设计文件中导出相应的贴片器件坐标数据提供给工厂。下面简单介绍AD/DXP 怎样导出SMT坐标文件。

操作方法

  • 01

    找到PCB工程文件，打开要导出坐标文件的PCB源文件。

  • 02

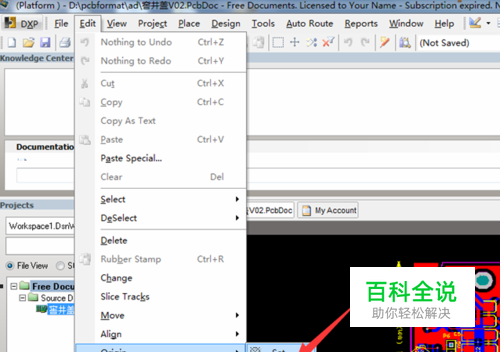

    设置原点：一般设置原点为板子左下角。

  • 03

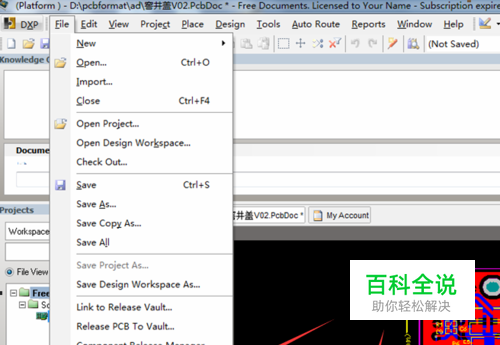

    直接用向导导出坐标文件： 调出输出向导菜单：file—Assembly outputs—generates pick and place file。

  • 04

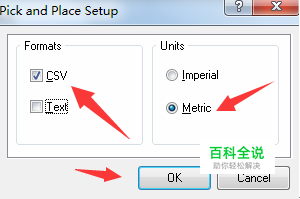

    设置单位：CSV  ，Metric可以根据需要选择，点OK，对话框就消失了（实际文件已经输出了）。

  • 05

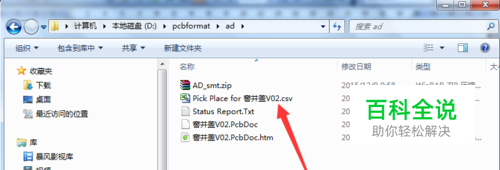

    我们可以在 存储pcb源文件的同一目录找到这个坐标文件，扩展名为CSV(csv文件可用excel直接打开),如图：

  • 06

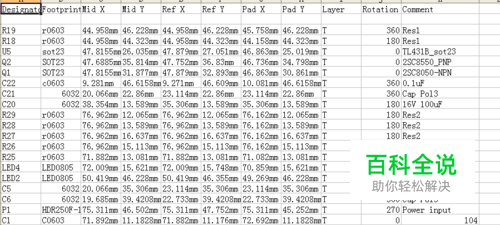

    打开文件查看内容如下，这个文件不要改动。

  • 07

    打包布局图文件，BOM焊接清单和PCB坐标文件发送给焊接厂。
