Ansys workbench怎么导入外部几何模型？
workbench作为ANSYS有限元分析软件的平台，怎么套入外部几何模型呢，笔者来介绍一下操作方法，（本文选用静力学分析模块来作为案例）
操作方法
- 01

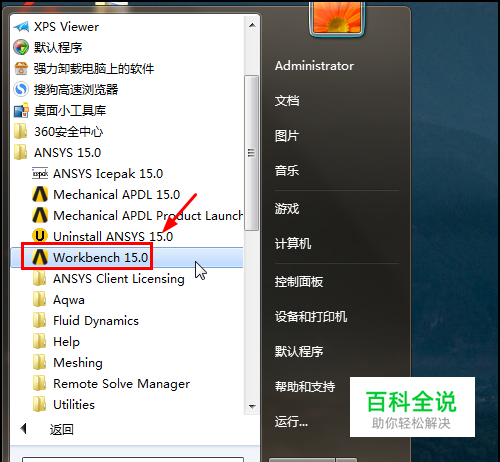

首先，从电脑开始菜单中，打开workbench有限元分析软件，如图所示
- 02

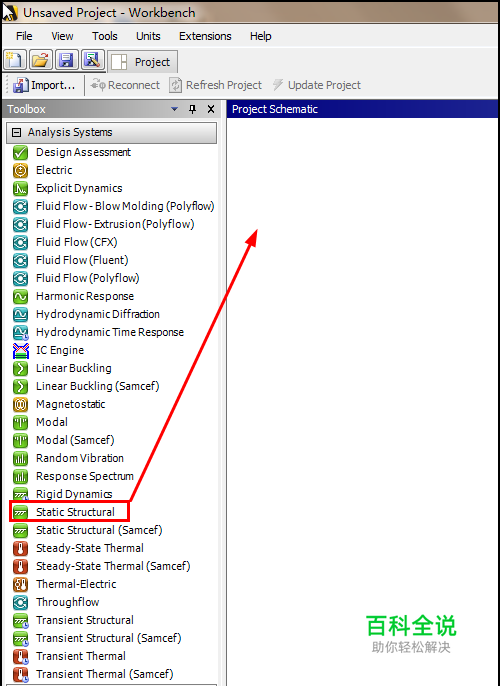

进入workbench界面后，找到静力学分析模块“static structural”，拖到如图位置，
- 03

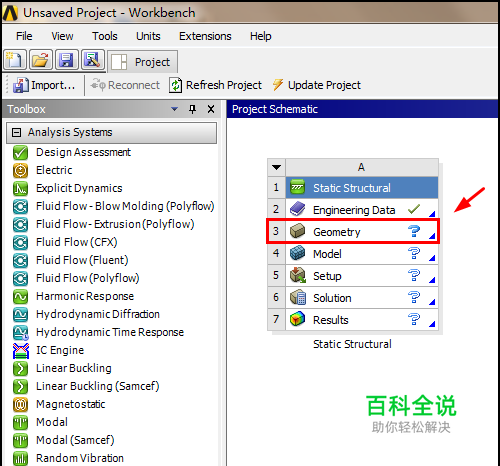

静力学分析模块“static structural”调入平台后，双击“geometry”，打开几何软件，如图所示
- 04

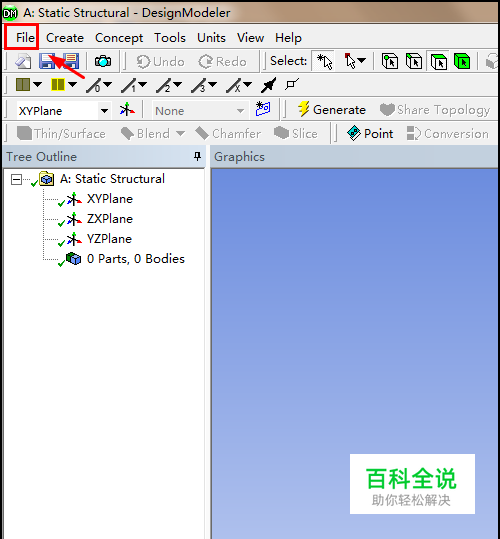

打开designmodeler几何模块软件后，点击文件file，如图所示
- 05

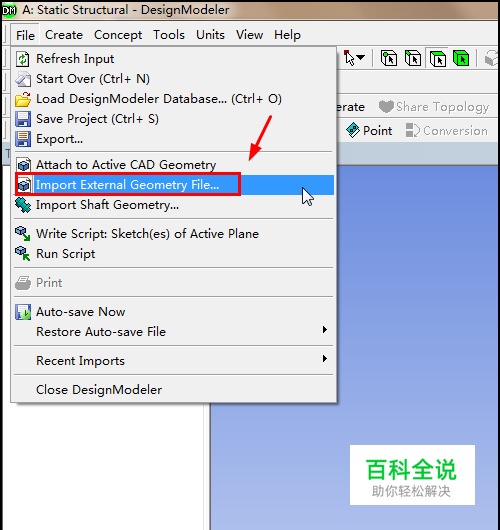

弹出下拉菜单，选择“import external geometry file”，导入外部几何文件的意思，如图所示
- 06

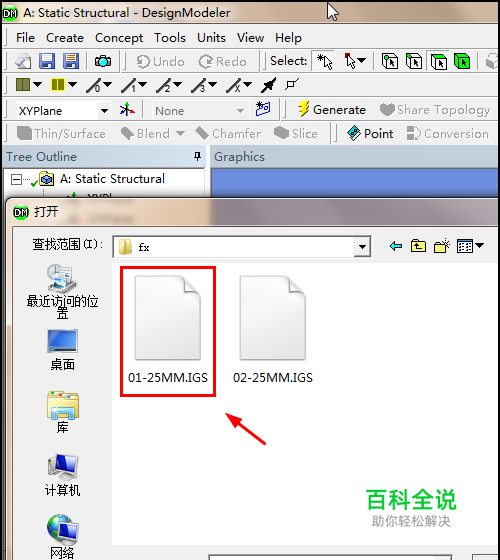

选择即将导入的外部几何文件，一般igs格式，x-t格式用得比较多，如图所示
- 07

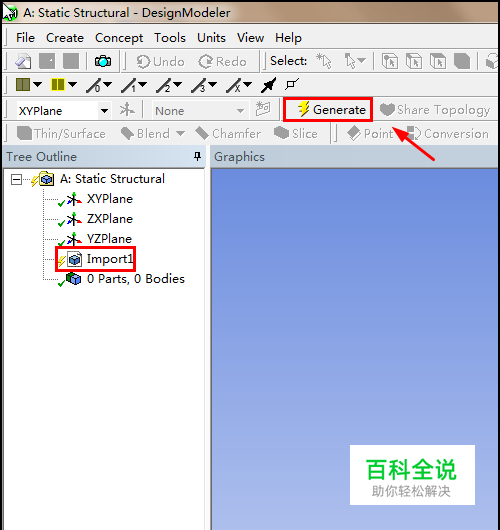

返回界面，已经出现import文件了，再点击generate，生成几何文件，如图所示
- 08

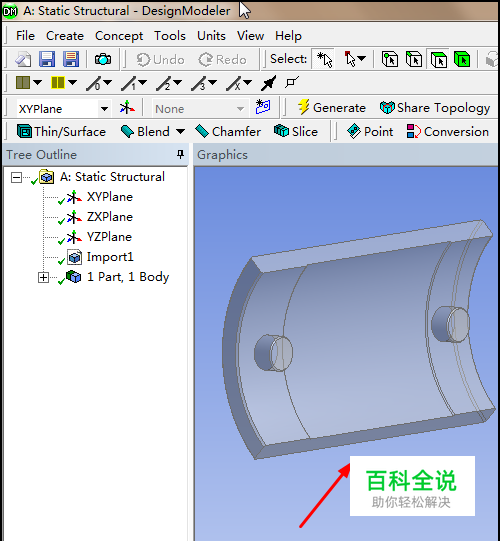

导入外部几何完成，如图所示
