CAD图纸打印尺寸不准解决方法

CAD使用已经很普遍了，可CAD经常出现的问题不是人人都能够解决的，今天和大家分享一下前几天我在公司用A3纸1：1打印图纸时出图不准解决方法

操作方法

  • 01

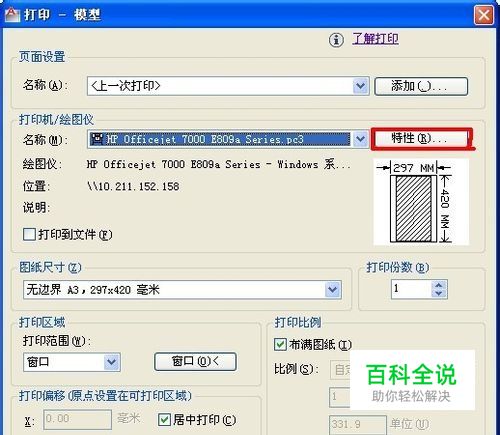

    打开打印菜单栏，选择好你所需打印的打印机，点击“特性”按钮

  • 02

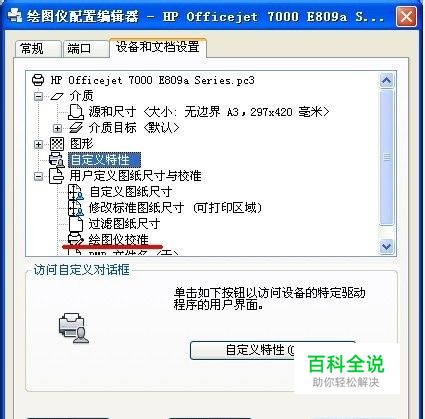

    在出现的“绘图仪编辑器”里点击“设备和文档设置”，找到“绘图仪校准”

  • 03

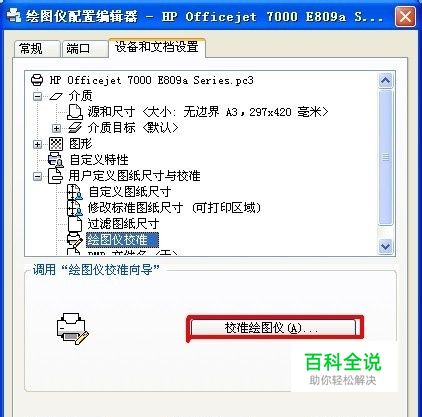

    点击“绘图仪校准”，再点击下方出现“校准绘图仪”

  • 04

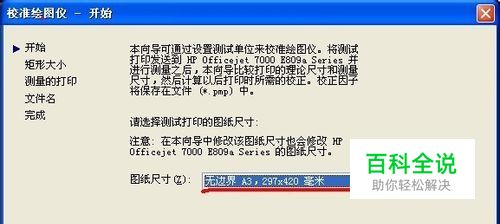

    在跳出的“校准绘图仪-开始”窗口上选择你所需要校准的图纸尺寸，如图我需要教主无边界，A3图纸，点击“下一步”

  • 05

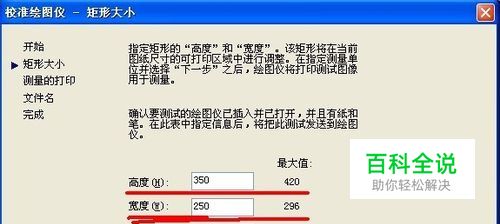

    在跳出的“校准绘图仪-矩形大小”中首先将单位改成毫米， 然后输入一个合适的高度和宽度，如图我所输入的是高度和宽度分别是350毫米和250毫米，注意不要超过最大值，然后点击下一步，这时候打印机会打印出你所设定的矩形

  • 06

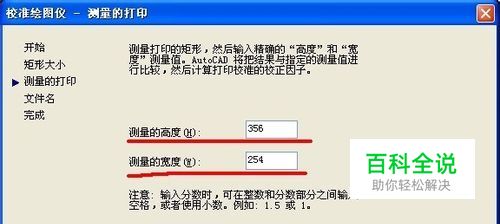

    用尺子测量一下矩形的长和宽，分别输入跳出的“校准绘图仪-测量的打印”，如图我所测量出的高度和宽度分别是356毫米和254毫米，输入相应区域，点击下一步选择文件名，继续下一步

  • 07

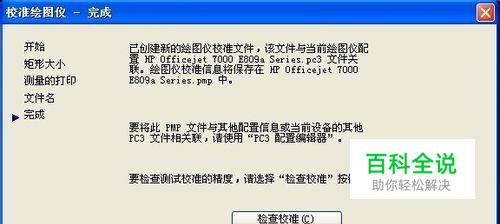

    到了最后的“校准绘图仪-完成”步骤，你可以点击“检查校准”来检测是否校准合格，这时候会回到第一步，你只要按部就班操作一遍就可以了，最后没问题点击最后一步下面的“完成”就好了

  • 08

    最后回到打印页面，选择你刚刚保存的名称，照着打印就可以了
